부록 목차 1 . 사양 A - 1 1 . 1 에어압 조 정부 A - 1 1 . 2 전원 접속 부 A - 2 1 .3 기기간 입출력 커 넥터 A - 3 1 .3. 1 PREV IOUS IN TERFACE A -3 1 .3.2 NE X T INT ERF ACE A- 4 2. 보수 부 품 A -5 2. 1 YSM 1 0 의 보수 부 품 리스트 A- 5 2.2 sA TS 1 5 의 보수 부 품 리스…
6-10
6
9
기판 클램프 보드를 장착합니다 .
1. 기판 클램프 보드를 원위치에 장착하고 육각
렌치 (3) 로 기판 클램프 보드의 고정 볼트를
체결해 주십시오 .
2. 푸쉬업 플레이트상에 깔아둔 사각건을 정리합
니다 .
57616 - K MG -00
0
벨트의 장착 상태를 확인합니다 .
1. 기판 클램프 보드의 상면의 위치가 벨트 상면
보다 약 0.5mm 낮은 위치에 있는지 확인해
주십시오 .
2. 장비의 안전 커버를 닫고 , 비상정지 상태를
해제합니다 .
3. [ 장치 ]-「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜서 동작상태를 확인
하여 주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
가 느슨할 경우는 , 텐션 풀리의 위치를 다시
조정해 주십시오 .
58601-K MG-0 0
c
주의
벨트의 상면과 기판 클램프 상면의 높이에 거의 차이가 없으면 ,
기판 반송에러가 발생할 가능성이 있습니다 .
그럴 경우에는 , 야마하 또는 대리점으로 연락해 주십시오 .
기판 클램프 보드의 장착
Step 9
기판 클램프 보드
기판 클램프 보드의 고정볼트
벨트의 장착상태 확인
Step 10
[컨베이어 구동] 버튼
0.5 mm
기판 클램프 보드
벨트 상면
기판 클램프 보드
컨베이어 벨트
<컨베이어 동작확인>
좌 우
저속 좌 저속 우
A-1
A
1. 사양

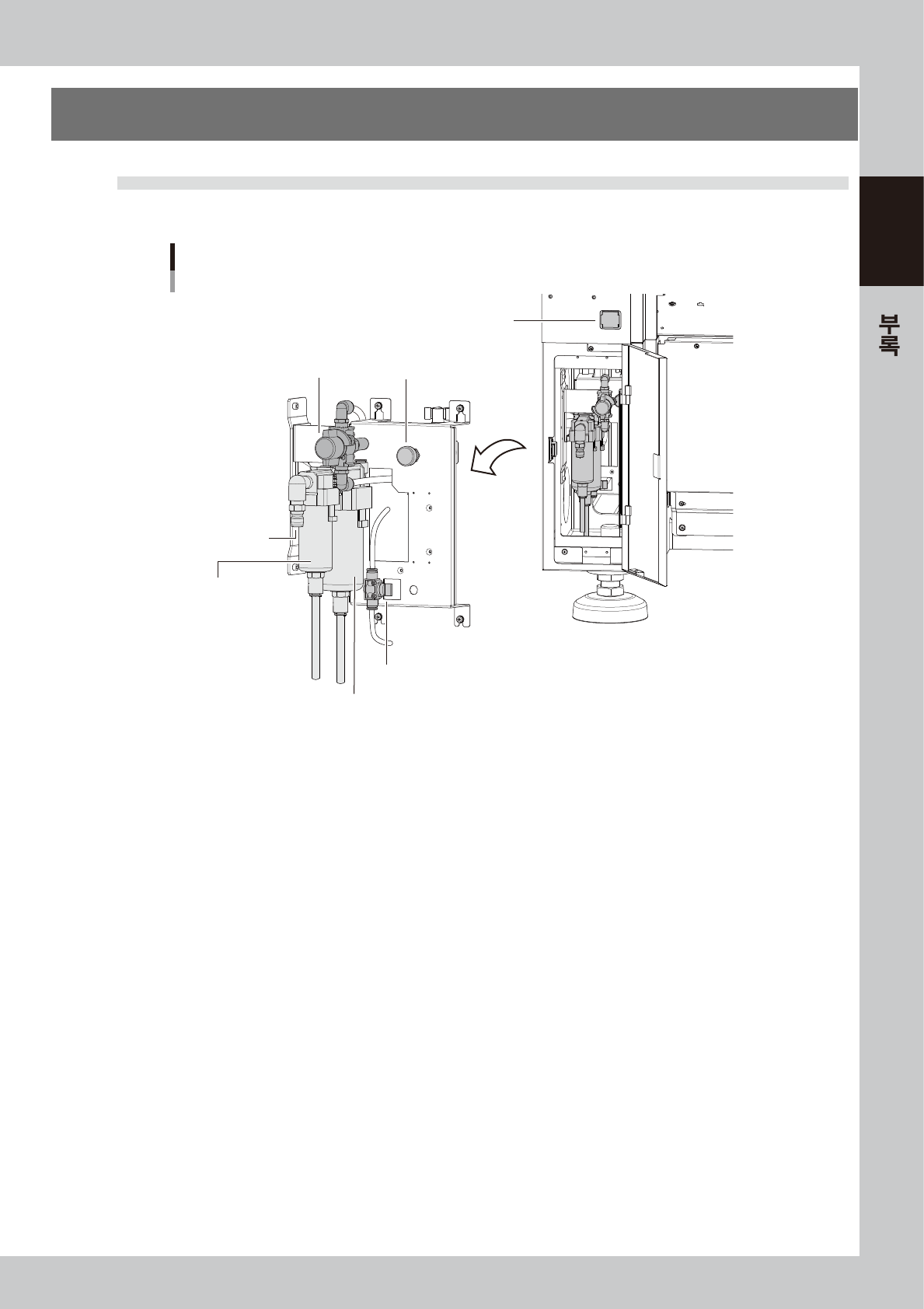

1.1 에어압 조정부
본체 정면의 좌측하단 패널 안에 , 본체의 에어압의 조정부가 있습니다.
에어압 조정부
에어 공급/배출 밸브
압력 표시계
공급에어 접속부
에어압력 레귤레이터
테이프 커터용 에어밸브
오일 미스트 필터
에어 필터
57A01-K MG - 0 0
■ 공급에어 압력
공급에어 압력이란 , 압력 레귤레이터로 에어압을 설정하기 전의 본체에 공급되는 원래 압력을 말합니다 .
하기의 적정 범위내로 공급하여 주십시오 .
•
YSM10 : 0.45MPa~0.70MPa
■ 압력 표시계
통상은 녹색으로 표시되며 , 압력이 상한값 또는 하한값에 도달한 경우는 빨간색으로 바뀌며 , 에러가 납니다 .
■ 설정 압력과 에어다운 검출 압력
본체의 에어압력 레귤레이터로 상기의 에어압으로 설정해 주십시오 .
본체 설정압력 :0.40Mpa ± 0.01Mpa
인터록 설정압력 : 하한 0.33Mpa, 상한 0.45MPa
■ 에어공급 / 배출 밸브
이 밸브를 우측 (EXH) 으로 돌리면 , 에어공급이 차단됩니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .
■ 원에어 접속부
공급에어는 에어필터의 입구쪽에 접속합니다 . 40SH( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비하여
접속해 주십시오 . 에어 드라이어 및 에어필터를 통과한 청정 공기를 사용해 주십시오 .
