00197499-05_VD_Material_Manager_2.2_DE_EN.pdf - 第23页
Material Manager / Software - Version sbeschreibung Ausgabe 01/2016 Edition 7 1.1 Lieferumfang SIPLACE Material Manager Server V 2. 2 , Artikelnum mer [00117400 - xx] enth ä lt: – 1 SIPLACE Material Manager F abrikslizen…
Material Manager / Software-Versionsbeschreibung Ausgabe 01/2016 Edition
6
Prozessübersicht
Abbildung 1-1: Prozessübersicht
Incoming (Warenannahme)
– Identifizieren und Erzeugen von Gebinden und Drucken der Etiketten.
– Weiterleiten der Materialinformationen ans SIPLACE Setup Center.
Storage (Lagerverwaltung)
– Lagerverwaltung für SMT-Material basierend auf Gebinden.
– Unterstützung von diversen Lagersystemen (Kardex, Royonic,SMD Tower) oder manueller
Lager.
– Einfaches Auffinden von Materialien durch komfortable Material-Suche.
– MSD-Handling mit Kontrolle der MSD-Offenzeit und Sperren des Materials bzw. der Spur,
wenn die Offenzeit überschritten ist (SIPLACE Setup Center).
Pre Setup Area (Vorrüstplatz)
– Aufrüsten von Materialien auf dem BE-Tisch anhand von SIPLACE Pro Rüstlisten oder
Produktionsplänen mit SIPLACE Setup Center.
– Optimierter Materialnachbezug.
Production
– Verbrauchte Bauteilmengen für jedes Gebinde protokollieren und zurückmelden.
– Materialbedarfslisten für den zeitnahen Nachbezug von Materialien erstellen.
B2MML-Schnittstelle
– Unterstützen der Online-Inventur durch permanente Rückmeldung der aktuellen Bestände.
– Importieren von Gebindedaten z.B. aus ERP.
Material Manager / Software-Versionsbeschreibung Ausgabe 01/2016 Edition
7
1.1 Lieferumfang
SIPLACE Material Manager Server V2.2, Artikelnummer [00117400-xx] enthält:
– 1 SIPLACE Material Manager Fabrikslizenz (ohne Stationsverbindungen)
SIPLACE Material Manager Medien-Paket V2.2, Artikelnummer [00117409-xx]. Dieses Paket
enthält:
– Software-CD-ROM SIPLACE Material Manager V2.2
– DVD SIPLACE NET Support Media Version 2.2, Artikelnummer [00117951-xx]
– Software-Installationsanleitung SIPLACE Material Manager V2.2, Artikelnummer
[00197500-xx]
HINWEIS
Zur Support Media DVD:
Bitte verwenden Sie die Schaltfläche Navigation Guide vom Support Media Launcher
zum Navigieren durch die Dokumentation.
Der Navigation Guide sowie alle Dokumente, auf die verwiesen wird, sind auf der
Support Media DVD verfügbar.
1.2 Sprachen
Die Bedienoberfläche und die Online-Hilfe sind in Deutsch, Englisch und Chinesisch (simplified)
vorhanden.
Material Manager / Software-Versionsbeschreibung Ausgabe 01/2016 Edition
8
2 Kurzbeschreibung
Die folgenden, wichtigsten Funktionen können mit dem SIPLACE Material Manager ausgeführt
werden:
– MSD-Kontrolle
– Automatische Lagersysteme, wie Shuttle, Paternoster oder Material Tower ansteuern
– Regallager verwalten
– Fabrikaufbau konfigurieren
– Stammdaten anlegen
– Material im Wareneingang annehmen
– Material einlagern, auslagern und anfordern
– Material finden und Materialbestände überprüfen
– Inventuren ausführen
– IC-Programmierung durchführen, um ein Gebinde, z.B. durch Flashen, in eine andere
Materialnummer zu überführen

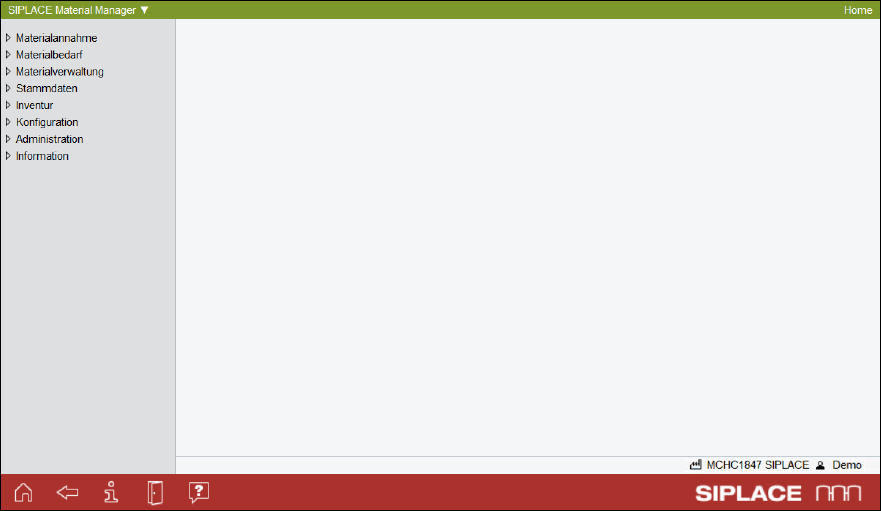

Die folgende Abbildung zeigt das Hauptfenster des SIPLACE Material Managers an.
Abbildung 2-1: Hauptfenster des SIPLACE Material Managers
