- 53 -

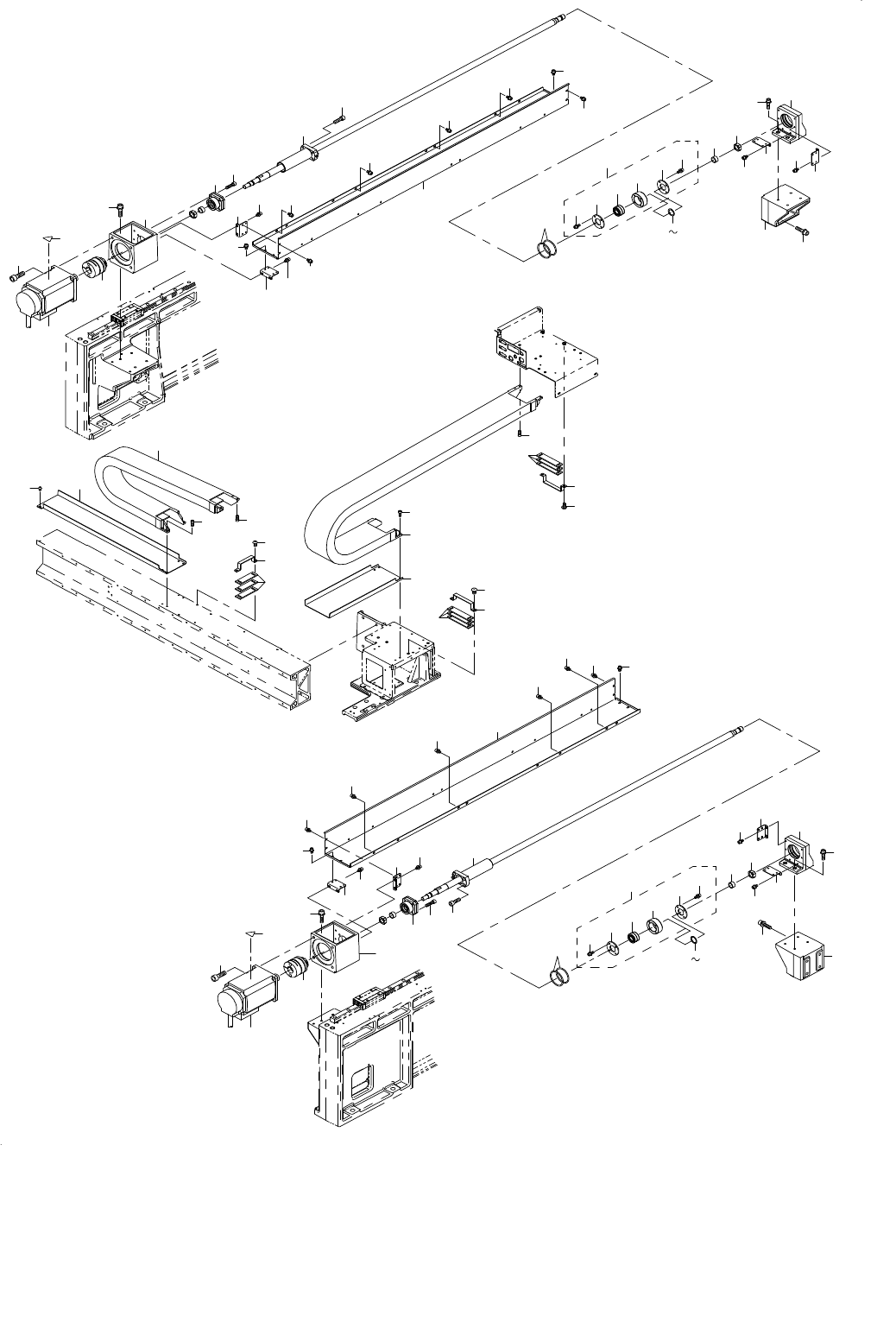

27.X-Y COMPONENTS(3)
Ｘ − Ｙ 関係（３）
2
4
5
6
7
2
1
4
6
7
9
8
9
11
11
12
12
13
13
14
14
18
20
21
22
23
24
24
25
26
27
27
29
30
31
31
32
32
28
29
30
31
31
32
32
28
33
33
34
34
35
38
35
38
10
39
41
10
41
39
39
41
39
41
39
41
41
39
41
41
41
41
41
41
41
41
41
41
8
39
40
40
5
41
41
19
18
20
19
16
15
17
1
41
39
41
41
41
41
41
3
42
3
42
- 54 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71319 Y_MOTOR_FRAME
Ｙモータフレーム
2
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
8
3 400-76136 SARVO MOTOR 1500W
サーボモータ １５００Ｗ
2
4 SM-6082502-TN BOLT
六角穴ボルト
8
5 400-93855 FIXED_SUPPORT_UNIT
フィックス＿サポート＿ユニット
2
6 SM-6052002-TN BOLT
六角穴ボルト
4
7 400-93856 COUPRING_Y
カップリング＿Ｙ
2
8 400-71323 Y_SPT_BLOCK
Ｙサポートブロック
2
9 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
10 400-71321 Y_BALLSCREW_FRAME
Ｙボールネジフレーム
2
11 SL-6052092-TN SCREW
座金付き六角穴ボルト
8
12 400-93857 O_RING_Y
Ｏ＿リング＿Ｙ
4
13 400-71328 Y_BALL_SCREW_L
ＹボールねじＬ
2
14 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
8
15 400-93858 FC_SUPPORT_X
ＦＣ＿サポート＿Ｘ
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
3
17 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
2
18 400-98051 FC_SUPPORT_Y
ＦＣ＿サポート＿Ｙ
2
19 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
6
20 SM-3061052-TN SCREW
丸ねじ Ｍ６ Ｌ＝１０
4
21 400-93869 X_PLASTIC_RAIL_SUPPORT_L
Ｘ＿プラスチック＿レール＿サポート＿Ｌ
1
22 400-93870 X_PLASTIC_RAIL_L
Ｘ＿プラスチック＿レール＿Ｌ
1
23 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
1
24 SM-6041002-TN BOLT
六角穴ボルト
8
25 400-93871 Y_PLASTIC_RAIL_SUPPORT
Ｙ＿プラスチック＿レール＿サポート
1
26 400-93872 Y_PLASTIC_RAIL_L
Ｙ＿プラスチック＿レール＿Ｌ
1
27 SM-6041002-TN BOLT
六角穴ボルト
8
28 400-93894 Y_BEARING_ASM
Ｙベアリング組
2
29 400-93873 BEARING_HOLDER
ベアリング＿ホルダ
(1)
30 400-93874 ANGULAR_BEARING
アンギュラ＿ベアリング
(1)
31 400-93875 BEARING_PLATE
ベアリング＿プレート
(2)
32 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
33 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
2
34 400-93877 BEARING_SPACER
ベアリング＿スペーサ
2
35 400-93885 BEARING_SHIM_10
ベアリングシム１０
2
36 400-93886 BEARING_SHIM_20
ベアリングシム２０
2
37 400-93887 BEARING_SHIM_50
ベアリングシム５０
2
38 400-93888 BEARING_SHIM_100
ベアリングシム１００
2
39 400-93883 Y_OIL_GUARD_BR
Ｙ＿オイル＿ガード＿ＢＲ
8
40 400-93884 Y_OIL_GUARD_L
Ｙ＿オイル＿ガード＿Ｌ
2
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
40
42 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
- 55 -

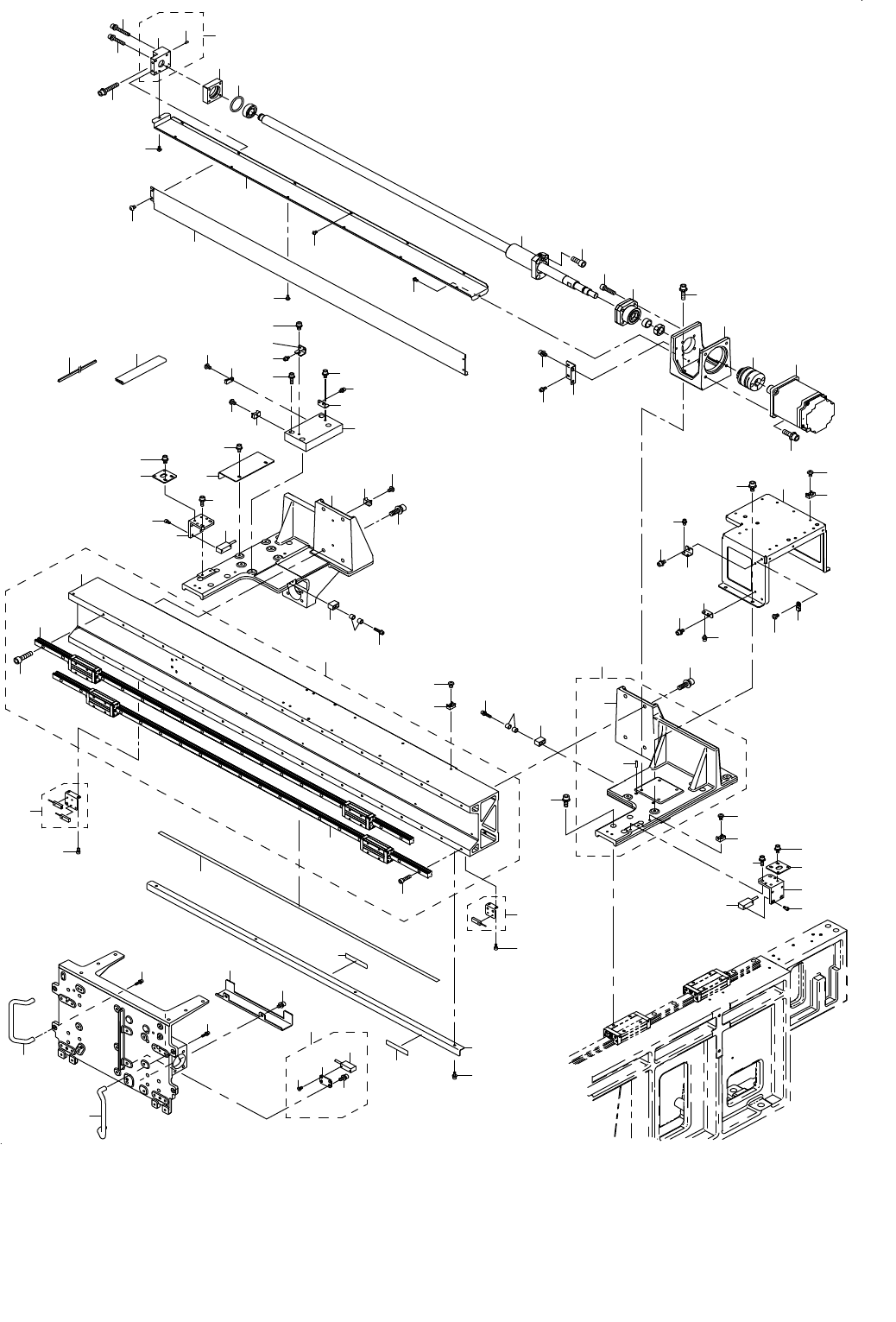

28.X-Y COMPONENTS(4)(TYPE XL)
Ｘ − Ｙ 関係（４）（ＸＬ 仕様）
25
25
26
26
24
50
24
12
14
49
32
4
5
4
3
3
2
1
56
6
56
7
13
15
16
18
19
20
21
20
21
23
22
23
29
30
31
33
53
34
35
36
37
51
52
38
40
41
39
53
49
50
49
47
48
44
43
45
42
52
46
51
55
22
70
70
71
71
74
72
65
66
67
68
69
73
8
11
10
9
26
24
25
24
26
25
27
28
28
27
60
61
62
63
64
77
76
54
59
78
75
78
80
79
17
81
82
58
57
83
84
85
