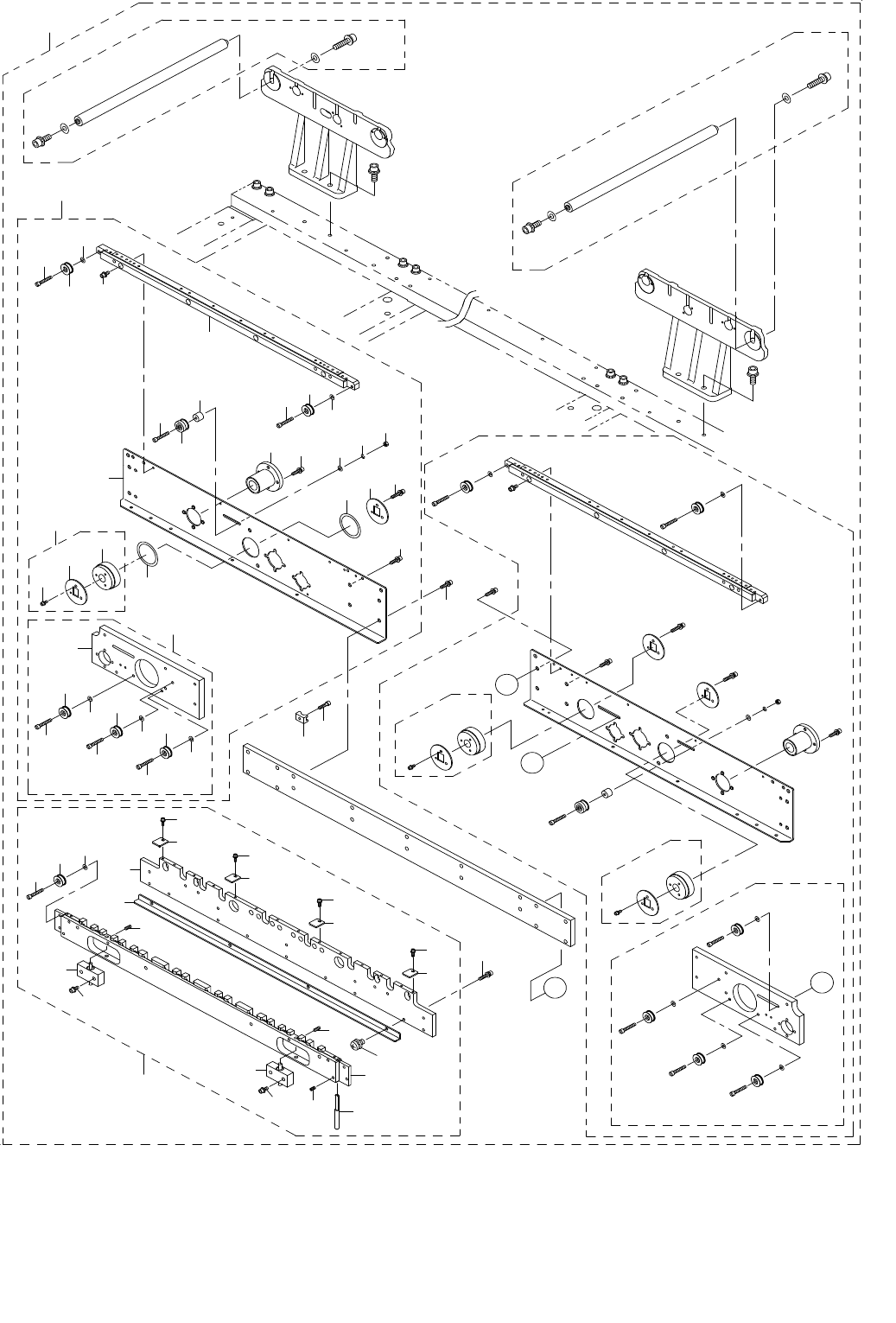

39.PWB CONVEYOR COMPONENTS(3)
基板搬送関係（３）
34
35
36
37
34
35
39
38
41
40
48
44
46
19
20
21
42
43
25
26
27
10
10
18
11
16
14
22
23
21
6
7
4
5
30
31
32
B
7
4
5
5
4
7
24
29
9
8
1
42
43
42
43
42
43
47
45
37
33
9
28
15
8
17
13
12
3
2
A
B
A
- 78 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93996 CONVEYOR_RAIL_R_ASM_L
コンベアレールＲ組Ｌ
1
2 400-93998 RAIL_PLATE_RL_ASM_L
レールプレートＲＬ組Ｌ
(1)
3 400-01059 SUPPORT PLATE RL ASM(L)
サポートプレートＲＬ組（Ｌ）
(1)
4 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
5 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(3)
6 400-01064 SUPPORT PLATE RL(L)
サポートプレートＲＬ（Ｌ）
(1)
7 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
8 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
14 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(1)
17 400-00839 DRIVE PULLEY R ASM
ドライブプーリ Ｒ組
(1)
18 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
19 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
21 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
22 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
24 SB-8160001-00 BEARING
ころがり軸受
(2)
25 400-93918 RAIL_PLATE_RL_L
レールプレートＲＬ＿Ｌ
(1)
26 400-93924 CONVEYOR_RAIL_L
コンベアレールＬ
(1)
27 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
28 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
30 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(3)
31 HX-0029400-00 FIXED BASE
固定ベース
(1)
32 SM-6042002-TN BOLT
六角穴ボルト
(1)
33 400-93997 CONVEYOR_RAIL_RC_ASM_L
コンベアレールＲＣ組Ｌ
(1)
34 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
35 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(2)
36 400-99520 CONVEYOR_RAIL_RC_L
コンベアレールＲＣ＿Ｌ
(1)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
38 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
39 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
40 E4075-725-000 SAFETY BAR(E)
セイフティバー（Ｅ）
(1)
41 SL-4040841-SE SCREW M4 L=8
なべねじセムス Ｍ４ Ｌ＝８
(4)
42 E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢガイドプレートＲＡ
(14)
43 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルトＭ３ Ｌ＝８
(14)
44 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
45 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
46 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
47 400-99521 RAIL_GUIDE_R_L
レールガイドＲ＿Ｌ
(1)
48 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
(10)
- 79 -
