- 65 -

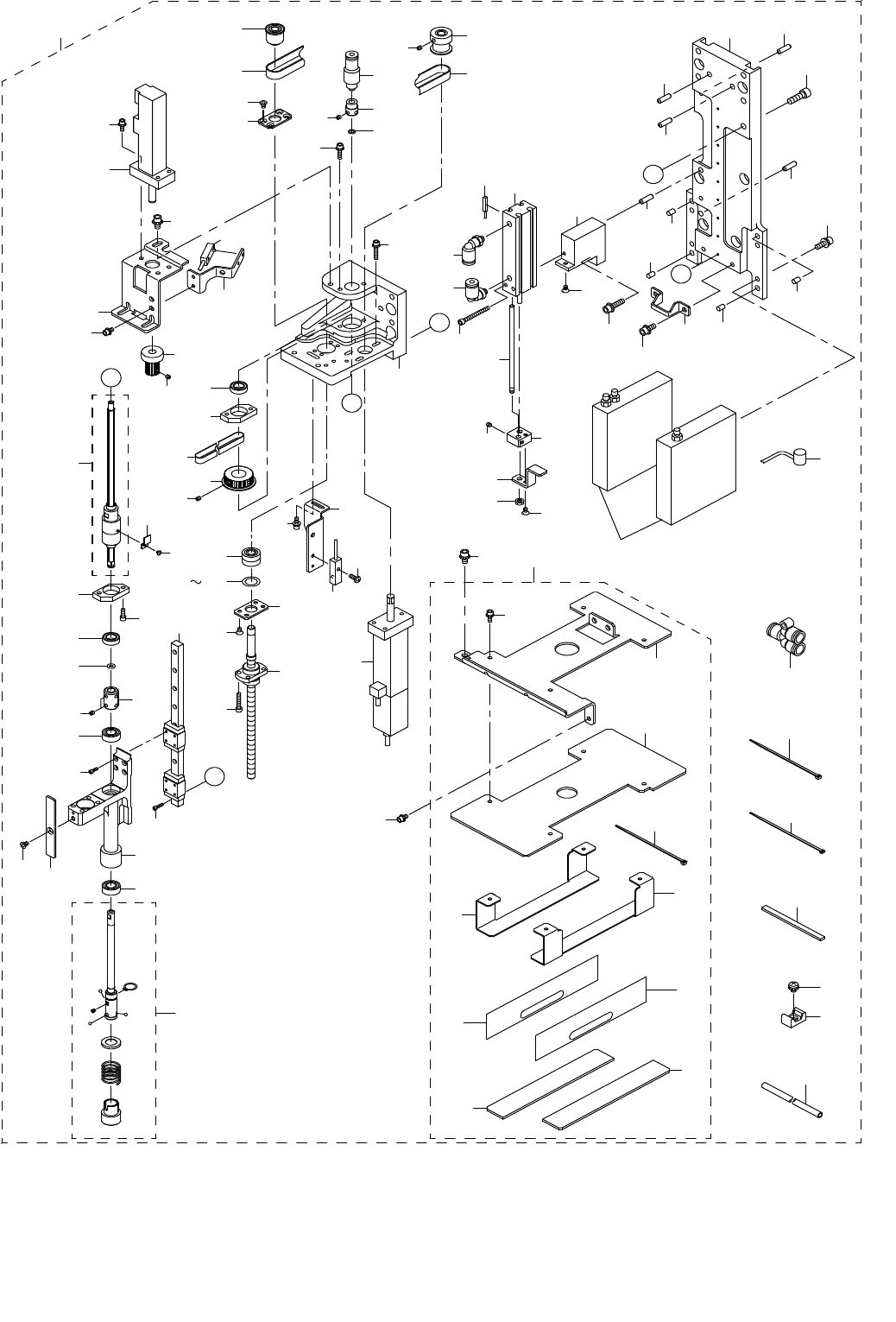

33.IC HEAD COMPONENTS(FOR KE-3020R)
ＩＣ ヘッド関係（ＫＥ −３０２０ Ｒ 用）
4
13
B
2
3
32
16
16
25
25
26
35
39
45
56
57
61
65
67
67
67
68
68
68
17
18
19
63
27
64
20
15
84
87
44
34
34
59
42
71
38
A
A
66
48
48
50
51
54
50
51
21
40
17
43
30
76
79
74
74
83
37
36
80
36
77
72
29
23
68
60
1
80
81
82
14
5
7
B
34
12
12
12
34
34
8
41
46
72
73
52
49
47
53
62
69
6
6
9
10
78
31
55
58
22
12
C
C
33
11
28
38
24
70
75
- 66 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-71566 IC HEAD 20R ASM
ＩＣヘッド２０Ｒ組
1
2 EA-9500B01-00 CABLE BAND
束線バンド
(5)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパーＬ
(1)
5 400-78104 IC Z SLIDE ASM
ＩＣ Ｚスライド組
(1)
6 SL-6030692-TN BOLT
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
7 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
8 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
10 400-03264 FMLA SENSOR
ＦＭＬＡ センサ
(1)
11 E9345-721-0A0 CABLE ASM.
ＬＡセンサー接続ケーブル組
(1)
12 PH-0400062-C0 PARALLEL PIN TYPEB 4X6
平行ピン Ｂ種 ４Ｘ６
(4)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
14 PJ-3080400-06 UNION
ユニオンワイ
(2)
15 SB-1060018-00 BEARING
ころがり軸受
(1)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(2)
17 SB-1080016-00 BEARING
ころがり軸受
(2)
18 400-80357 IC HEAD BRACKET 80R
ＩＣヘッドブラケット８０Ｒ
(1)
19 400-78033 IC SPLINE BRACKET
ＩＣスプラインブラケット
(1)
20 400-78041 IC T MOTOR BR
ＩＣ Ｔモータブラケット
(1)
21 400-93090 IC SPLINE UNIT 80R
ＩＣスプラインユニット８０Ｒ
(1)
22 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
23 400-80361 IC TIMING BELT T
ＩＣタイミングベルトＴ
(1)
24 400-80362 IC T PULLEY
ＩＣ Ｔプーリ
(1)
25 400-46523 TIMING BELT Z IC
タイミングベルトＺ ＩＣ
(1)
26 400-01123 Z PULLEY
Ｚプーリ
(1)
27 400-01124 Z MOTOR PULLEY
Ｚモータプーリ
(1)
28 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(1)
29 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(1)
30 400-46513 IC Z SENSOR BR
ＩＣ ＺセンサＢＲ
(1)
31 400-78039 IC Z SENSOR DOG
ＩＣ Ｚセンサドグ
(1)
32 HX-0029400-00 FIXED BASE
固定ベース
(1)
33 400-92497 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
(1)
34 PH-0400122-C0 PIN
平行ピン
(5)
35 400-78034 IC Z SLIDE BRACKET
ＩＣ Ｚスライドブラケット
(1)
36 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(2)
37 400-58388 CYLINDER STOPPER
シリンダストッパ
(1)
38 400-46056 BEARING PLATE
ベアリングプレート
(2)
39 400-46048 BEARING BASE U
ベアリングベースＵ
(1)
40 400-46050 BEARING BASE LR
ベアリングベースＬＲ
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
43 400-46060 O RING H
ＯリングＨ
(1)
44 400-46515 COUPRING
カップリング
(1)
45 400-46525 ROTARY JOINT
ロータリージョイント
(1)
46 400-80364 Z STOPPER 80R
Ｚストッパ ８０Ｒ
(1)
47 400-81148 DIFFUSER 80R ASM
ディフューザ８０Ｒ組
(1)
48 400-80366 DIFFUSER B 80R
ディフューザＢ ８０Ｒ
(2)
49 400-80365 DIFFUSER U 80R
ディフューザＵ８０Ｒ
(1)
50 400-16065 DIFFUSER S EC
ディフューザＳ ＥＣ
(2)
51 400-80367 DIFFUSER BR 80R
ディフューザＢＲ ８０Ｒ
(2)
52 400-80368 DIFFUSER BASE 80R
ディフューザベース ８０Ｒ
(1)
53 EA-9500B01-00 CABLE BAND
束線バンド
(2)
54 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
55 400-80358 IC SPLINE PULLEY
ＩＣスプラインプーリ
(1)
56 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ２ Ｌ＝６
(8)
57 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ２ Ｌ＝８
(9)
58 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(2)
59 SM-6051602-TN BOLT
六角穴ボルト
(5)
60 400-46058 O RING F1
ＯリングＦ１
(1)
61 SM-6030802-TN SCREW
六角穴ボルト
(2)
62 400-80360 T SENSOR DOG
Ｔセンサドグ
(1)
63 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
64 SL-6031692-TN SCREW
座金付き六角穴ボルト
(3)
65 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
66 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
67 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(11)
68 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(10)
69 SM-0020201-SC SCREW
トラスねじ
(1)
70 400-80363 T SENSOR BR
Ｔセンサブラケット
(1)
71 400-92490 Z7 SLOW DOWN SENSOR ASM
Ｚ７スローダウンセンサケーブル組
(1)
72 400-44534 SERVO MOTOR 30W
サーボモータ３０Ｗ
(2)
73 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(3)
74 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
75 400-92491 T7 SLOW DOWN SENSOR ASM
Ｔ７スローダウンセンサケーブル組
(1)
76 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
(1)
77 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(1)
78 HX-0030600-00 UL TUBE
ＵＬチューブ
(0.3)
79 400-78044 CYLINDER MOUNT IC
シリンダマウントＩＣ
(1)
80 400-46524 AIR CYLINDER
エアシリンダ
(1)
81 400-58389 GUIDE SHAFT
ガイドシャフト
(1)
82 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(1)
83 400-58387 RELEASE BAR IC
リリースバーＩＣ
(1)
84 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(1)
85 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(1)
86 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
87 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
- 67 -

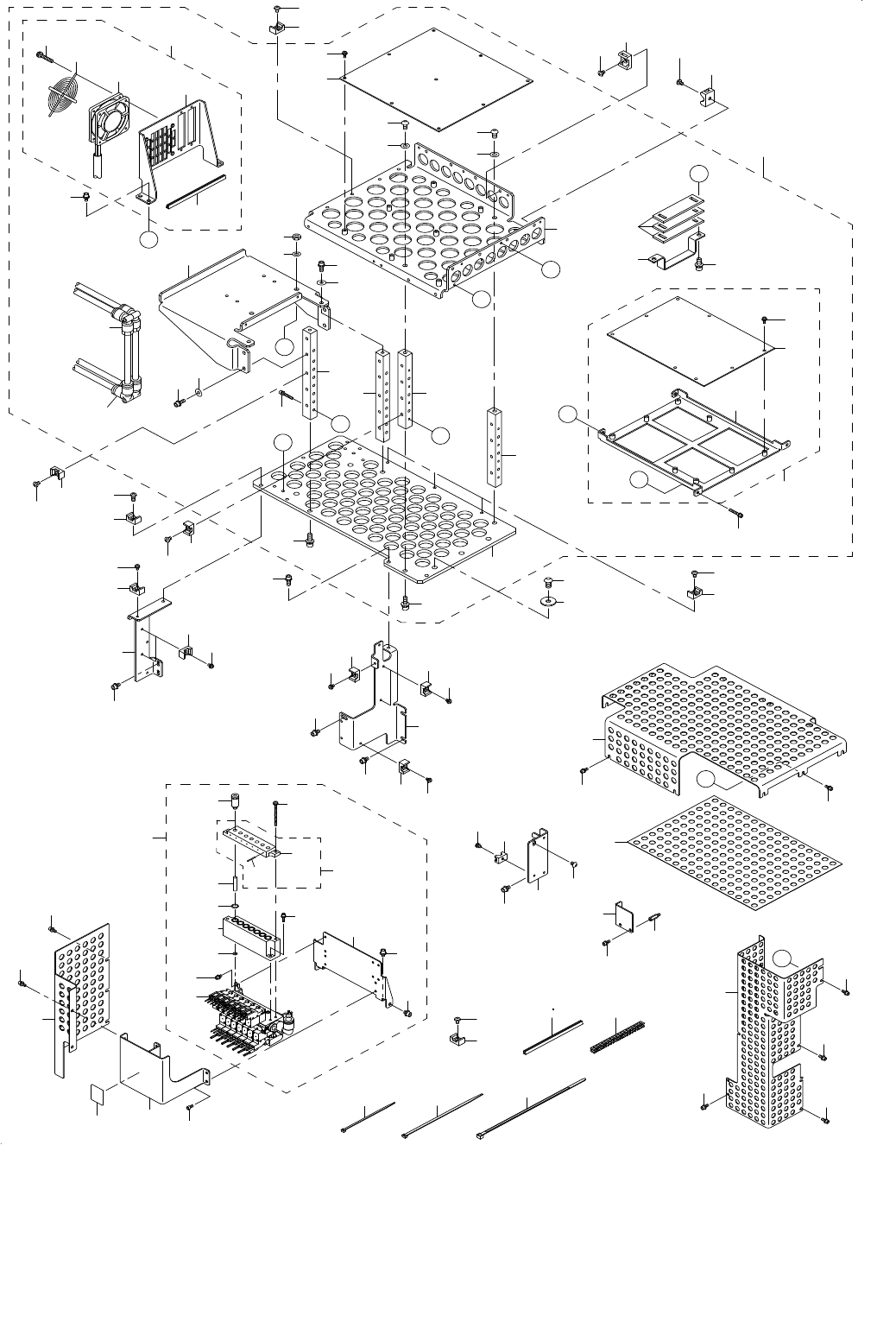

34.HEAD RELATED COMPONENTS
ヘッド周り関係
3
3
4
5
5
6
7
8
9
10
11
19
18
20
22
A
A
22
B
26
25
27
28
29
24
31
21
35
36
37
37
37
39
38
39
41
41
42
43
44
43
44
43
44
40
45
46
47
48
49
50
51
53
55
57
52
56
56
58
58
58
58
C
C
59
60
61
61
D
64
65
63
66
67
68
78
80
80
54
79
88
86
87
77
85
89
84
76
82
83
81
75
30
7
8
11
10
B
4
23
23
E
E
17
D
7270
71
1
34
73
74
33
33
74
16
15
13
12
14
90
91
2
69
62
69
62
F
F
32
33
