NPM-W 2 EJM7DC-MB-04T-00 4-1 -16 双式托盘供料器拉出部 通用型转印装置 S301 B001 M402 R301 M401 B1333 B1633 B1330 B1630 B1302 B1602 M402 M404 B1332 B1632 B1333T B1633T B1303 B1603 B1331 B1631 负 荷 配 置 图
NPM-W2 EJM7DC-MB-04T-00
4-1-15

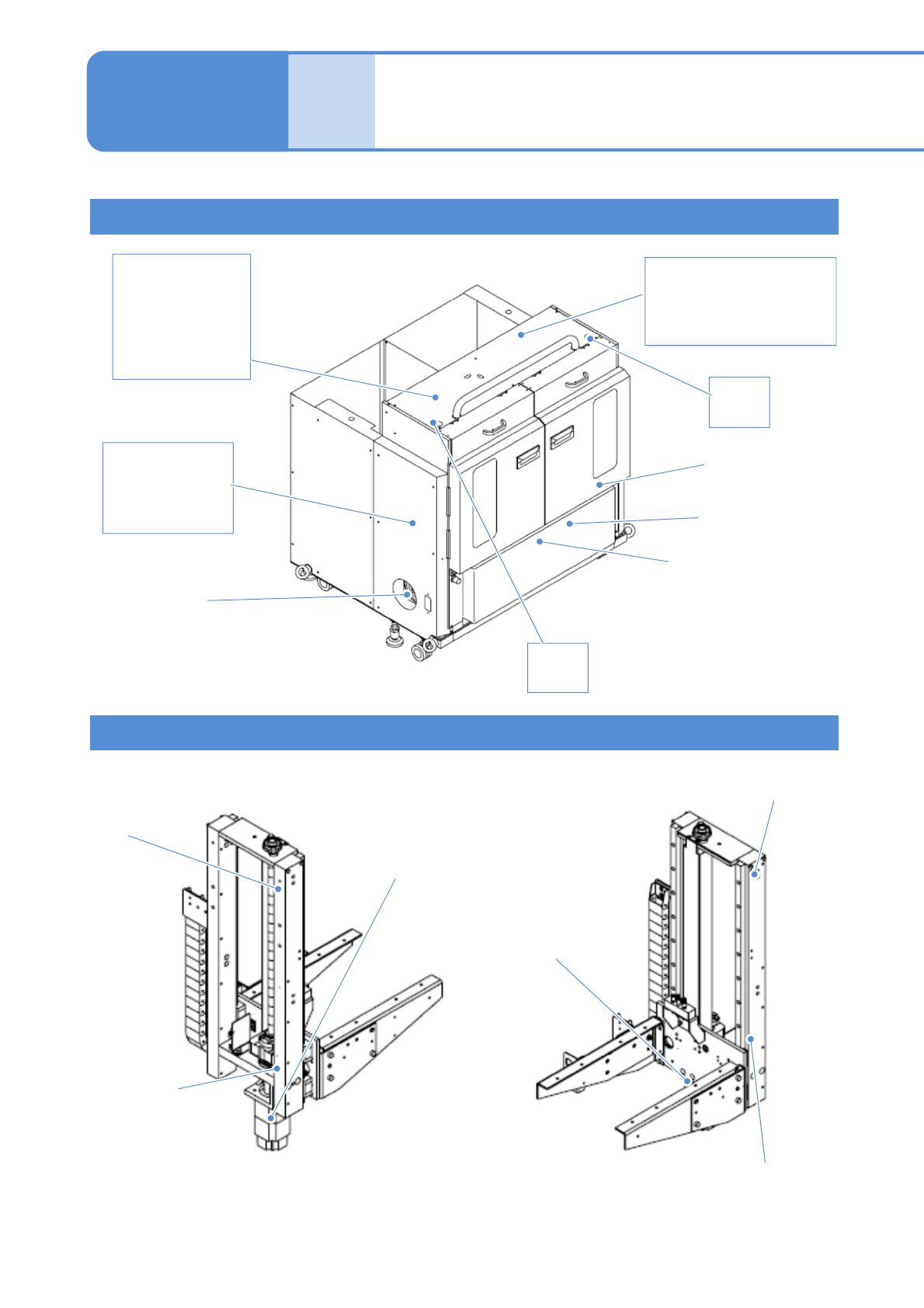

双式托盘供料器主体部
B1322
B1323
B1324
B1324T
B1350
B1351
B1352
B1353
B1354
B1355
B1356
B1357
B1622
B1623
B1624
B1624T
B1650
B1651
B1652
B1653
R3310
R3311
R3316
R3317
R3610
R3611
R3616
R3617
S0327
S0325
S3634
S3334
G102
G101
S0627
S0625
B1654
B1655
B1656
B1657
M403
B1600
B1601
B1300
M401
B1301
双式托盘供料器升降部
负荷配置图 8
故障排除篇
4-1
NPM-W2 EJM7DC-MB-04T-00
4-1-16

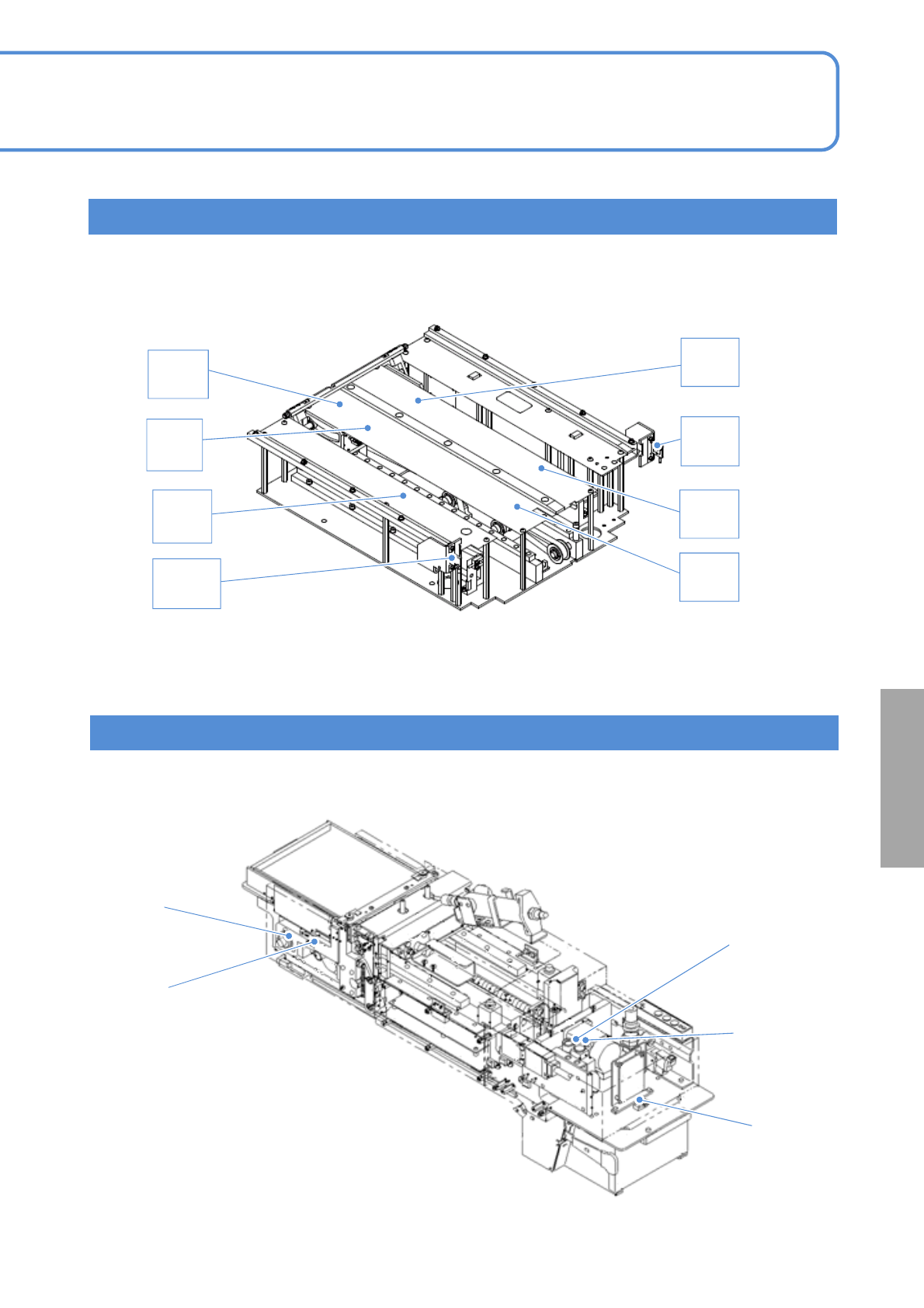

双式托盘供料器拉出部
通用型转印装置
S301
B001
M402
R301
M401
B1333
B1633
B1330
B1630
B1302
B1602
M402
M404
B1332
B1632
B1333T
B1633T
B1303
B1603
B1331
B1631
负
荷
配
置
图
NPM-W2 EJM7DC-MB-04T-00
负荷
一览表
马达一览表 1
故障排除篇
4-2-1
标准部
4-2-1-1
单元名称
No.
名称 配置位置 备注
主体部
M501
X轴马达(前侧)
M502
M506
Y轴马达(前侧)
M503
X轴马达(后侧)
M504
M508
Y轴马达(后侧)
G103
冷却风扇(前侧)
G104
冷却风扇(后侧)
G111
设备内部冷却风扇
G201
真空泵
后侧
单轨传送带
M601
轨道1 传送马达 左待机 (固定侧)
M602
轨道1 传送马达 贴装位置2 (固定侧)
M603
轨道1 传送马达 贴装位置1(固定侧)
M604
轨道1 传送马达 右待机 (固定侧)
M605
轨道1 传送马达 左待机 (可动侧)
M606
轨道1 传送马达 贴装位置2 (可动侧)
M607
轨道1 传送马达 贴装位置1(可动侧)
M608
轨道1 传送马达 右待机 (可动侧)
M609
轨道
1 宽度调整轴马达
双重传送带
M601
轨道1 传送马达 左待机 (固定侧)
M602
轨道1 传送马达 贴装位置2 (固定侧)
M603
轨道1 传送马达 贴装位置1(固定侧)
M604
轨道1 传送马达 右待机 (固定侧)
M605
轨道1 传送马达 左待机 (可动侧)
M606
轨道1 传送马达 贴装位置2 (可动侧)
M607
轨道1 传送马达 贴装位置1(可动侧)
M608
轨道1 传送马达 右待机 (可动侧)
M609
轨道1 宽度调整轴马达
M631
轨道2 传送马达 左待机 (固定侧)
M632
轨道2 传送马达 贴装位置2 (固定侧)
M633
轨道2 传送马达 贴装位置1(固定侧)
M634
轨道2 传送马达 右待机 (固定侧)
M635
轨道2 传送马达 左待机 (可动侧)
M636
轨道2
传送马达 贴装位置2 (可动侧)
M637
轨道2 传送马达 贴装位置1(可动侧)
M638
轨道2 传送马达 右待机 (可动侧)
M639
轨道2 宽度调整轴马达
