维修调整要领书
13-18
13-4-2-2．BIOS 的设定（ACP-132-C18-J 用）
SSD 更换后，请确认 BIOS。参照＜设定方法＞的设定，不同时请变更设定。并且，更换 CPU 电路板后
一定要进行 BIOS 变更操作。
注：BIOS（Basic Input Output System）
这是控制计算机（此处是 KE2000）中数据输入输出的重要程序，
故请十分小心地操作
。附带说明一下，
CPU 电路板上的闪存内保存有程序，电池支持的 SRAM 内保存有设置数据。
13-4-2-2-1．SSD 的识别确认
请确认 BIOS 是否正确第识别 SSD。
内存检验后，当 SSD、HDD、FDD 内找不到可自动启动的软件时，会显示以下信息。
Operating system not found
＜设定方法＞
1） 显示 BIOS 画面。
刚接通电源后会显示“Phoenix Technologies”的画面，此时请按<F2>键。

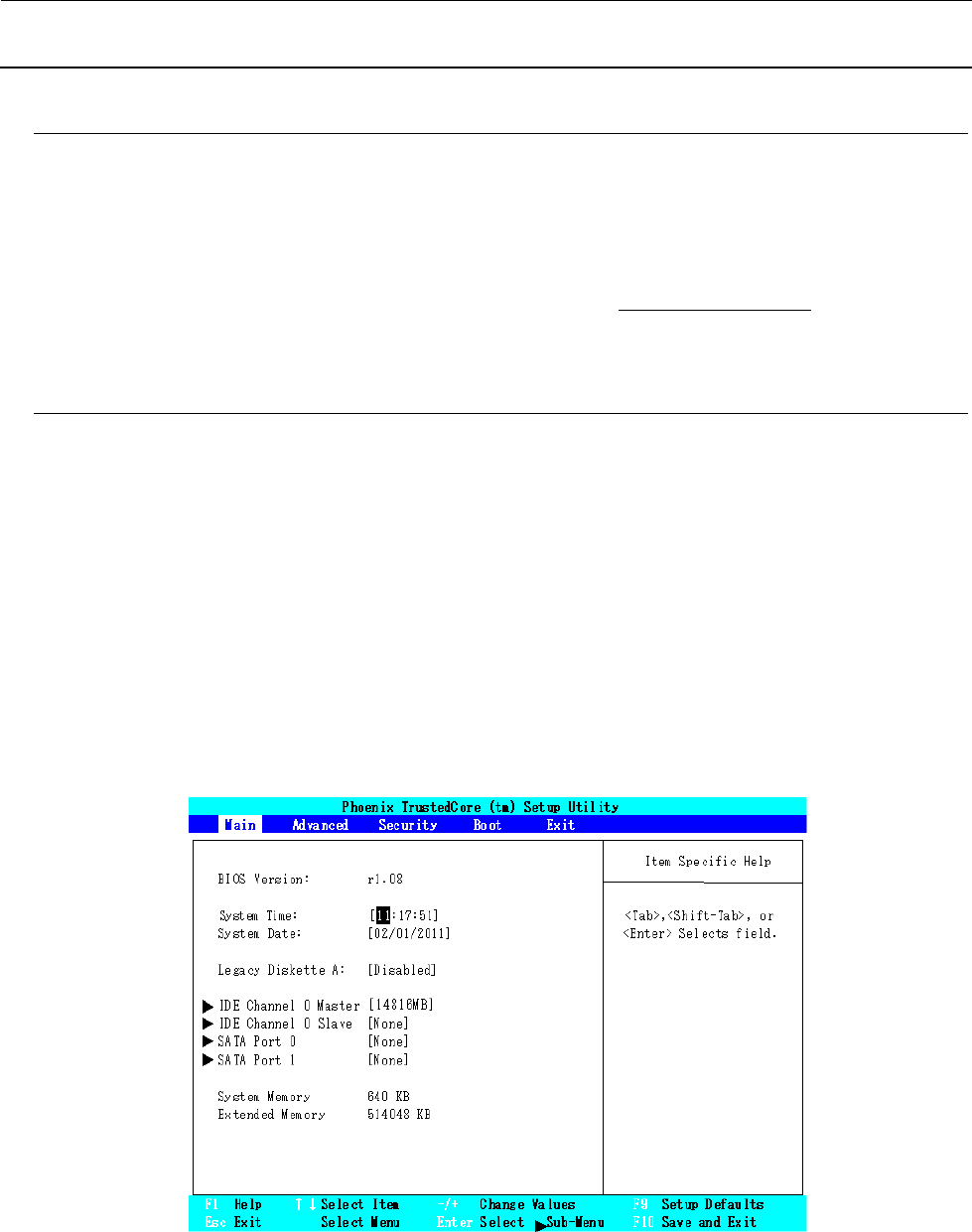

转到 BIOS 设置后，出现如下所示的画面。可用←→键选择菜单画面（Main, Advance, Security, Boot,
Exit），用↑↓键移动光标（文字颜色反转的部分）对准，再按<Enter>键即会执行所选择的项目
内容。
维修调整要领书
13-19
2） 软盘驱动器的设置
请用←→键选择“Main”菜单画面，用↑↓键移动光标（文字颜色反转的部分）对准“Legacy
Diskette A：”按<ENTER>键，选择“Disabled”按<ENTER>键。
3） “PnP Configuration”画面的选择
请用←→键选择“Advanced”菜单画面，用↑↓键移动光标（文字颜色反转的部分）对准“PnP
Configuration”按<ENTER>键。
Phoenix TrustedCore (tm) Setup Utility
Main Advanced Security Boot Exit
Item Specific Help
Reset Configuration Data: [No]
Large Disk Access Mode:
[DOS]
Local Bus IDE adapter: [Primary] Select ‘Yes’ if you
Legacy USB Support: [Enabled] Want to clear the
Summary Screen: [Disabled] Extended System
Boot
-time Diagnostic Screen:
[Disabled
] Configuration
QuickBoot Mode： [Enabled] Data (ESCD) area.
Extended Memory Testing: [Just Zero it]
PXE OPROM： [Disabled]
Keyboard Features
PnP Configuration
CPU Control Sub-Menu
ICH Control Sub-Menu
SIO Control Sub-Menu
F1 Help ↑↓Select Item -/+ Change Values F9 Setup Defaults
Esc Exit Select Menu Enter Select Sub-Menu F10 Save and Exit
维修调整要领书
13-20
4） “PnP Configuration”的设置
在此进行 PCI IRQ 的设置。
用↑↓键移动光标对准后按<+><->键或<ENTER>键可用↑↓键改变设置，故请进行下述变更。
・“PCI IRQ A：”的变更
请将光标对准“
PCI IRQ A
：”设置为“
5
”。
・“PCI IRQ B：”的变更
请将光标对准“
PCI IRQ B：
”设置为“
11
”。
・“PCI IRQ C：”的变更
请将光标对准“
PCI IRQ C：
”设置为“
5
”。
・“PCI IRQ D：”的变更
请将光标对准“
PCI IRQ D：
”设置为“
5
”。
・“PCI IRQ E：”的变更
请将光标对准“
PCI IRQ E：
”设置为“
5
”。
・“PCI IRQ F：”的变更
请将光标对准“
PCI IRQ F：
”设置为“
10
”。
・“PCI IRQ G：”的变更
请将光标对准“
PCI IRQ G：
”设置为“
9
”。
・“PCI IRQ H：”的变更
请将光标对准“
PCI IRQ H：
”设置为“
5
”。
设置结束后，请按<ESC>键，返回到可以选择菜单的画面。
Phoenix TrustedCore (tm) Setup Utility
Advanced
PnP Configuration Item Specific Help
Option ROM Scan: [Enabled] Initialize device
Latency Timer: [Default] expansion ROM
(PMC only)
PCI IRQ A: [5]
PCI IRQ B: [11]
PCI IRQ C: [5]
PCI IRQ D: [5]
PCI IRQ E: [5]
PCI IRQ F: [10]
PCI IRQ G: [9]
PCI IRQ H: [5]
F1 Help ↑↓Select Item -/+ Change Values F9 Setup Defaults
Esc Exit Select Menu
Enter Select Sub
-Menu F10 Save and Exit
