维修调整要领书 1- 43 1-9 -4 ． 电缆粘连部的分离 1 ）用割刀分离电缆线粘连部，使 40058384 和 40058385 可弯曲到与 Y 轴拖链电缆成 90 °。 用割刀切开。分割时注意不要割坏电缆蒙皮。 图 1-9-4-1 用割刀割开后的电缆线 图 1-9-4-2
维修调整要领书
1-42
3） 在电缆的贴装头一侧，将各电缆的记号位置与「FC 支架」的上端对齐，予以固定。
4） 在反方向一侧，将电缆向图示的①方向拉，并在此状态下在安装夹具前端做记号，接着朝②方
向推入，同样在此状态下划上记号。（参照下图）
5） 使 2 个记号的中心位置位于安装夹具前端，用电缆夹 X 卡住电缆予以固定。
图1-9-3-3
6) 用手把塑料导轨内部的线束揿进，确认没有挠曲。
400
58385（350mm）
4004
4517（1150mm）
4004
8070（290mm）
40080206
（700mm）
在各记号位置上固定
１
２
将安装夹具前端对准记号
与记号的中间（中心）
维修调整要领书
1-43
1-9-4．电缆粘连部的分离
1）用割刀分离电缆线粘连部，使 40058384 和 40058385 可弯曲到与 Y 轴拖链电缆成 90°。
用割刀切开。分割时注意不要割坏电缆蒙皮。
图1-9-4-1
用割刀割开后的电缆线
图1-9-4-2
维修调整要领书
1-44

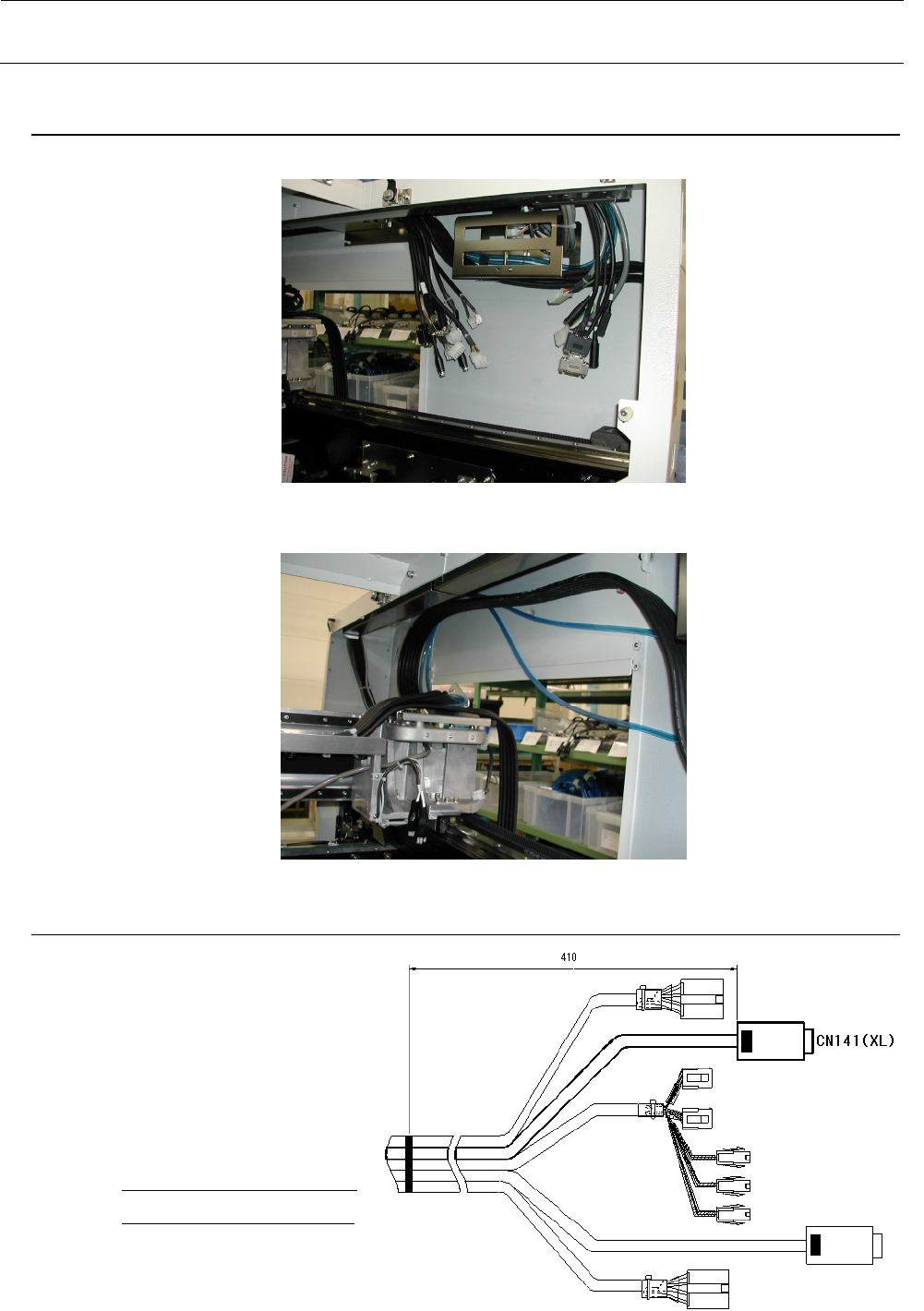

1-9-5．拆下 Y 轴电缆
1）取下 Y 轴塑料导轨入口的悬垂部分（插接器托架）的捆束带和中继连接器。
图1-9-5-1
2）卸下 Y 轴塑料导轨的盖，拆下要更换的电缆。
图1-9-5-2
1-9-6．给 Y 轴拖链电缆作记号
1） 确认 Y 拖链电缆（40058384）
的标识位置。
（位置是离 CN141 插接器端
410mm）
※ 如果是特别规格，为下述电缆。
XY 拖链电缆（E） 40059779
Y 拖链电缆（E） 40059789
下页之后也相同。
图1-9-6-1
