维修调整要领书 1- 11 1-3 ． 伺服马达的更换 1-3 -1 ． X 马达的更换 按照 １－１－１ 同步皮带 XM 的更换要领进行。 1-3 -2 ． Y 马达的更 换 按照 １－１－３ 同步皮带 YM 的更换要领进行。
维修调整要领书
1-10
1-2．各皮带轮的更换
1-2-1．皮带轮 XA 的更换
按照１－１－１同步皮带 XM 的更换要领进行。
1-2-2．皮带轮 XM（X 马达组件）的更换
按照１－１－１同步皮带 XM 的更换要领进行。
1-2-3．皮带轮 YA 的更换
按照１－１－３同步皮带 YM 的更换要领进行。
1-2-4．皮带轮 YM（Y 马达组件）的更换
按照１－１－３同步皮带 YM 的更换要领进行。
1-2-5． 皮带轮 YB 的更换
按照１－１－４同步皮带ＹＢ的更换要领进行。
维修调整要领书
1-11
1-3．伺服马达的更换
1-3-1．X 马达的更换
按照１－１－１同步皮带 XM 的更换要领进行。
1-3-2．Y 马达的更换
按照１－１－３同步皮带 YM 的更换要领进行。
维修调整要领书
1-12
1-4．电磁标尺的更换
※更换前，把电磁标尺放在装置附近 1 小时以上，让装置和电磁标尺的温度相同时进行更换。
１）从支架上卸下电磁标尺头。
２）请剥掉旧的磁膜。
３）把电磁标尺的安装面和电磁标尺进行完全脱脂。
※脱脂剂推荐使用「优质机械用棉纱」。
1-4-1．电磁标尺安装位置

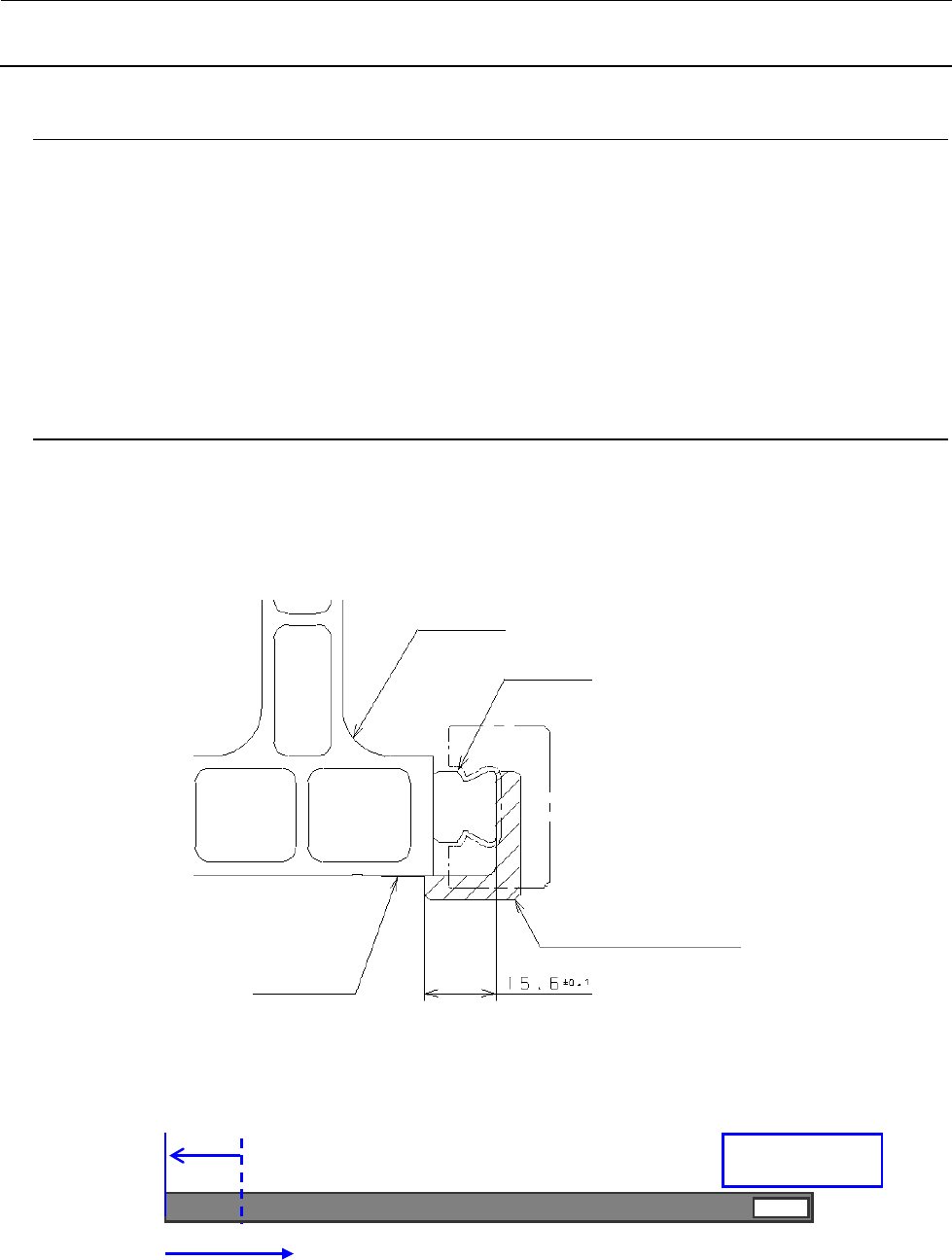

・Ｘ轴电磁标尺的贴附方法
１）把Ｘ轴电磁标尺粘贴夹具（货号４００４６６４４）紧密地粘贴到 LM 导向器前面和Ｘ轴架底面，顶到Ｘ轴电
磁标尺夹具，然后贴上电磁标尺。
电磁标尺的粘贴位置（横方向偏斜） ：规格值±０．１ｍｍ
X 轴支架
LM 导向器 X
X 轴磁标尺粘贴夹具
磁标尺
电磁标尺的粘贴位置和方向
从距划线左侧 27mm 开始粘贴。
制造号码 No.
