维修调整要领书
3-7
3-2-7．F70R 光纤传感器放大器的手动设定方法
放大器的设定如果与工厂出厂时的状态不同，则须通过手动设定。
・动作模式的设定
・传感器功能的选择(示教模式的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，则传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V
的顺序变化，请选择【T】后将模式开关扳回【RUN】。
・动作模式的选择(灯亮动作的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【2】(黑色)，动作模式表示部分按照
L
→
LO
→
LF
→
LOF
→
D
→
DO
→
DF
→
DOF
的顺序变化，请选择【
L】
后，将模式开关扳回【RUN】。
・电子可变阻抗位置的选择
① 将模式开关由【RUN】扳至【SELECT】。表示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V 的
顺序变化，请选择【S】。
③ 将模式开关由【SELECT】扳至【MODE】。电子可变阻抗的数字闪亮。
④ 按下按钮【1】，则闪亮的数字累计计数，请选择【8】。模式开关由【MODE】返回【SELECT】。
⑤ 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V 的
顺序变化，请选择【T】后，将模式开关扳回【RUN】。
模式开关
→SELECT
①传感器功能
表示部
②动作模式
表示部
S=动作水平的手动设定
闪亮
模式开关
→MODE
维修调整要领书
3-8
3-3．HMS 的更换
3-3-1．HMS 头部的更换
图 3-3-1 HMS 头部的更换
3-3-2．放大器的更换
放大器固定到放大器部位后，请确认它稍有移动也不脱落。
图 3-3-2 更换放大器（左：放大器架／中：放大器背面／右：安装放大器后）
六角孔螺栓（×2）
安装孔位置 俯视
KE-1070/1070C 用
KE-2070/2070C 用
KE-2080/1080 用
维修调整要领书
3-9

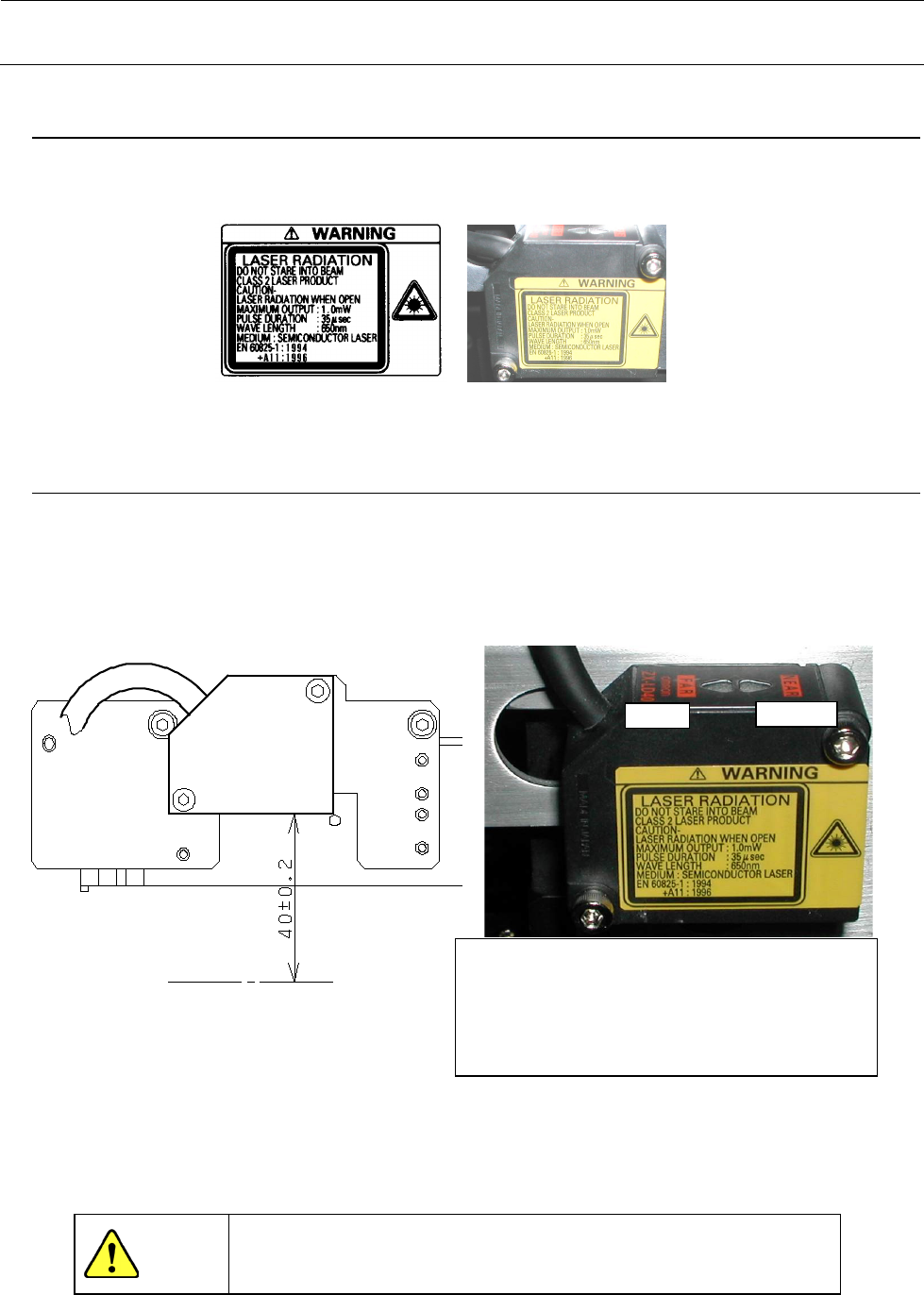

3-3-3．贴标签
请把标签脱脂后贴到贴标签部位。
3-3-4．HMS 高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为４０±０．２ｍｍ。请 拧 松 2 处的盖子，
调整到规定值。此时，ＦＡＲ灯和ＮＥＡＲ灯均亮灯，请进行确认。调整后，用 2 处的固定盖进行固定。
调整后，请输入ＭＳ参数，ＨＭＳ偏差值。输入请参照ＭＳ参数。
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也
不要把脸和头靠近装置
图 3-3-3 更换放大器（左：标签／右：贴了标签后）
ＦＡＲ灯
ＮＥＡＲ灯
CAL
部上面
表示明灯点灯状态
NEAR/FAR 两点灯：测量中心距离±1mm
NEAR 点灯：测量范围内近距离方面
FAR 点灯：测量范围内近距离方面
NEAR/FAR 两亮灭：测量范围外
注意
