193-3100
CUKYX
6.2 马达
1-84
[2] 状态显示
显示各部的状态。

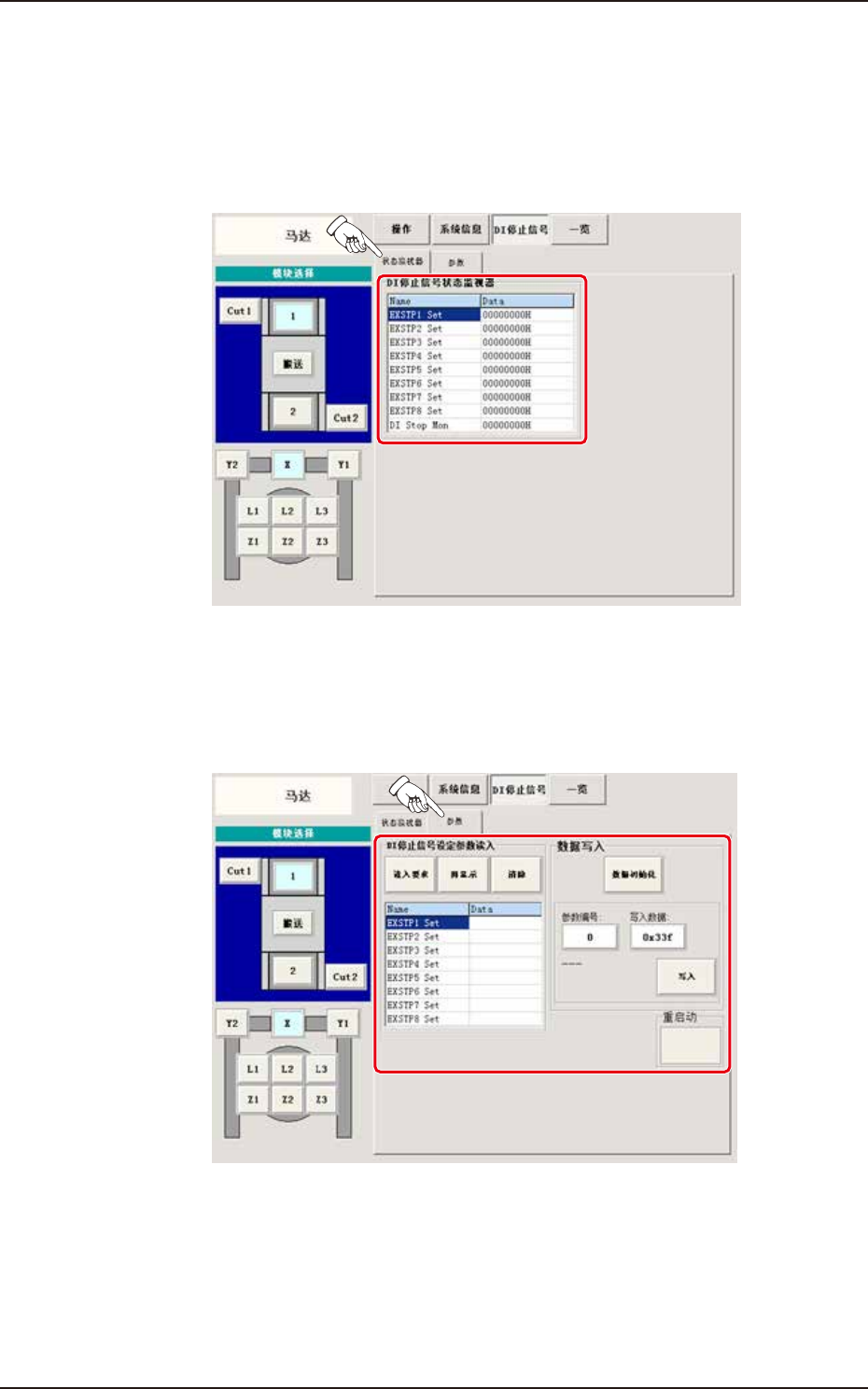

(1) 状态监视器
在“DI 停止信号”页面，选择“状态监视器”选项卡，显示“状
态监视器”选项卡页面。
F3164-CUKYX-00
(2) 参数
在“DI 停止信号”页面，选择“参数”选项卡，显示“参数”选
项卡页面。
F3165-CUKYX-00
193-3100
CUKYX
6.2 马达
1-85
6 .2 .4 一览
在“马达”界面，按 [ 一览 ] 按钮，显示“一览”按钮页面。
在本页面中显示各部位的状态。
界面展开
[1]
[2]
F3166-CUKYX-00
[1] 选项卡
“一览”页面又分下列 3 个选项卡。按各选项卡，显示对应的页面。
各页面的显示内容如下 :
选项卡 内容
一般
显示各部位的一般状态。
多机能 ( 多功能 ) 安装头
显示多功能安装头的状态。
固件
显示固件的状态。
193-3100
CUKYX
6.2 马达
1-86
[2] 状态显示
显示各部的状态。
(1) 一般
在“一览”页面，选择“一般”选项卡，显示“一般”选项卡页面。
F3167-CUKYX-00
(2) 多机能 ( 多功能 ) 安装头
在“一览”页面，选择“多机能安装头”选项卡，显示“多机能安装头”
选项卡页面。
F3168-CUKYX-00
