193-3100 CUKYX 2.9 元件识别 2-54 2.9.1 元件识别相机 在 “元件认识 ( 识别 )” 界面中选择 “元件认识照相机” 选项卡， 显示如下页面。 界面展开 [1] [2] [3] [4] F3262-CUKYX-00 [1] X( 横 )、Y( 纵 )[mm] 调整装置基准坐标系原点到元件识别相机中心相对于设计尺寸的位置 偏移。 Xm(+) Ym (+) Xm-Ym : 装置基准坐标系 Xc-Yc : 元件识…
193-3100
CUKYX
2.9 元件识别
2-53
2.9 元件识别

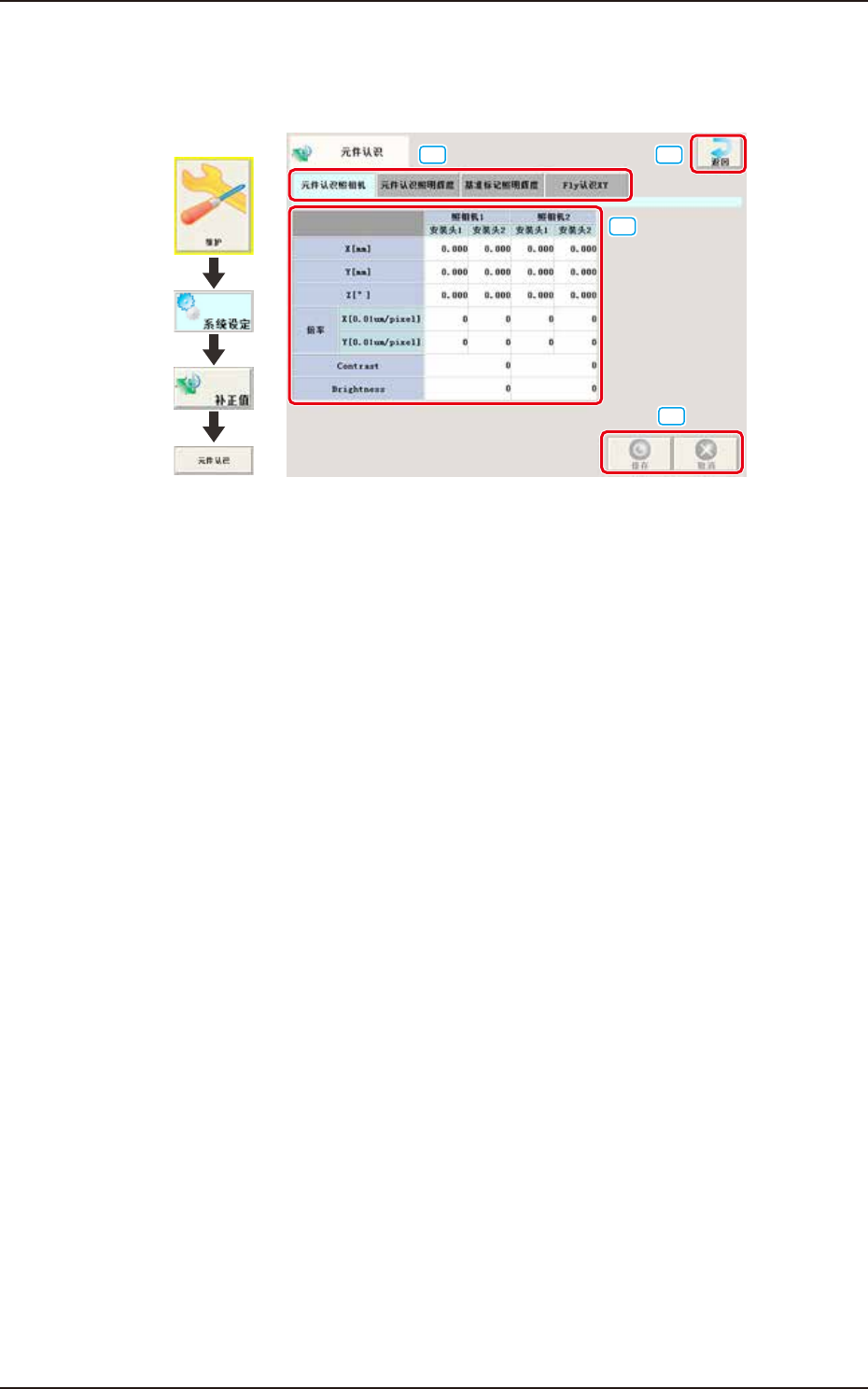

在“补正数据”界面按 [ 元件认识 ( 识别 )] 按钮，显示如下界面。
界面展开
[1]
[2]
[3]
[4]
F3261-CUKYX-00
[1] 补正值选项卡
显示选中的选项卡页面的补正值数据。
[2] 补正值数据显示部
显示在 [1] 中选中的补正值数据。
[3] [ 返回 ] 按钮
返回到“补正数据”界面。
[4] [ 保存 ] 按钮
保存输入的数据。
[取消]按钮
取消输入的数据，恢复保存的数据。
193-3100
CUKYX
2.9 元件识别
2-54
2.9.1 元件识别相机
在“元件认识 ( 识别 )”界面中选择“元件认识照相机”选项卡，显示如下页面。
界面展开
[1]
[2]
[3]
[4]
F3262-CUKYX-00
[1] X( 横 )、Y( 纵 )[mm]
调整装置基准坐标系原点到元件识别相机中心相对于设计尺寸的位置
偏移。
Xm(+)
Ym (+)
Xm-Ym : 装置基准坐标系
Xc-Yc : 元件识别照相机坐标系
Xc(+)
Yc(+)
Xc(+)
Yc(+)
元件识别相机中心
元件识别相机中心
Pm.装置基准坐标原点
F3263-CUKYX-00
193-3100
CUKYX
2.9 元件识别
2-55
[2] Z( 角度 )[° ]
设定以装置基准 XY 坐标 (Xm-Ym 坐标 ) 为基准的元件识别相机扫描坐
标的角度偏移。以装置基准 XY 坐标系为基准，元件识别相机扫描坐标
向逆时针方向倾斜时，补正值数据的符号为“+”。
Xm(+)
Ym(+)
Xm-Ym : 装置基准坐标系
Xc-Yc : 元件识别照相机坐标系
Xc(+)
Yc(+)
Xc(+)
Yc(+)
元件识别相机角度
元件识别相机角度
元件识别相机
元件识别相机
Pm.装置基准坐标原点
F3264-CUKYX-00
[3] 倍率 X( 横 )、Y( 纵 )[0.01μm/pixel]
本值是设定元件识别相机倍率的数据，设定 1 像素相当于多少微米。
本补正值通过使用倍率测定用治具进行教示之后自动计算出。
•
初始值 : 6060
[4] Contrast( 对比度 )、Brightness( 亮度 )
调整线路板识别相机摄取的图像的亮度。
•
初始值
Contrast :102
Brightness :128
要 点
(a) 增加对比度，色彩效果好。
(b)增加亮度值，整体变亮。
