用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.7 悬臂系统 123 3.7 悬臂系统 3.7.1 悬臂位置 3 图 3.7 - 1 悬臂位置 (1) 悬臂 1 （ D1i 和 D2i ） (2) 悬臂 2 （ D2i ） 元件范围 99.8% 99.9% 99.8% 元件照相机类型 36 33 25 照明级别 666 可能的照明级别设置 25…

100%1 / 320
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.6 贴片头 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
122
拾取贴片头的标准吸嘴为 5xx 型的吸嘴。也可安装一个适配板，这样就能使用收集贴片头的 4
xx、 8xx 和 9xx 型吸嘴。

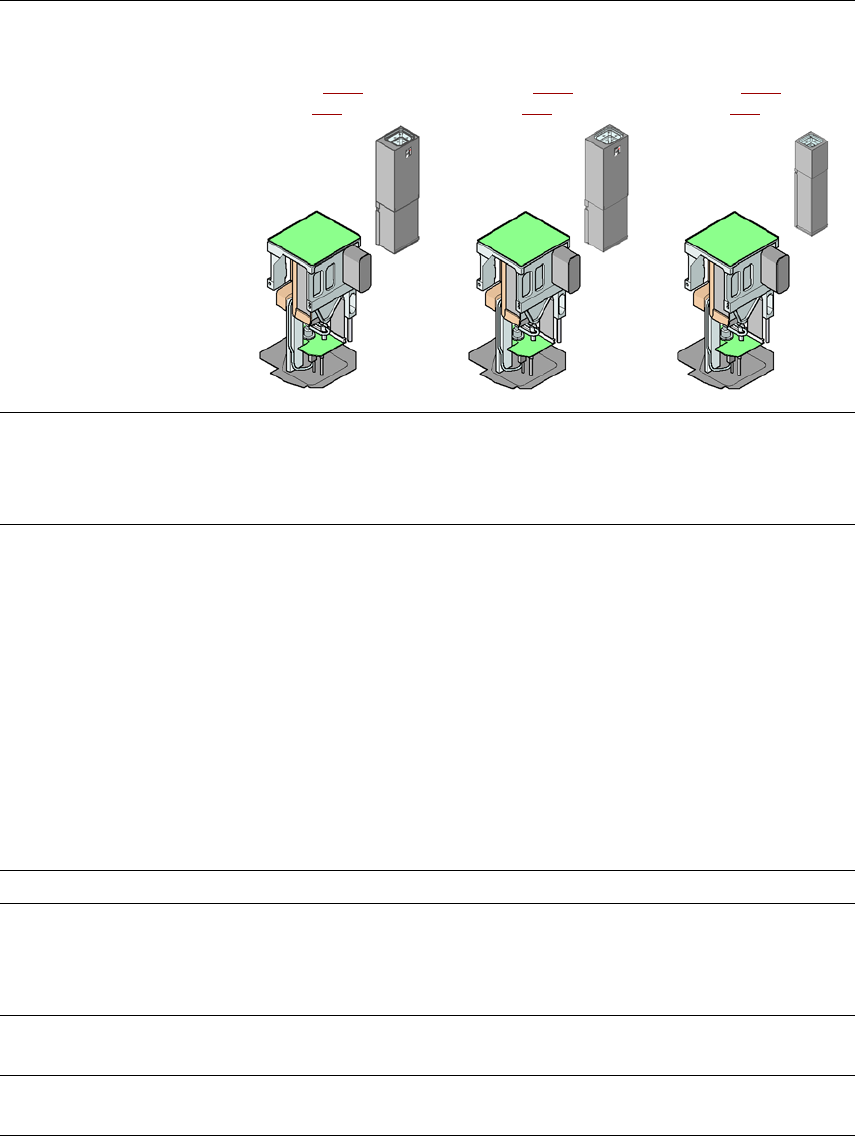

3.6.3.2 技术数据
3
拾取贴片头
精细间距照相机
元件照相机 36 型
（见第 3.9.3
节，
第 142
页）
拾取贴片头
精细间距照相机
元件照相机 33 型
（见第 6.3.2
节，
第 283
页）
拾取贴片头
Flip chip 照相机
元件照相机 25 型
（见第 6.3.1
节，
第 281
页）
元件范围
a
0603 至 SO， PLCC，
QFP， BGA，专用元
件， bare die，倒装片
0402 至 SO、 PLCC、
QFP、 BGA、专用元
件、 bare die、倒装片
0201 至 SO、 PLCC、
QFP、插座、插头、
BGA、专用元件、bare
dies、倒装片和保护罩
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
b
19 mm
0.4 mm
0.24 mm
0.56 mm
0.32 mm
1.6 x 0.8 mm²
32 x 32 mm²
（单个测量值）
85 x 85 mm² 或
最大 200 x 125 mm²
（有限制）
100 g
19 mm
0.3 mm
0.15 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm²
55 x 45 mm²
（单个测量值）
85 x 85 mm² 或
最大 200 x 125 mm²
（有限制）
100 g
19 mm
0.25 mm
0.1 mm
0.14 mm
0.08 mm
0.6 x 0.3 mm²
16 x 16 mm²
（单个测量值）
100 g
可编程贴片力
1.0 N - 15 N 1.0 N - 15 N 1.0 N - 15 N
吸嘴类型 5xx （标准）
4xx + 适配器
8xx + 适配器
9xx + 适配器
5xx （标准）
4xx + 适配器
8xx + 适配器
9xx + 适配器
5xx （标准）
4xx + 适配器
8xx + 适配器
9xx + 适配器
X/Y 轴精确度
c
± 37.5 µm/3σ
± 50 µm/4σ
± 37.5 µm/3σ
± 50 µm/4σ
± 30 µm/3σ
± 40 µm/4σ
角度精确度
± 0.053°/3σ
± 0.071°/4σ
± 0.053°/3σ
± 0.071°/4σ
± 0.053°/3σ
± 0.071°/4σ
用户手册 SIPLACE D1i/D2i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.7 悬臂系统
123
3.7 悬臂系统
3.7.1 悬臂位置
3
图
3.7 - 1
悬臂位置
(1) 悬臂 1 （D1i 和 D2i）
(2) 悬臂 2 （D2i）
元件范围
99.8% 99.9% 99.8%
元件照相机类型
36 33 25
照明级别
666
可能的照明级别设置
256
6
256
6
256
6
a) 请注意可以贴装的元件范围还会受到垫子几何形状、客户特定的标准、元件封装公差和元件公差的影响。
b) 如果使用了标准吸嘴
c) 精确值可使用与厂商无关的 IPC 标准测量得出。
3 贴片机的技术数据 用户手册 SIPLACE D1i/D2i
3.7 悬臂系统 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
124
悬臂系统由两个功能组构成：
– X 轴和
– Y 轴
3.7.2 X 轴的结构
3
图
3.7 - 2 X
轴的结构
X 轴主要由以下主要组件构成：
– 悬臂 (1)
– 贴片头座 (2)
– 线性测量系统 (3)
– X 轴导向系统 (4)
– X 轴三相交流伺服马达 (5)
