用户手册 SIPLACE D1i/D2i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.2 警告标签
51
2.2.4.1 伺服放大器主电源盖子上的警告标签 W
图
2.2 - 8
伺服放大器主电源盖子上的警告标签
W
2
位置 W 见图 2.2 - 8 （每个电源单元的数量：4）或见图 2.2 - 7，第 50 页。
2 安全操作 用户手册 SIPLACE D1i/D2i
2.2 警告标签 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
52
2.2.5 轴单元上的警告标签
2
位置 W207 见图 2.2 - 9，部件号 03009346-01 （每台贴片机的数量： 1）
2
图
2.2 - 9
轴单元
Macrolon
面板上的警告标签
W207
位置 W207，部件号 03009346-01
2
2
主电源电压！
关闭主电源开关，等候 30 秒，直至电容器放电。
NAFTA 区域：有电击或燃烧的危险！
用户手册 SIPLACE D1i/D2i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.2 警告标签
53

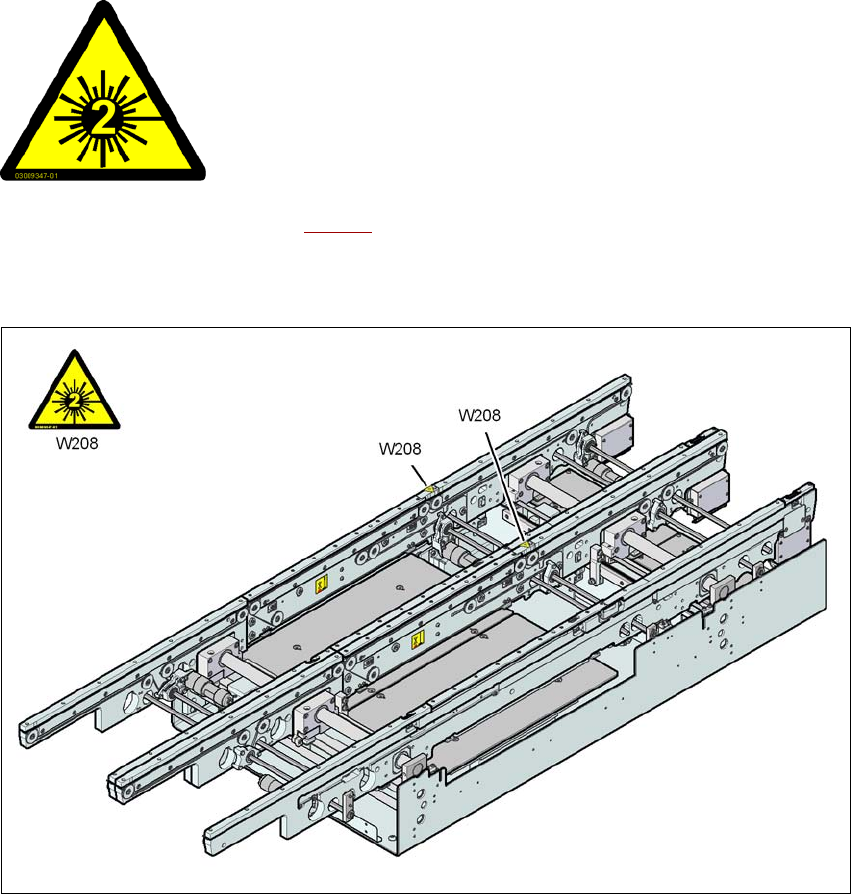

2.2.6 PCB 传送导轨上的警告标签
2
位置 W208 “二类激光”，位于图 2.2 - 10 中的 PCB 传送导轨之上，部件号 03009347-01
（每台贴片机的数量：2 为双传送导轨， 1 为单传送导轨）
2
2
2
图
2.2 - 10 PCB
传送导轨上的 “二类激光”警告标签
W208
位置 W208，部件号 03009347-01
2
2
激光辐射！
不要直视激光束
二类激光
