用户手册 SIPLACE D1i/D2i 4 安装和试运行 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机 211 片机支脚的固定装置变形。我 们建议在抬升机贴片时，应 另安排一人观察整个过程，确保贴 片机被叉车铲起时，不会向一 侧倾翻。 4 4 4 4.3.8.2 运输 贴片机时的注意事项 警告 4 运输贴片机时，确保 所有 支脚都已离开地面。否则，支脚会 与地面摩擦，并撞上障碍物 。这会…
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
210
4.3.8 将贴片机集成到生产线上
→注意第4.3.2 节，第 201 页的警告说明。
→ 有关工具和设备清单，见第 4.3.3
节，第 202 页。
4.3.8.1 叉车定位
→ 将叉车的叉子推入贴片机下，如图 4.3 - 6 所示。
4

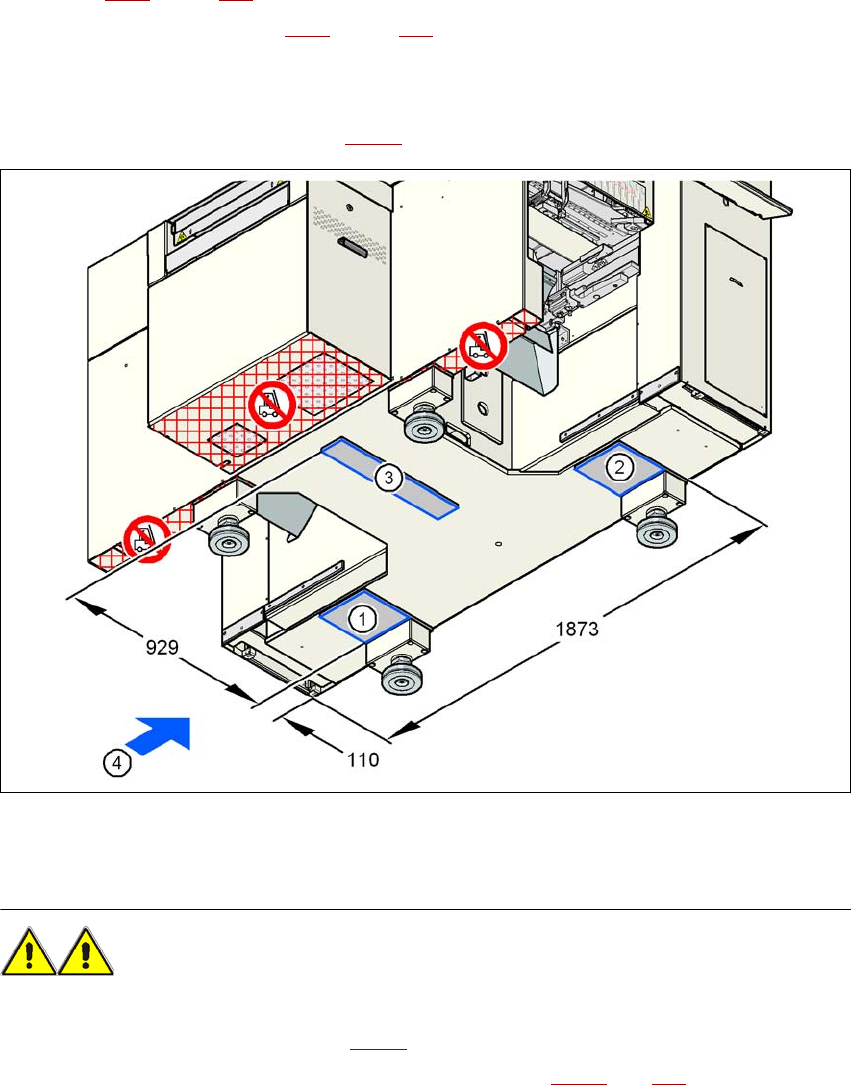

图
4.3 - 6
贴片机的叉车附着面
-
尺寸，单位毫米
警告 4
提升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
→ 将叉车贴紧贴片机的电源一侧 （图 4.3 - 6
中的 4）。
→ 确保贴片机的附着面 1、 2 和 3 在叉车上均匀分布 （见图 4.3 - 6
，第 210 页）。 如果叉车较
短，请使用长度合适的木架进行支撑。
→ 确保抬升贴片机时，货叉的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在提升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
用户手册 SIPLACE D1i/D2i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
211
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4
4
4
4.3.8.2 运输贴片机时的注意事项
警告 4
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
4.3.8.3 根据生产线校准贴片机
→ 用叉车将贴片机定位在生产线上的一个空位置上。
警告 4
慢慢地降低贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果
贴片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
4 安装和试运行 用户手册 SIPLACE D1i/D2i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
212
4.3.8.4 使用气垫运输系统校准贴片机
→ 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
→ 升起贴片机，然后根据生产线校准贴片机。
→ 检查相邻贴片机 PCB 传送导轨系统的距离。此距离必须在 1 mm 到 3 mm 之间。
→ 降下贴片机。
4
图
4.3 - 7
气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
4.3.9 对贴片机进行最后调整
→ 将贴片机的酒精水平仪沿 X、Y 轴方向，放在贴片区 1 内的 PCB 传送导轨的面板上。 PCB 传
送导轨宽度已预设：
单传送导轨 210 mm
双传送导轨，轨道 1 100 mm
双传送导轨，轨道 2 210 mm
4
请注意： 4
对于双传送导轨，只能将酒精水平仪放在贴片机的外面板上。只有这样，才能在 X 方向上调
整贴片机。
