2.8 停止压缩空气供给，释放压力
贴片机压缩空气的工作压力设为 0.52 ± 0.01 MPa（5.2 ± 0.1 bar）。压缩空气装置的位置如图 2.8
- 1 所示，第 86 页。使用截止阀 （图 2.8 - 1 中的 1，第 86 页）可以中断贴片机中压缩空气供
给。
→ 拧下盖子上的四颗螺钉。
→ 打开罩 （见图 2.8 - 1
，第 86 页）。
→ 将截止阀 （图 2.8 - 1
中的 1，第 86 页）的杠杆从垂直位置转到水平位置。
→ 观察工作压力计 （图 2.8 - 1
中的 4，第 86 页）。接通贴片机后，压力在一分钟内降至 0
MPa (0 bar)。
注意
打开贴片机后，使用截止阀中断压缩空气供给的时间不得超过 30 分钟。如果需要关闭气动系统
更长时间，以进行预防性维护保养工作，则必须用主开关关闭贴片机，并将其与电源断开连接。
2 安全操作 用户手册 SIPLACE D1i/D2i
2.8 停止压缩空气供给，释放压力 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
86
图
2.8 - 1 D1i
和
D2i
贴片机上的压缩空气装置
(1) 停止阀
(2) 压缩空气连接
所需压力：0.55 -1.0 MPa (5.5 -10 bar)
(3) 压缩空气过滤器
(4) 悬臂分布器供给压力的压力计
所需压力：0.52 ± 0.01 MPa， 5.2 ± 0.1 bar （显示范围 0 -1.2 MPa， 0 -12 bar）
(5) 散料盒式供料器组件供给压力的压力计
所需压力：0.25 ±0.02 MPa， 2.5 ± 0.2 bar （显示范围：0 - 0.6 MPa， 0 - 6 bar）
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 2
用户手册 SIPLACE D1i/D2i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.9 关闭主电源开关后贴片机的能量状态
87
2.9 关闭主电源开关后贴片机的能量状态
2
警告
贴片机使用交流 3 x200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3x400V，
或交流 3x415V ±5%，50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压
- 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或设
备的重大损坏。 2
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第一部分）。
→ 电源单元的挡板只能由具有适当资格和经过适当培训的人员打开。
2

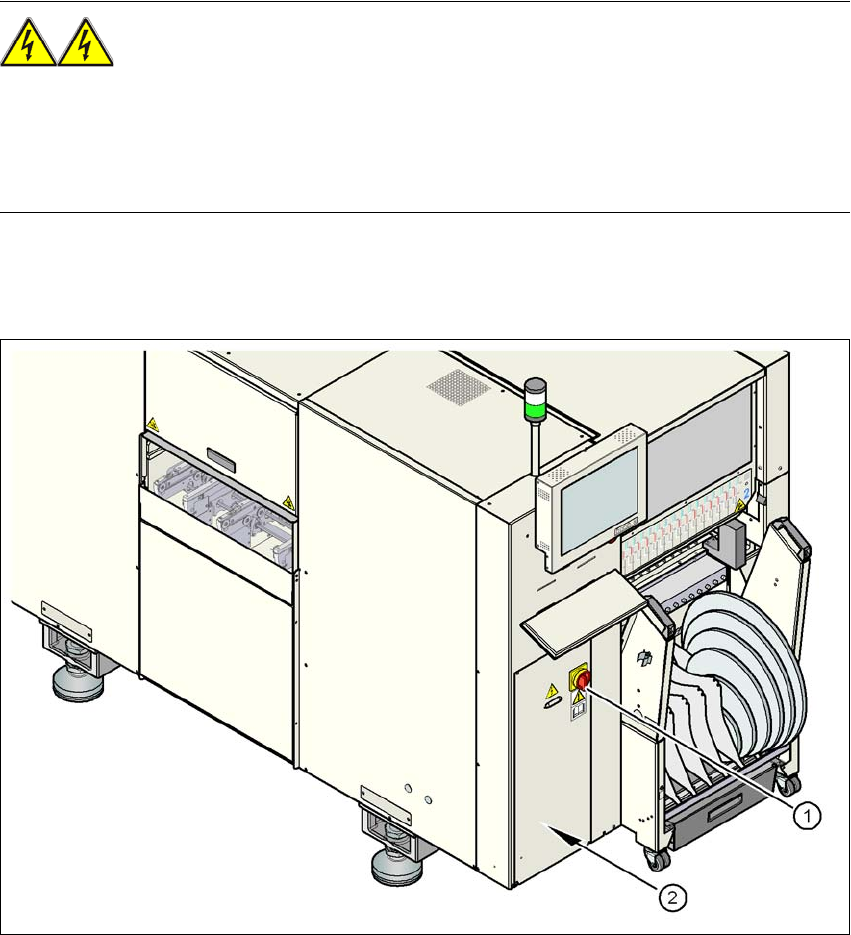

图
2.9 - 1
贴片机上主电源开关的位置和主电源
(1) 主电源开关 S1
(2) 保护罩后的电源单元
