用户手册 SIPLACE D1i/D2i 2 安全操作 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.5 操作贴片机的安全说明 61 警告 2 → 不要将手伸入料车和贴片机底 部的缝隙中 （如图 2.5 - 3 中 1 所示，第 60 页） 。 → 不要将料车上的电源电缆 （图 2.5 - 3 中的 3 ，第 60 页） 连接到贴片机的插座 （图 2.5 - 3 中 的 2 ，第 60 页）上，然后再通过…
2 安全操作 用户手册 SIPLACE D1i/D2i
2.5 操作贴片机的安全说明 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
60
2.5.2 装卸料车的安全说明
. 2

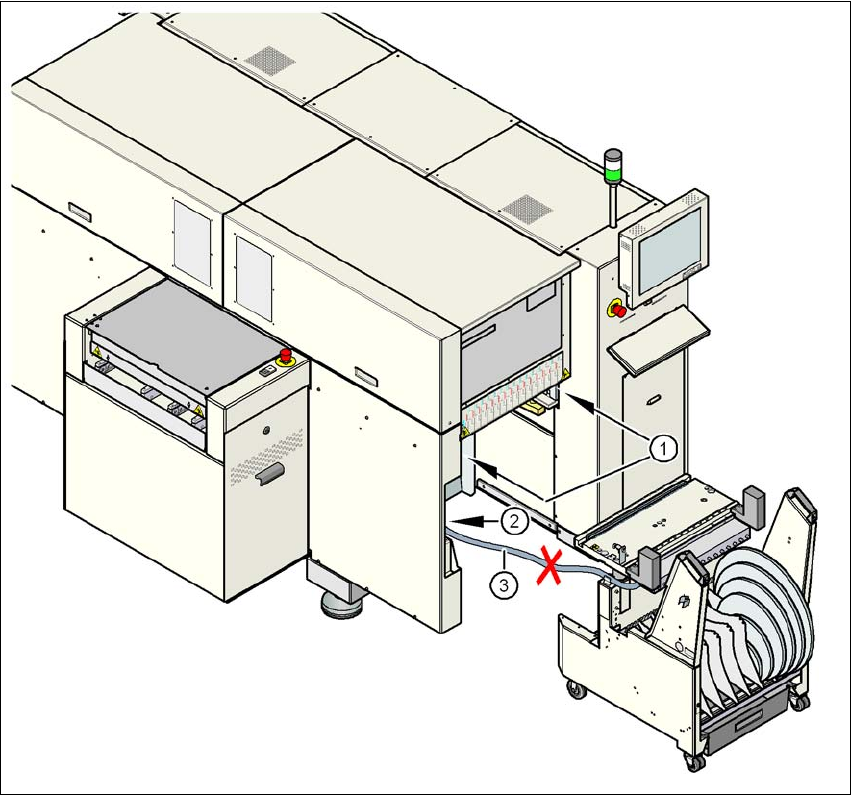

图
2.5 - 3
料车的安全说明
(1) 贴片机机架和料车之间的垂直间隙
(2) 用于连接料车电缆的插头
(3) 压缩空气和主电源与料车之间的连接电缆
用户手册 SIPLACE D1i/D2i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.5 操作贴片机的安全说明
61
警告 2
→ 不要将手伸入料车和贴片机底部的缝隙中 （如图 2.5 - 3
中 1 所示，第 60 页）。
→ 不要将料车上的电源电缆 （图 2.5 - 3
中的 3，第 60 页）连接到贴片机的插座 （图 2.5 - 3 中
的 2，第 60
页）上，然后再通过压缩空气控制装置操作贴片机外面的料车。
→ 降低元件料台底座之前，始终将料车的电源电缆 （图 2.5 - 3
中的 3，第 60 页）连接到贴片
机的插座 （图 2.5 - 3 中的 2，第 60 页）。为此，确保电源电缆始终位于贴片机的插座一侧。
2.5.3 降低元件料台的安全说明
碰撞危险警告 2
降低元件料台时，不要将手伸到供料器和废料带导槽的间隙中。 2
2.5.4 移动料车的安全说明
警告
为防止发生意外，移动料车时，必须始终遵守以下规则。
→ 移动料车时，始终双手握住手柄。
→ 总是在料车移动前降低元件料台。
→ 记住，满载元件供料器的料车倾斜 20
ο
或更大的角度时，会发生侧翻或前倾。
→ 确保料车移动的表面坡度极小。
→ 小心，不要撞上障碍物。料车的速度如果过快，会前倾。
2.5.5 处理基于金属粉末电容器的安全说明
在处理基于金属粉末 （例如，钽）电容器时，会有危险，表现如下：
– 如果元件损坏，则出现放热反应，即突然升温。如果环境温度不适合，根据电容量的情况，
这种加热现象会损坏元件。
– 切割元件时会受到影响。
请与您的供应商联系，以确定您使用的元件是否受到影响。
在极端情况下， SIPLACE 贴片机料带切割器废料带可能出现冒烟、着火的情况。
2 安全操作 用户手册 SIPLACE D1i/D2i
2.5 操作贴片机的安全说明 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
62
如果出现以下情况，则说明环境条件不适宜：
(1) 在检查料带循环时，元件留在料带上 （因为在检查过程中，操作员向前轮转供料器时，没有
取下元件）。
(2) 元件留在料带上，如因为封料带撕裂。
(3) 元件留在料带上，元件或料带不符合规范，因而加大了拾取错误率。
请遵循以下说明，以便最大程度地降低贴装基于金属粉末电容器的危险性。
(1) 如果手动向前轮转元件料带，操作员必须清除留在料带袋中的元件。
(2) 如果封料带撕裂，操作员必须清除留在料带上的所有元件。
为了确保钽制电容器不会导致料带材料在剪切时因为拾取错误而燃烧，用户界面已经过扩展，将
包括 “Remove component from tape in the event of a pick-up error （如果发生拾取错误，则从
料带中拆除元件）”选项。在 SIPLACE Pro 中，必须启用此选项。在贴片机中，未拾取的元件将
会再次向前放置，直到准备好从元件料带拆除为止。轨道被禁用，并且操作员收到错误信息，提
醒他从料带中拾取钽制电容器。
请注意： 2
有关钽制电容器操作员手工提取未拾取容器的介绍，见第 3.10.6 节，第 147 页。
