4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S 4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 Ausgabe 11/2019 200 4.2.4 Übersicht über die Feinsicherungen 4 Abb. 4.2 - 7 Übersicht üb…
Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 11/2019 4.2 Infrastruktur des Aufstellungsorts
199
4.2.3.6 Netzanschluss - Netzanschlusskabel OHNE Stecker (Konfiguration 3)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel OHNE Stecker bei.
4
4

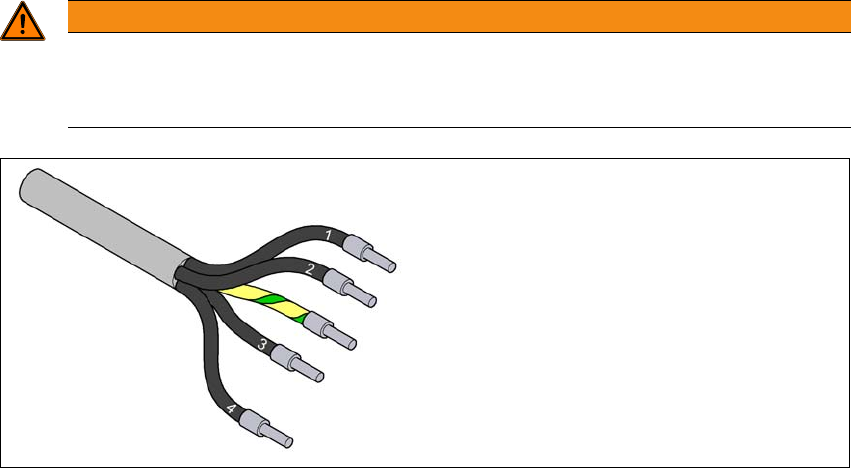

Abb. 4.2 - 6 Bezeichnung der Adern am Netzanschlusskabel
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 Ausgabe 11/2019
200
4.2.4 Übersicht über die Feinsicherungen
4
Abb. 4.2 - 7 Übersicht über die Feinsicherungen
4
Sicherung Komponente Strom [A] Spannung [V]
F1 CSB supply 6,3 24
F2 SSK-Ready CSB 6,3 24
F3 Conveyor control 6,3 24
F4 Distributor Power 2 6,3 24
Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 11/2019 4.2 Infrastruktur des Aufstellungsorts
201
4
F5 Distributor Power 1 6,3 24
F6 Fan Gantry 1 / 4 6,3 24
F7 Fan Gantry 2 / 3 6,3 24
F8 Blower Y-Axis 6,3 24
F9 Head supply 1 6,3 42
F10 Head supply 2 6,3 42
F11 Head supply 3 6,3 42
F12 Head supply 4 6,3 42
F13 Distributor and Vision 6,3 42
F14 Conveyor drives 6,3 42
F15 -- 6,3 27
F16 MCGU 3 6,3 27
F17 MCGU 2 6,3 27
F18 MCGU 1 6,3 27
F19 FCU 4 6,3 27
F20 FCU 3 6,3 27
F21 FCU 2 6,3 27
F22 FCU 1 6,3 27
F23 Head Axis 4 6,3 160
F24 Head Axis 3 6,3 160
F25 Head Axis 2 6,3 160
F26 Head Axis 1 6,3 160
HINWEIS
Feinsicherungen ersetzen
Ersetzen Sie Feinsicherungen ausschließlich durch freigegebene Sicherungseinsätze!
Sicherung Komponente Strom [A] Spannung [V]
