5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S 5.9 Kontrollgang durchführen Ab Softwareversion 713.0 Ausgabe 11/2019 264 Zuführmodule der X-Seri e S können Gurte problemlos ver arbeiten, wenn der seit…
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.9 Kontrollgang durchführen
263
5.9.3 LP-Unterstützungen kontrollieren
Kontrollieren Sie die Position der magnetischen LP-Unterstützungen auf dem Hubtisch:
– Achten Sie darauf, dass die LP-Unterstützungen nicht mit Bauelementen auf der Unter-
seite der Leiterplatten kollidieren.
– Achten Sie zudem darauf, dass die LP-Unterstützungen nicht mit den Wangen des LP-
Transports kollidieren.
– Verwenden Sie nur LP-Unterstützungen, wie sie in Abschnitt 6.11
, Seite 339, beschrie-
ben sind.
5.9.4 Halterung für zusätzliche Gurtrolle
5
Abb. 5.9 - 2 Halterung für zusätzliche Gurtrolle
(1) Halterung für zusätzliche Gurtrolle, Artikel-Nr. 00141217-xx
(2) Aufnahmevorrichtung für die Halterung
5
max. 60 mm
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.9 Kontrollgang durchführen Ab Softwareversion 713.0 Ausgabe 11/2019
264
Zuführmodule der X-Serie S können Gurte problemlos verarbeiten, wenn der seitliche Versatz
zwischen dem Zuführmodul und der Gurtrolle nicht mehr als 60 mm beträgt.
Sollte aufgrund einer vorgegebenen Rüstung der maximal zulässige Versatz nicht eingehalten
werden können, empfehlen wir, die Halterung für eine zusätzliche Gurtrolle (Pos. 1) zu verwen-
den. Stecken Sie die Halterung einfach in die Aufnahmevorrichtung (Pos. 2) und verschieben Sie
diese solange, bis der maximal zulässige Versatz von 60 mm unterschritten wird. Der BE-Wagen
hat insgesamt 5 Aufnahmevorrichtungen. Jede Gurtrollenhalterung kann 2 Gurtrollen aufnehmen,
sodass sich bis zu zehn 15" (381 mm) - Spulen oberhalb des Gurtcontainers positionieren lassen.
5.9.5 Trennbleche in den Gurtcontainer einsetzen
Das Trennblech hat unterschiedliche Kanten und kann auf zwei Arten in den Gurtcontainer
eingesetzt werden. Bei Verwendung von Steckachsen zeigt das Trennblech mit den Ausspa-
rungen für die Steckachsen nach oben (siehe Pos. 4 in Abb. 5.9 - 3
). Wenn Sie keine Steck-
achsen verwenden, zeigt die abgerundete Kante des Trennblechs nach oben (siehe Pos. 5
in Abb. 5.9 - 3
).
Setzen Sie die Trennbleche ein, wie dies in Abb. 5.9 - 3 zu sehen ist und berücksichtigen Sie,
dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Bestück-
fehler.
Kontrollieren Sie, dass die Trennbleche die gleiche Rastposition an allen drei Führungsleis-
ten einnehmen. Andernfalls wird das Trennblech verkantet oder gebogen.
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.9 Kontrollgang durchführen
265
5

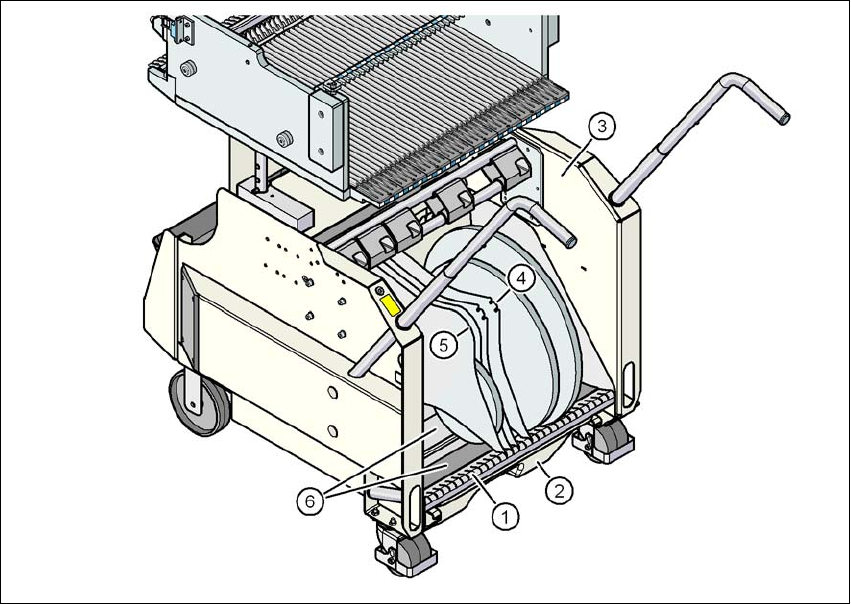

Abb. 5.9 - 3 Trennbleche im Gurtcontainer
(1) Führungsleiste für die Trennbleche
(2) Gurtabfallbehälter
(3) Gurtcontainer
(4) Lage des Trennblechs, wenn Steckachsen verwendet werden
(5) Lage des Trennblechs, wenn keine Steckachsen verwendet werden
(6) Gleitauflagen für die Gurtrollen
