Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.1 Pipettenwechsler
293
6.1.1.5 Konfigurationsbeispiel Speedstar für SIPLACE X4i S - Tischposition außen
An den Stellplätzen 1, 2, 3 und 4 können zwei Reihen Pipettenwechsler für den SpeedStar instal-
liert werden (Pos. 1 und Pos. 4 in Abb. 6.1 - 4
, Seite 293).
6

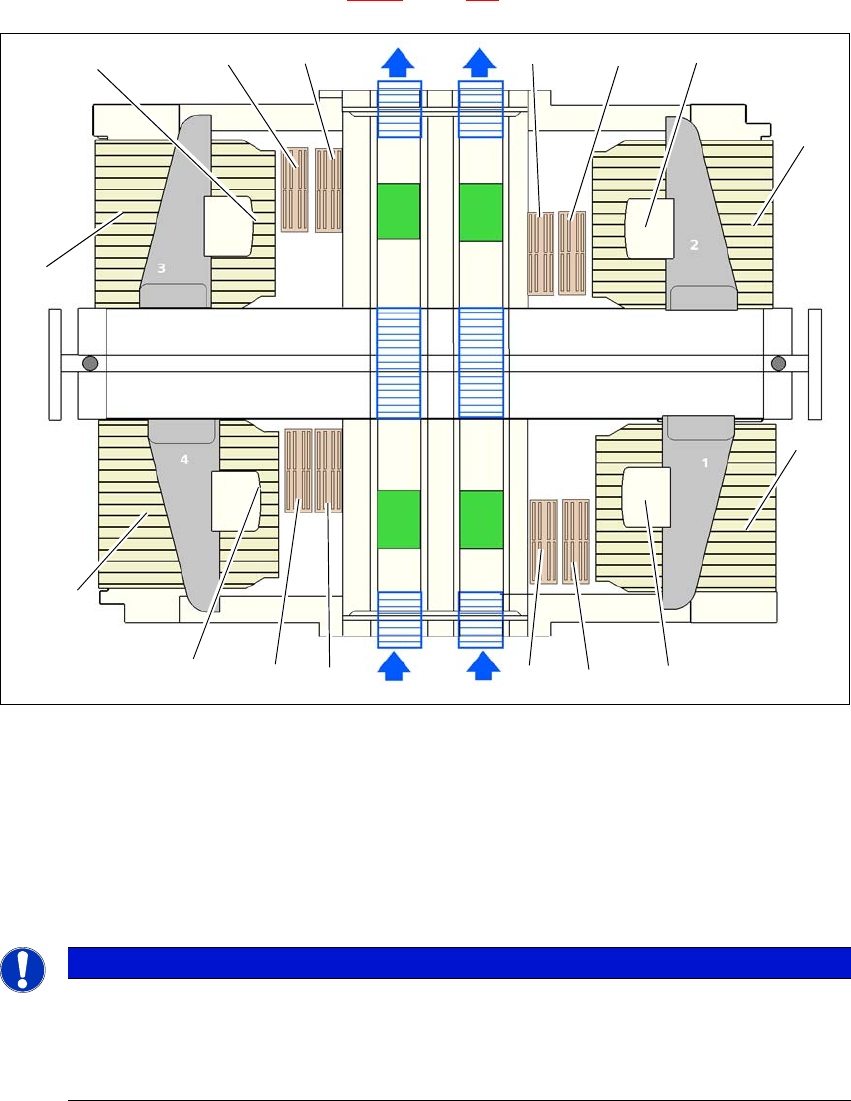

Abb. 6.1 - 4 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4i S)
6
6
6
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
(3) Tischposition "Außen"
(4) Pipettenwechsler zweite Reihe (optional)
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den
Bestückautomaten an.
Belegen Sie alle Magazinplätze.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie S
6.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 11/2019
294
6.1.1.6 Konfigurationsbeispiel Speedstar für SIPLACE X4 S
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 in Abb. 6.1 - 5
, Seite 294).
6
Abb. 6.1 - 5 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE X4 S)
6
6
6
(1) Pipettenwechsler
(2) SIPLACE SpeedStar
HINWEIS
Stopp des Bestückautomaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den
Bestückautomaten an.
Belegen Sie alle Magazinplätze.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
Betriebsanleitung SIPLACE X-Serie S 6 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 11/2019 6.1 Pipettenwechsler
295
6.1.1.7 Pipettenwechsler "Zweite Reihe" für den SIPLACE SpeedStar
Die Option "Pipettenwechsler zweite Reihe" ermöglicht eine zusätzliche Pipettenwechslerreihe
für den SIPLACE SpeedStar C&P20 P / C&P20 P2. Das Nachrüstpaket enthält neben dem Pipet-
tenwechsler einen entsprechenden Montagesatz.
6.1.2 Pipettenwechsler für den SIPLACE MultiStar CPP
6.1.2.1 Pipettenwechsler mit 4 Magazinen
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all- kurz
Artikel-Nr. 03066107-xx Pipettenmagazin 20xx mit 20 Garagen
Artikel-Nr. 03065782-xx Pipettenmagazin 28xx mit 20 Garagen
6
Abb. 6.1 - 6 Pipettenwechsler für den SIPLACE MultiStar CPP mit 4 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
(1)
(2)
