5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S 5.7 Meldeleuchten mit Hupe Ab Softwareversion 713.0 Ausgabe 11/2019 254 5.7 Meldeleuchten mit Hupe 5.7.1 Übersicht Die Meldeleuchte n signalisieren Betri…
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.6 Fehlermeldungen und Online Hilfe
253
5.6.3 Bedeutung der Farben in den Alarminformationen in der Online-Hilfe
5
5.6.4 Kontextsensitive Online Hilfe
Um Informationen zur aktuellen Ansicht anzuzeigen, wird durch Anklicken des Symbols das
Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den
Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf die aktuell ange-
zeigte Ansicht, von dem die Hilfe gestartet wurde. Über das Inhaltsverzeichnis, den Index und die
Suchfunktionen können Sie alle Inhalte der Online Hilfe erhalten.
Text-Markierung Bedeutung
roter Text Alarmnummer und Alarmmeldung
schwarzer Text Mögliche Ursache(n) des Alarms
grüner Text Anweisungen zur Behebung des Alarms
blauer unterstrichener Text Aufruf von zusätzlichen Informationen
5 Aufgaben am Bestückautomaten Betriebsanleitung SIPLACE X-Serie S
5.7 Meldeleuchten mit Hupe Ab Softwareversion 713.0 Ausgabe 11/2019
254
5.7 Meldeleuchten mit Hupe
5.7.1 Übersicht
Die Meldeleuchten signalisieren Betriebszustände und Fehlfunktionen des Bestückautomaten.
Die Hupe meldet akustisch wenn ein Alarm aufgetreten ist. Bei den SIPLACE Bestückautomaten
kann eine zweifarbige oder dreifarbige Meldeleuchte verbaut werden. Das jeweilige Mel-
deleuchte-System (zweifarbig oder dreifarbig) wird in der Autokonfiguration eingestellt, siehe In-
stallationsanleitung zur Stationssoftware, Artikelnummer 00196771-xx.
5.7.1.1 Zweifarbige Meldeleuchte (Standard)
Abb. 5.7 - 1 Meldeleuchten für Betriebszustände (Beispiel SIPLACE X2 S / X3 S / X4 S)
L1 Meldeleuchte weiß, rechts
L2 Meldeleuchte grün, rechts
L3 Meldeleuchte weiß, links
L4 Meldeleuchte grün, links
T LP-Transportrichtung
(L2)
(L1)
(L3)
(L4)
Betriebsanleitung SIPLACE X-Serie S 5 Aufgaben am Bestückautomaten
Ab Softwareversion 713.0 Ausgabe 11/2019 5.7 Meldeleuchten mit Hupe
255
5.7.1.2 Dreifarbige Meldeleuchte (Optional)

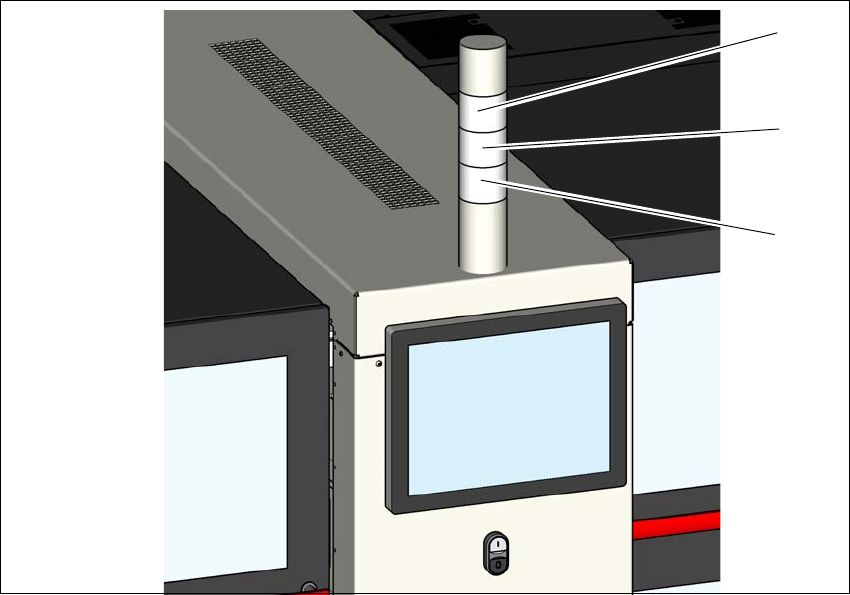

Abb. 5.7 - 2 Meldeleuchten für Betriebszustände (Beispiel SIPLACE X2 S / X3 S / X4 S)
L1 Meldeleuchte rot
L2 Meldeleuchte gelb
L3 Meldeleuchte grün
(L2)
(L1)
(L3)
