5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.3 Включване на линията SIPLACE От софтуерна версия SR.710.0 Издание 12/2016
226
5

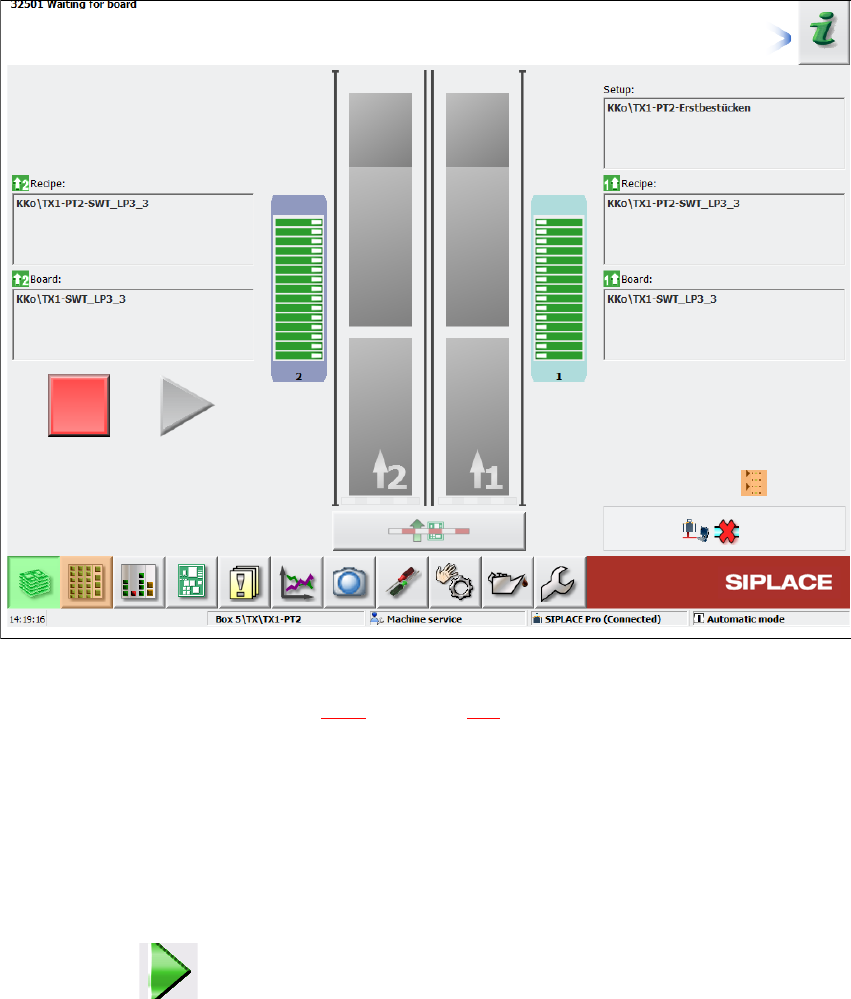

Фиг. 5.3 - 1 Изглед "Производство" след зареждане на софтуера на станцията (например SIPLACEX4i)
В полето за статуса (вижте раздел 5.5.1, страница 231) се показва актуалното състояние на
станцията и действието, което Вие трябва да извършите.
При подкана "Натиснете бутона за стартиране" натиснете един от бутоните за старти-
ране.
Бутоните за стартиране се намират от входящата страна, изходящата страна и върху
полетата за обслужване от лявата и дясната страна на станцията.
Извършва се референциране. След завършване на референцирането станцията е го-
това за работа.
Символът се показва
(активира) в работната област на потребителския интер-
фейс.
Ръководство за експлоатация SIPLACE SX1/SX2 5 Задачи на машината
От софтуерна версия SR.710.0 Издание 12/2016 5.3 Включване на линията SIPLACE
227
5.3.5 Поведение на бутоните за стартиране на машината
Поведението на бутоните за стартиране може да бъде настроено.
Отворете изгледа "Проверка на сензори и функции" (вижте раздел 5.5.3, стра-
ница 232
).
Възможни са следните настройки:
Автоматично стартиране на производство 5
Стандартна настройка.
При натискане на бутона за стартиране производството стартира автоматично.
Да не се променя производственият статус 5
Например за калибриране и тестване на машината.
При натискане на бутона за стартиране се затваря само токовата верига и производството
не започва непосредствено след това.
5
5.3.6 Технологична диаграма "Включване на линията SIPLACE"
Следващата технологична диаграма показва действията, които се извършват след включ-
ване на линията SIPLACE.
ВНИМАНИЕ
Машинните функции могат да се стартират непосредствено чрез GUI, независимо
от настройката на бутона за стартиране. Ако токовата верига вече е затворена, не е
необходимо повторно потвърждение чрез бутона за стартиране на машината.
5 Задачи на машината Ръководство за експлоатация SIPLACE SX1/SX2
5.3 Включване на линията SIPLACE От софтуерна версия SR.710.0 Издание 12/2016
228
5
Фиг. 5.3 - 2 Технологична диаграма "Включване на линията SIPLACE"
Компютър на станция
Включване
Проверка на оборудването (на-
стройка на подаващи модули)
Обучение на маркери
Зареждане на данни за платки
Натискане на бутона за стартиране
Изчакване на референцирането
Вкарване на платка
Изчакване на платките
Проверка на оборудването
(ако масата е маркирана в червено)
Евентуална промяна на конфигурацията на дюзите
Проверка на дюзите
Маркери
OK?
Грешка
на пъте-
Монтиране
Проверка на оборудването
Пълнене на пътеки
Монтиране
Платка в изходяща-
та лента
Шрифт курсив: Извършва се или се съ-
общава от станцията
Да
Да
Не
Не
Задания на машината
Асистент за изтегляне
Задачи на системата
за програмиране
Потвърждение на преоборудва-
не при асистента за изтегляне
Удебелен шрифт: Да се извърши от
оператора
