Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията От софтуерна верси я SR.710.0 Издание 12/2016 6.1 Обменник на дюзи 285 6.1.1.2 Те х н и ч е с к и данни 6 6.1.1.3 Пол ожение на обменника на дюзи за S…
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
284
6.1.1 Обменник на дюзи за SIPLACE SpeedStar
Артикул № 00519715-xx Обменник на дюзи SX, C&P20 за позиция 1 или 2
Артикул № 00519843-xx Обменник на дюзи SX, C&P20 за позиция 3 или 4
или 6
Артикул № 03103649-xx Обменник на дюзи основна конструкция CP/всички - къс
6
Фиг. 6.1 - 1 Обменник на дюзи за SIPLACE SpeedStar
6.1.1.1 Описание
Този обменник на дюзи побира 4 магазина съответно с по 12 гаража за дюзи.
Магазините застават върху общ носач. Те се центроват с два цилиндрични щифта и се фи-
ксират с 4 притискащи копчета. С два маркера за регистрация върху всеки магазин се опре-
деля точната позиция. Правилното положение на магазините върху основния корпус
на
обменника на дюзи се наблюдава с микро превключватели, за да се предотврати сблъсък
на монтиращата глава с евентуално стърчащ нагоре магазин. Всички места в магазина
трябва да са заети, защото защитната верига спира автомата при липсващи или непра-
вилно стоящи магазини.
При монтираната станция за дюзи компонентите могат да
бъдат издухани от дюзите на
SpeedStar и дюзите могат да бъдат изтеглени или изхвърлени.
6
ВНИМАНИЕ
Използвайте магазина за SIPLACE SpeedStar само заедно със SpeedStar.
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.1 Обменник на дюзи
285
6.1.1.2 Технически данни
6
6.1.1.3 Положение на обменника на дюзи за SIPLACE SpeedStar в автомата SX2
6
Фиг. 6.1 - 2 Положение на обменника на дюзи за SIPLACE SpeedStar - пример
Обменник на дюзи за SIPLACE SpeedStar
Размери (дължина х ширина х височина) 314 mm x 94,5 mm x 68,6 mm
Брой на гаражите за дюзи 48
Брой на магазините за дюзи 4
Типове дюзи 10xx, 11xx и 12xx
Време за смяна на дюзите около 2 секунди на дюза
Връзка за въздух под налягане 0,45 MPa (4,5 bar)
(1) Количка за компоненти във вътрешна позиция
(PPW) Обменник на дюзи
(PA) Област за монтиране
(1)
(1)
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.1 Обменник на дюзи От софтуерна версия SR.710.0 Издание 12/2016
286
6.1.1.4 Монтаж
Обменниците на дюзи в автоматите SХ са фиксирани съответно към приспособлението за
изтегляне на количката за компоненти.
6

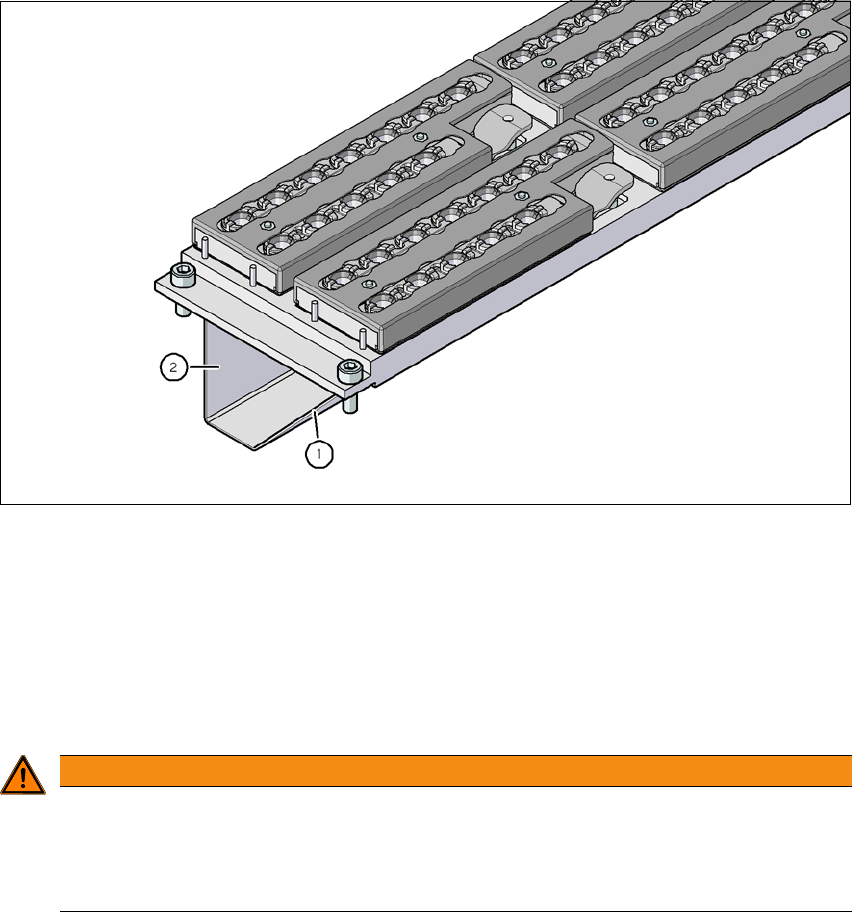

Фиг. 6.1 - 3 Позиция на монтиране
(1) Косата страна сочи в посока на приспособлението за изтегляне на количката за компо-
ненти
(2) Вертикалната страна сочи в посока на транспорта на платки
Разположете обменника на дюзи така, че косата му страна да сочи към приспособле-
нието за изтегляне на количката за компоненти.
6
ПРЕДУПРЕЖДЕНИЕ
Опасност от сблъсък на главата при смесени конфигурации!
При смесени конфигурации съществува опасност от сблъсък на главата.
За всяка монтираща глава монтирайте само съответстващия обменник на дюзи
с магазините за дюзи на съответната монтираща глава.
