6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2 6.7 Станция за скачване за количка за компоненти SIPLACE SX От софтуерна версия SR.710.0 Издание 12/2016 340 6.7.4 Пред упредителна табелка 206 6 – По…
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.7 Станция за скачване за количка за компоненти SIPLACE SX
339
6.7.3 Предупредителни табелки на станцията за скачване
6

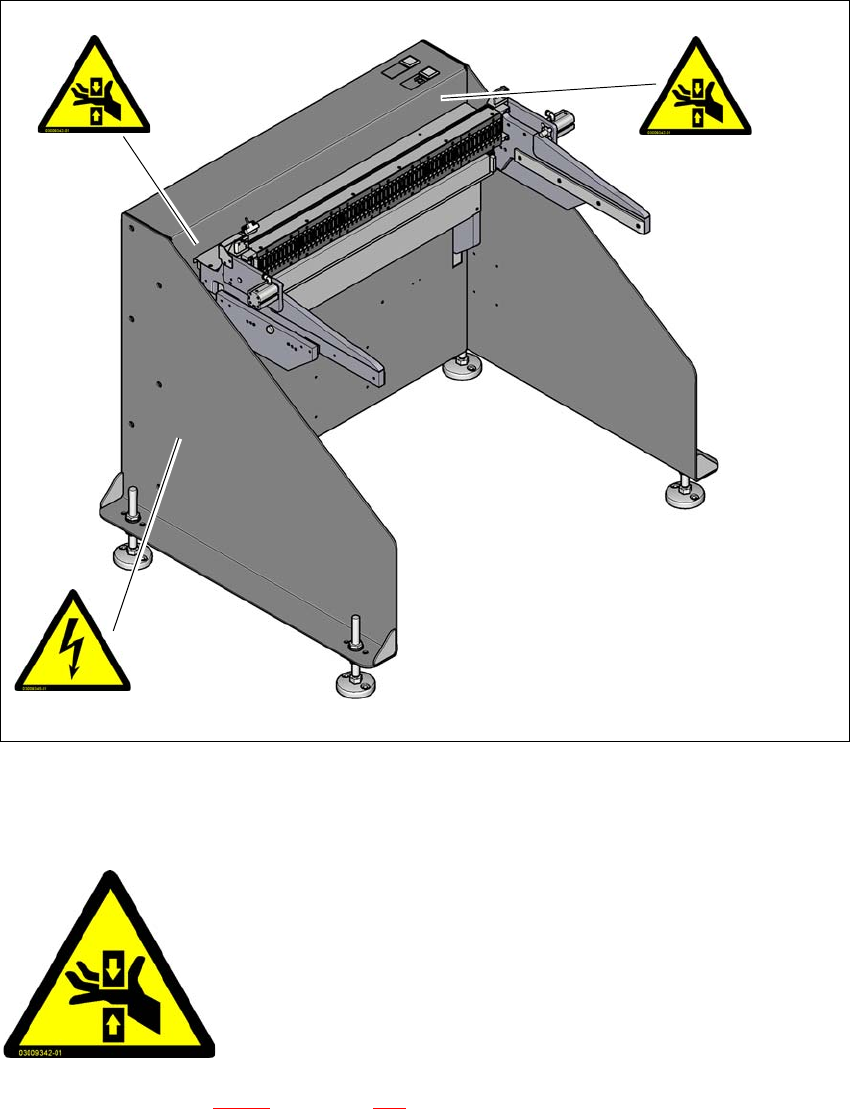

Фиг. 6.7 - 4 Станция за скачване, SIPLACE серия SX - предупредителни табелки
6.7.3.1 Предупредителна табелка W203
6
– Поз. W203 на Фиг. 6.7 - 4, страница 339, Артикул № 03009342-01
–2x върху станцията за скачване за количката за компоненти SIPLACE SX
– по 1х отляво и отдясно зад интерфейса за енергия и данни върху корпуса.
W 203
W 203
W206
6
6
6
ОПАСНОСТ ОТ ПРИТИСКАНЕ!
Бъркането може да доведе до наранявания на
ръцете и дланите.
Не бъркайте в работещата машина
6 Разширения на станцията Ръководство за експлоатация SIPLACE SX1/SX2
6.7 Станция за скачване за количка за компоненти SIPLACE SX От софтуерна версия SR.710.0 Издание 12/2016
340
6.7.4 Предупредителна табелка 206
6
– Поз. W206 на Фиг. 6.7 - 4, страница 339, Артикул № 03009345-01
–1x върху станцията за скачване за количката за компоненти SIPLACE SX.
–3 x върху капаците за електрозахранване.
ОПАСНИ НАПРЕЖЕНИЯ!
Обозначените части се намират под напрежение дори и при
изключен главен превключвател.
Преди сервизни работи откачете машината от мрежата
NAFTA регион: РИСК ОТ ЕЛЕКТРИЧЕСКИ УДАР ИЛИ ИЗГА-
РЯНЕ!
Ръководство за експлоатация SIPLACE SX1/SX2 6 Разширения на станцията
От софтуерна версия SR.710.0 Издание 12/2016 6.8 3D компланарен лазерен модул
341
6.8 3D компланарен лазерен модул
Артикул № 519919-xx 3-D компланарност
3D компланарният лазерен модул работи със светлинна лазерна линия. С него може да се
създава и анализира двуизмерен вертикален профил на изводите на компоненти, напр.
BGA, QFP и др. Анализът съдържа резултати за компланарността (права) и колинеарността
(равнина) на крачетата-компоненти или топчетата-компоненти.
Допълнителна информация можете да намерите в
"Ръководство за монтаж – 3D сензор",
немски+английски [Арт. № 00197084-xx].
6.8.1 Указания за безопасност към сензора на компланарния модул
Сензорът работи с полупроводников лазер с дължина на вълната 670 nm (видим/червен).
Максималната оптична мощност е 60 mW.
Сензорът спада към лазерен клас 3B.
– При работа на сензора задължително спазвайте приложимите разпоредби съгласно
IEC 60825-1:2014 относно "Безопасност на лазерни съоръжения" и действащата в Гер-
мания наредба за предотвратяване на злополуки "Лазерно лъчение" (DGUV наредба
11).
– Също така
спазвайте наредбите за предотвратяване на злополуки във Вашата страна!
От предната и задната страна на корпуса на сензора са поставени следните указателни та-
белки:
6
Фиг. 6.8 - 1 Обозначение за лазерен клас 3B на сензора
