Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 更换 HEAD SOLENOID V AL VE(F2) Page 3-1 1-29 Note  组装 Air Module 1. 依次组装 Elbow Fitting 、 Straight Fitting 、 Filter 2. 插入 O-ring ，用 Screw 拧紧 V…

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.11 HEAD

Version

Title

更换HEAD SOLENOID VALVE(F2)

Page

3-11-28

Note

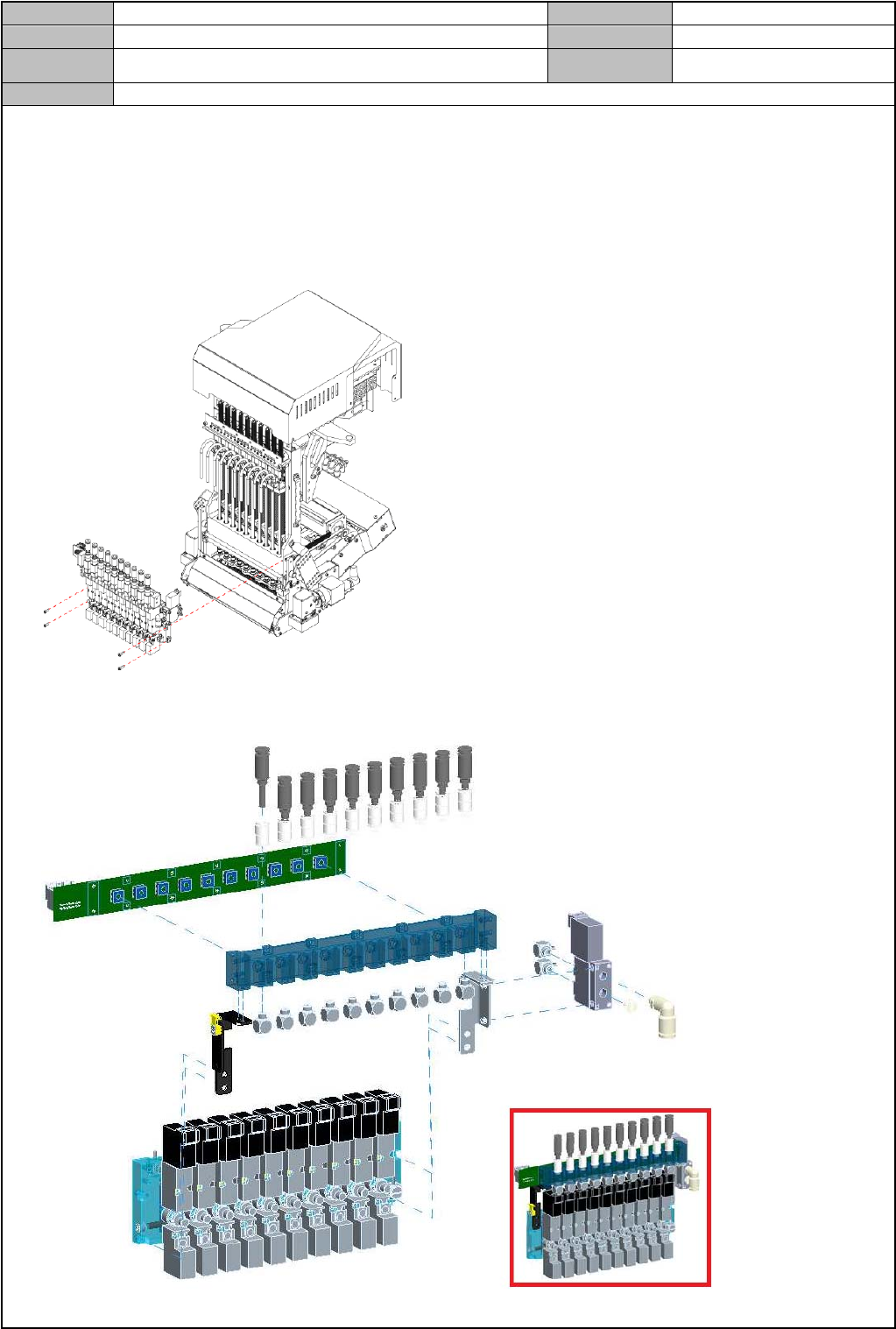

[更换 HEAD SOLENOID VALVE(F2)]

 拆卸 Air Module

拆卸连接到 Air Module Assy 的气动软管，松开固定 Air Module Assy 的固定螺栓后，拆卸

 分解 Air Module

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.11 HEAD

Version

Title

更换HEAD SOLENOID VALVE(F2)

Page

3-11-29

Note

 组装 Air Module

1. 依次组装 Elbow Fitting、Straight Fitting、Filter

2. 插入 O-ring，用 Screw 拧紧 Vacuum Sensor Board

를 Screw(3Kgf.cm)

3. 组装 Plug Fitting 和 Elbow Fitting

4. 用螺丝拧紧 Blow Valve(10Kgf.cm)

5. 用螺丝拧紧 Manifold Plate1 和 2(7Kgf.cm)

6. 用螺丝拧紧 Manifold Plate1 和 2 到 Air Module Assy(10Kgf.cm)

 连接气动软管

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.11 HEAD

Version

Title

更换HEAD SOLENOID VALVE(L2)

Page

3-11-30

Note

[更换 HEAD SOLENOID VALVE(L2)]

 拆卸 Air Module

拆卸连接到 Air Module Assy 的气动软管，松开固定 Air Module Assy 的固定螺栓后，拆卸

 分解 Air Module
