Model DECAN Series Company SAMSUNG TECHWIN Module 3.12 MMI V ersion 01 Tit le MMI IO CHECK(OUTP UT) Page 3-12-13 Note  Right Only Shuttle Conveyor (Dual – Dual – Shuttle)  确认 Gantry 冲撞 Sensor 感应感应 Gantry 冲撞 Sensor 后，确…

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.12 MMI

Version

Title

MMI IO CHECK(OUTPUT)

Page

3-12-12

Note

[MMI IO CHECK(INPUT)]

 确认输入位置、等待位置、安装位置、工作结束位置、输出位置

感应入口、安装、出口传感器后，确认是否在 I/O 画面上显示

 Shuttle Conveyor (Shuttle - Dual - Shuttle)

 Full SingleConveyor (Single - Single - Single)

 Full DualConveyor (Dual - Dual - Dual)

 Left Only Shuttle Conveyor (Shuttle - Dual - Dual)

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.12 MMI

Version

Title

MMI IO CHECK(OUTPUT)

Page

3-12-13

Note

 Right Only Shuttle Conveyor (Dual – Dual – Shuttle)

 确认 Gantry 冲撞 Sensor 感应

感应 Gantry 冲撞 Sensor 后，确认输入侧 I/O 是否正常启动

 确认感应 Dump Box Unlock Sensor

感应 Gantry 冲撞 Sensor 后，确认输入侧 I/O 是否正常启动

 确认 OP Panel Lamp

按下 Ready、Start、Stop、Reset 开关后，确认输入侧 I/O 是否正常启动

※按下 Select 按钮，才能确认 Start 按钮的 I/O

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.12 MMI

Version

Title

MMI IO CHECK(OUTPUT)

Page

3-12-14

Note

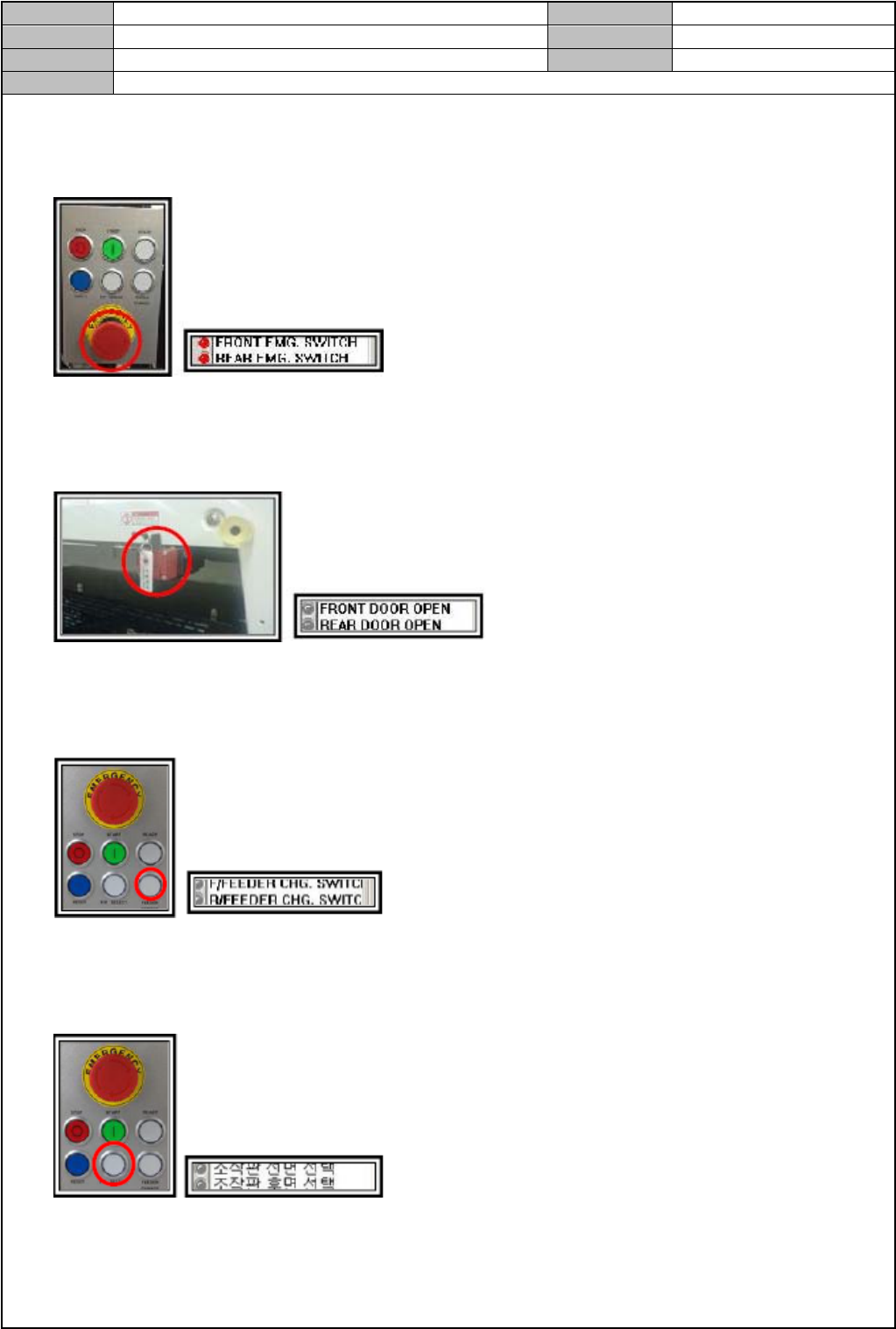

 确认前/后面紧急停止开关启动

按下前方/后方紧急停止开关后，确认输入侧 I/O 是否正常启动

 确认前、后面开门启动

前/后面打开/关闭门启动时，确认输入侧 I/O 是否正常启动

 确认前、后面供应器更换开关启动

按下前方/后方供应器更换开关后，确认输入侧 I/O 是否正常启动

 确认操作面板前面、后面的选择开关启动

启动前方/后方选择开关后，确认输入侧 I/O 是否正常启动
