Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespo ł y Od wersji oprogramowania 710.0 Wydanie 12/2016 3.8 Modu ł y podajnikowe X do serii SIPLACE X 187 3 Rys. 3.8 - 6 Adapter modu ł u podajnikowego d o ser…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.8 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 710.0 Wydanie 12/2016
186
3.8.4.1 Adaptery modułów podajnikowych do serii X z podajnikiem Label Presenter
3

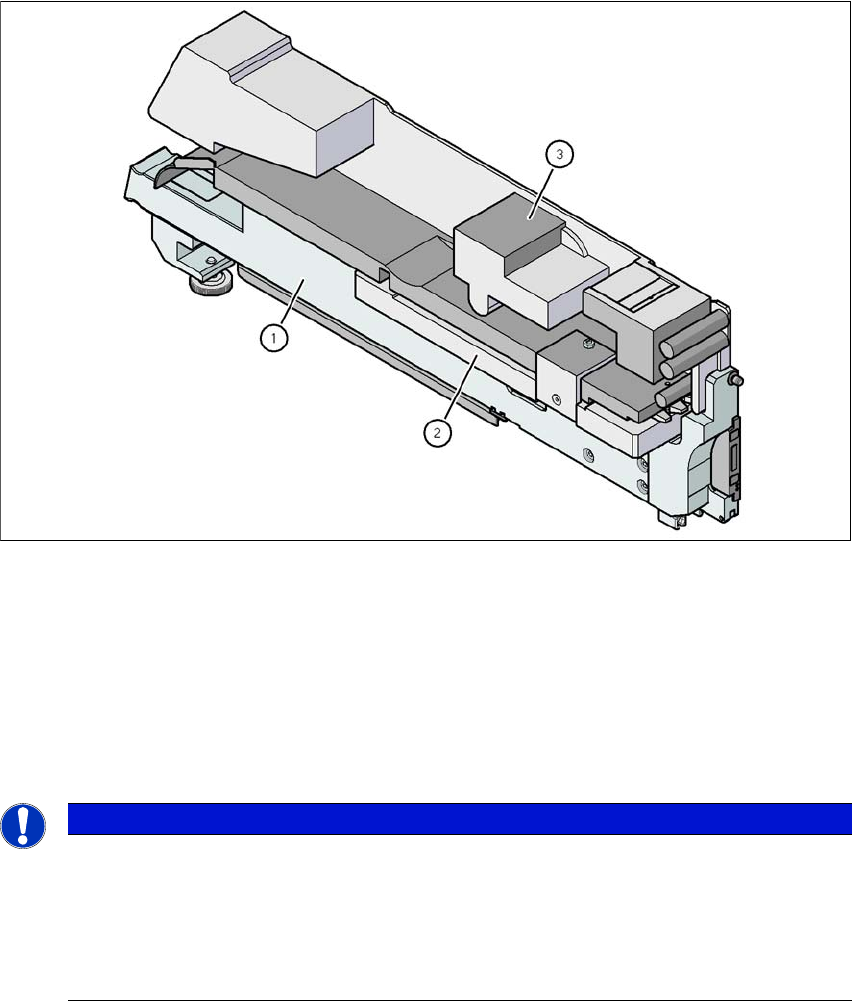

Rys. 3.8 - 5 Adaptery modułów podajnikowych do serii X z podajnikiem Label Presenter
(1) Adapter modułów podajnikowych serii X (nr artykułu 00141305-xx)
(2) Płytka adaptera dla Label Presenter (nr artykułu 00141310-xx)
(3) Label Presenter
3.8.4.2 Adapter modułu podajnikowego do serii X z wibracyjnym podajnikiem wzdłużnym
3
3
WSKAZÓWKA
Zastosowanie płyty adaptera
Do zakresu dostawy adaptera do modułów podajnikowych z serii X należy jeszcze płytka
adaptera:
Do podzespołów o wysokości do 16,5 mm należy stosować płytkę adaptera.
Podzespoły wysokości 16,5 mm i 25 mm są przetwarzane bez płytki adapterowej.
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.8 Moduły podajnikowe X do serii SIPLACE X
187
3
Rys. 3.8 - 6 Adapter modułu podajnikowego do serii X z wibracyjnym podajnikiem wzdłużnym
(1) Adapter modułów podajnikowych serii X (nr artykułu 00141305-xx)
(2) Płytka adapterowa 16,5 mm (zawarta w zakresie dostawy)
(3) Podłużny przenośnik wibracyjny typu 3 (nr artykułu 00142031-xx)
Szerokość 34,4 mm
Liczba ścieżek na moduł podajnikowy 1, 2 lub 3 3
Liczba zajętych stanowisk modułów podajnikowych3 3
Zapas podzespołów Na magazynek prętowy maks. 150 szt., 3
zależnie od długości podzespołów 3
Specyficzne dane dla magazynków prętowych Szerokość 9,5 mm / 3 szt. 3
Szerokość 15 mm / 2 sztuki 3
Szerokość > 15 mm / 1 sztuka 3
Szerokość 30 mm / 1 sztuka 3
Czas wibrowania nastawny w SIPLACE Pro w zakresie od 400 do ponad
1000 msec 3
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.8 Moduły podajnikowe X do serii SIPLACE X Od wersji oprogramowania 710.0 Wydanie 12/2016
188
3.8.4.3 Adapter modułu podajnikowego do serii X z podajnikiem Reject Conveyor (moduł
odrzutowy)
3
Rys. 3.8 - 7 Adapter modułu podajnikowego do serii X z podajnikiem Reject Conveyor
(1) Adapter modułów podajnikowych serii X (nr artykułu 00141305-xx)
(2) Płytka adapteru do podajnika Reject Conveyor (nr artykułu 00141308-xx)
(3) Reject Conveyor (moduł odrzutowy)
