6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.11 Kamery stacjonarne Od wersji oprogramowania 710.0 Wydanie 12/2016
390
6.11 Kamery stacjonarne
6.11.1 Stacjonarna kamera podzespołów P&P, typ 25, 16 x 16, cyfrowa (kamera FC)
Nr kat. 03105205-xx Kamera podzespołów stacjonarna 16x16 cyfrowa, typ 25
6

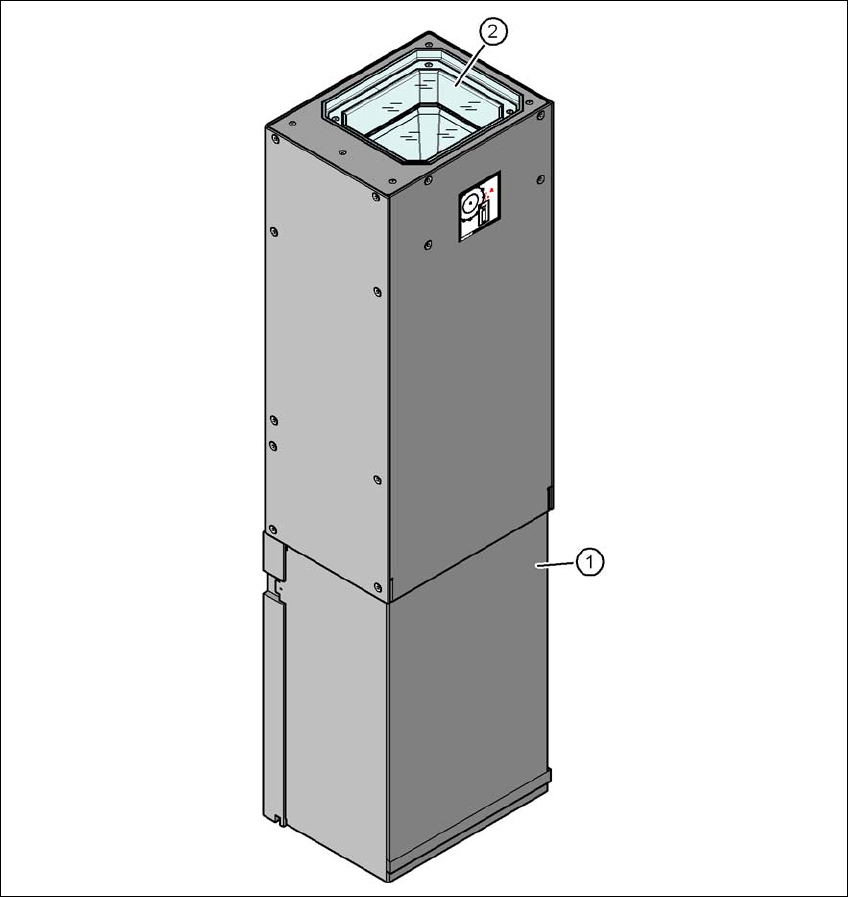

Rys. 6.11 - 1 Stacjonarna kamera podzespołów P&P, typ 25, 16 x 16, cyfrowa (kamera FC)
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
6.11.1.1 Wskazówki bezpieczeństwa
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
Przy wymianie głowicy montażowej TwinStar na MultiStar stacjonarna kamera po-
dzespołów instalowana jest w dolnej pozycji.
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.11 Kamery stacjonarne
391
6.11.1.2 Dane techniczne
6
Wymiary podzespołu 0,2 mm x 0,2 mm do 16 mm x 16 mm przy pojedynczym pomiarze
podzespołu
Gama podzespołów 0402 do SO, PLCC, QFP, podstawka, wtyczka, BGA, podzespoły
specjalne, Bare Die, Flip-Chip, Shield
Min. raster nóżek 0,25mm
Min. szerokość nóżek 0,1mm
Min. raster kulek 0,14mm
Min. średnica kulek 0,08mm
Pole widzenia 19,4 mmx19,4 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.11 Kamery stacjonarne Od wersji oprogramowania 710.0 Wydanie 12/2016
392
6.11.2 Kamera podzespołów stacjonarna P&P, typ 33, 55 x 45, cyfrowa
Nr kat. 03105198-xx Kamera stacjonarna dla głowicy CPP, typ 33
6
Rys. 6.11 - 2 Budowa stacjonarnej kamery cyfrowej podzespołów P&P, typ 33, 55 x 45
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
