6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X Od wersji oprogramowania 710.0 Wydanie 12/2016
378
6

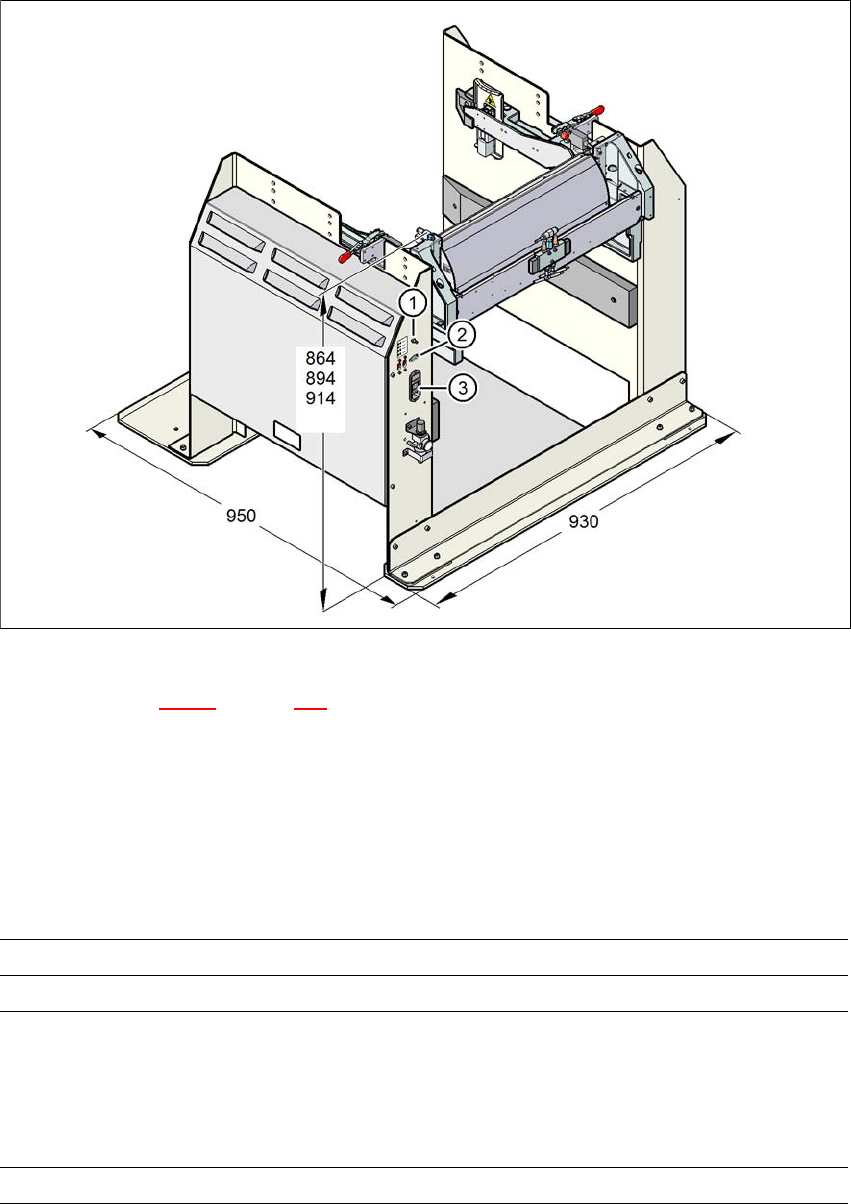

Rys. 6.8 - 2 Stacja dokowania - wymiary w milimetrach, punkty przyłączeniowe
Legenda do rys. 6.8 - 2, strona 378
(1) Przyłącze sprężonego powietrza
(2) Przyłącze magistrali CAN
(3) Przyłącze zasilania prądowego
6.8.2 Dane techniczne
6
Wymiary gabarytowe
Długość x szerokość 950mmx930mm
Wysokość 864 mm przy wysokości transportera płytek drukowanych 900
mm
894 mm przy wysokości transportera płytek drukowanych 930
mm
914 mm przy wysokości transportera płytek drukowanych 950
mm
Ciężar 120 kg
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X
379
6
6
Parametry przyłącza sprężone-
go powietrza
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Przyłącze sprężonego powie-
trza
złącze wtykowe KS 2-M5-A
Zużycie powietrza sprężonego 50 Nl/min
*a
Napięcie przyłączeniowe 88 - 264 V~
Prąd znamionowy 3,5 A (230 V~)
7 A (115 V~)
Wydajność 0,8 kW
*)a W normalnych warunkach atmosferycznych przy 20°C i 1013 hPa
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.8 Stacja dokowania do wózka na podzespoły SIPLACE seria X Od wersji oprogramowania 710.0 Wydanie 12/2016
380
6.8.3 Wymiary gabarytowe stacji dokowania z zadokowanym wózkiem na podze-
społy
6
Rys. 6.8 - 3 Stacja dokowania z zadokowanym wózkiem na podzespoły - wymiary w milimetrach
(1) Wózek na podzespoły
(2) Stacja dokowania
