R e v 1 . 00c 机械控制参数 4-66 (3)VCS 种类 № 类别 内 容 1 0 标 准 VCS 用 2 1 高分辨率 VCS 用 3 2∼3 预备 (4) 窗口尺寸 № 类别 内 容 1 0 视野口 7.2mm 用 2 1 视野口 15.0mm 用 3 2 视野口 20.0mm 用 4 3 视野口 25.0mm 用 5 4 视野口 32.0mm 用 6 5∼15 预备
Rev1.00c
机械控制参数
4-65
4-4-10 各 MNVC VCS 种类的设定

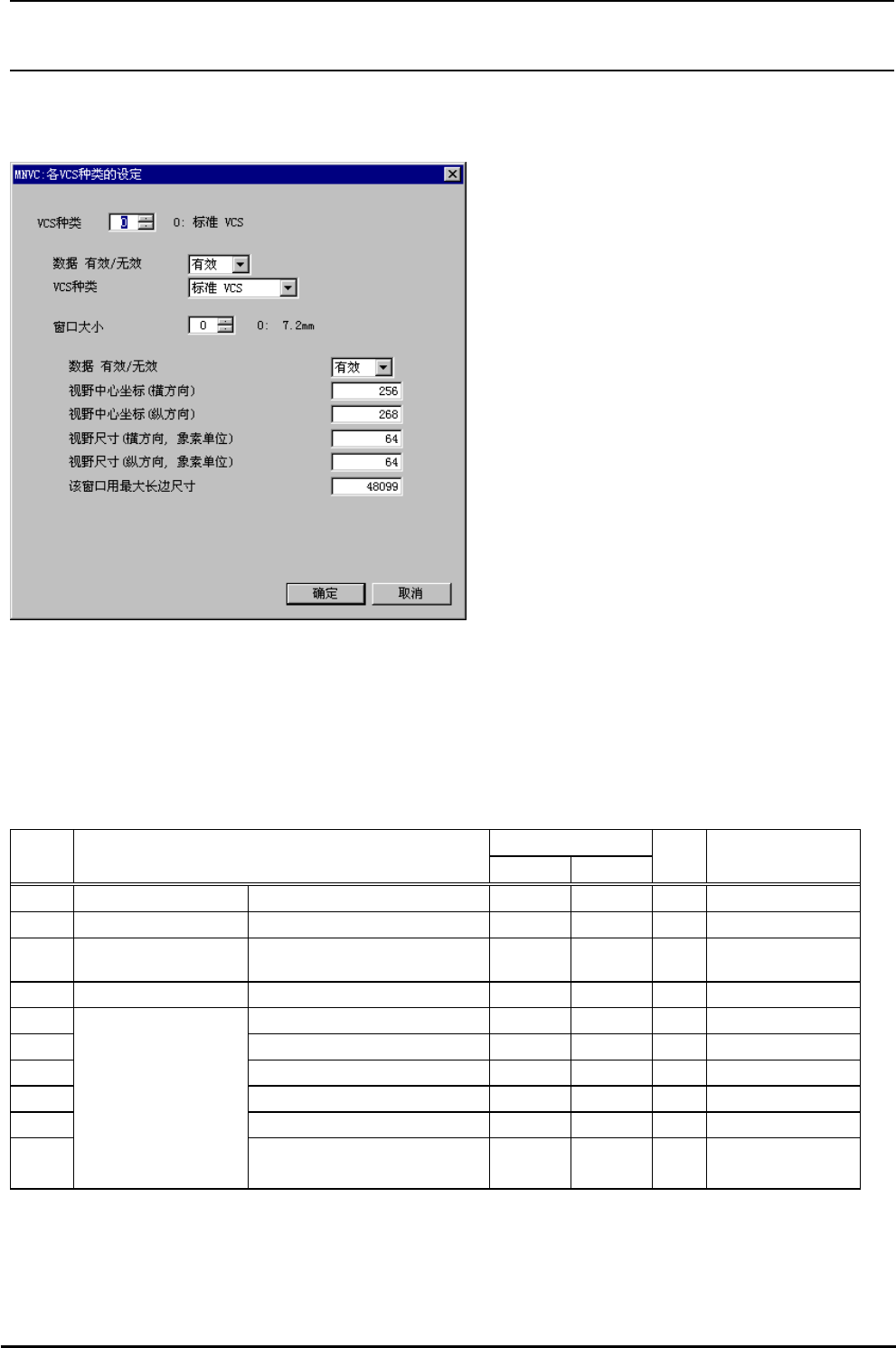

图 4-4-10 各 MNVC VCS 种类的设定
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[MNVC]→[各 VCS 的设定]
起动∶[画像]按钮→[MNVC]标标→[各 VCS 的设定]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
VCS种类
0 3 参照(3)VCS 种类
2
数据有效/无效
0:无效、1:有效
3
VCS的种类
0:标准 VCS
4:高分辨率 VCS
4
窗口尺寸ﾞ
0 15 参照(4)窗口尺寸
5
数据有效/无效
0:无效、1:有效
6
视野中心坐标(横方向)
像素 8的倍数
7
视野中心坐标(纵方向)
像素
8
视野尺寸(横方向)
像素 16的倍数
9
视野尺寸(纵方向)
像素
10
各窗口尺寸的控制
参数
适用于该窗口的最大长边
尺寸
0.1
μm
注) 在数据有效/无效选择了无效后，以后的项目不能编辑。
Rev1.00c
机械控制参数
4-66
(3)VCS 种类
№ 类别 内 容
1 0 标准 VCS 用
2 1 高分辨率 VCS 用
3 2∼3 预备
(4)窗口尺寸
№ 类别 内 容
1 0 视野口 7.2mm 用
2 1 视野口 15.0mm 用
3 2 视野口 20.0mm 用
4 3 视野口 25.0mm 用
5 4 视野口 32.0mm 用
6 5∼15 预备
Rev1.00c
机械控制参数
4-67
4-4-11 MNVC 元件控制参数
图 4-4-11 MNVC 元件控制参数
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[MNVC]→[元件控制参数]
起动∶[画像]按钮→[MNVC]标标→[元件控制参数]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
数据有效/无效
0:无效
1:有效
2
纵长姿势控制最小长边尺
寸法(长边为该值以上时控
制纵长)
0.1
μm
3
适用最大长边尺寸
0.1
μm
4
元件控制参数
最大对角尺寸
0.1
μm
注) 在数据有效/无效选择了无效后，以后的项目不能编辑。
