사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.2 PCB 바코드 스캐너 221 6.1 .7 위치 탐지 노즐 체인저의 각 매거 진에는 위치 탐지를 위한 포지셔닝 피듀셜이 있습니다 . 6 그림 6.1 - 5 노즐 체인저 - 위치 탐지 (1) 포지셔닝 피듀셜 (2) 매거진에서 포지셔 닝 피듀셜을 기준으로 한 노…
6 스테이션 확장 사용자 매뉴얼 SIPLACE D4i
6.1 12 노즐 Collect&Place 헤드용 노즐 체인저 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
220
6

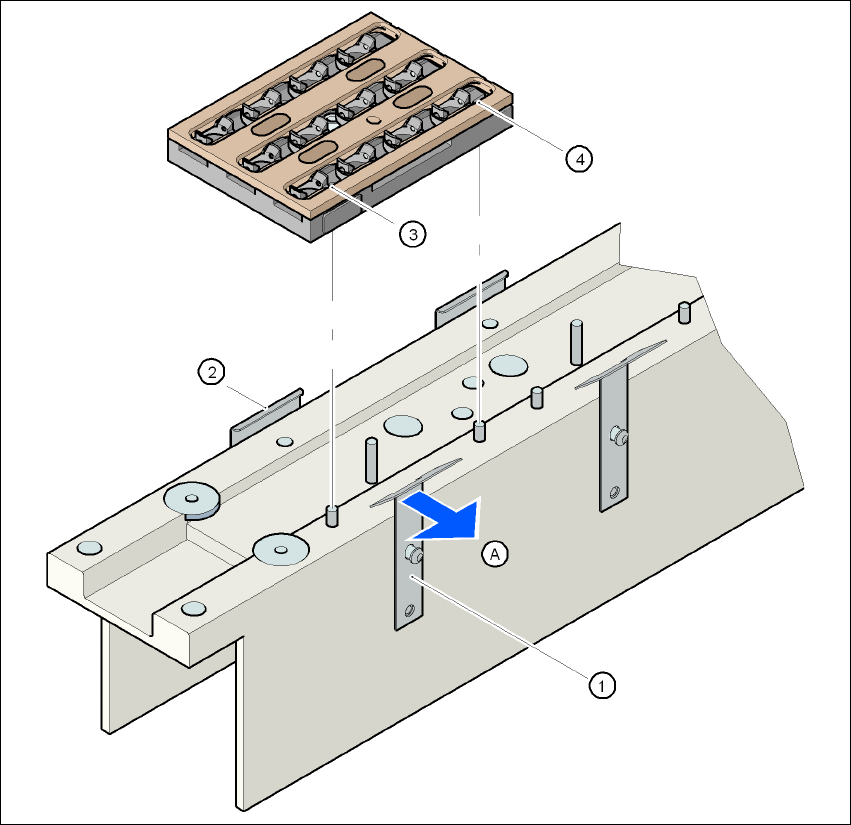

그림 6.1 - 4 매거진 변경
(1) 스프링 후크
(2) 고정 클램프
(3) 센터링 구멍
(4) 슬롯
(5) 스프링 후크를 눌러 매거진으로부터 벗겨냅니다 .
사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.2 PCB 바코드 스캐너
221
6.1.7 위치 탐지
노즐 체인저의 각 매거진에는 위치 탐지를 위한 포지셔닝 피듀셜이 있습니다 .
6
그림 6.1 - 5 노즐 체인저 - 위치 탐지
(1) 포지셔닝 피듀셜
(2) 매거진에서 포지셔닝 피듀셜을 기준으로 한 노즐의 위치
6.2 PCB 바코드 스캐너
6.2.1 설명
품목 번호 00119682-xx 1D PCB 바코드 스캐너
품목 번호 00119679-xx 2D PCB 바코드 스캐너
품목 번호 00119430-xx PCB 바코드 스캐너 어셈블리 키트
PCB 바코드 스캐너를 사용해 바코드를 자동으로 PCB 에 기록하거나 PCB 의 바코드를 읽을 수
있습니다 . PCB 바코드 스캐너는 직렬 인터페이스를 통해 판독 데이터를 전송 컨트롤러로 전송
하며 이 데이터는 이후의 처리를 위해 CAN 버스를 통해 장비 컨트롤러로 전송됩니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE D4i
6.2 PCB 바코드 스캐너 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
222
6
그림 6.2 - 1 PCB 바코드 블록 다이어그램
PCB 바코드 스캐너는 PCB 컨베이어 상의 실장기 입력 방향에 설치합니다 . 각 장비에 장치를 최
대 4 개까지 설치할 수 있습니다 . 이중 컨베이어의 두 트랙에서 PCB 의 상단과 하단의 바코드 라
벨을 스캔하도록 바코드 스캐너가 장착되어 있습니다 .
바코드 스캐너는 2 가지 버전이 있습니다 .
– 1D 바코드 스캐너
이 바코드 스캐너는 바코드를 처리합니다 . 6
– 2D 바코드 스캐너
이 바코드 스캐너는 매트릭스 코드를 처리합니다 . 매트릭스 코드는 주로 바코드 라벨 공
간이 충분하지 않을 경우에 사용합니다 . 2D 바코드 스캐너는 기존의 바코드도 읽을 수
있습니다 . 6
장치 번호
1
BC 스캐
너
상단
분배
보드
전송
컨트롤러 ,
우측
BC
스캐너
하단
2
3
BC 스캐
너
상단
분배
보드
전송
컨트롤러 ,
좌측
BC
스캐너
하단
4
장비
컨트롤러
제어
컴퓨터
SIPLACE Pro
컴퓨터
LANCAN 버스V-24V-24
