사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.6 안전 장비
65
컴포넌트 카운터 ( 그림 2.6 - 3 의 항목 4) 2
삽입된 컴포넌트의 개수를 표시합니다 .
포지티브 래칭이 지원되는 비상 정지 버튼 ( 그림 2.6 - 3 의 항목 5 및 그림 2.6 - 4 의 항목 1) 2
EMERGENCY STOP 버튼은 빨간색이며 이 버튼을 누르면 전원 버튼이 ON 상태에서 시스템을
정지시킵니다 . 비상 정지 버튼을 누르면 안전 회로의 스위칭 접점이 개방되고 PCC(Protective
Contactor Combination) K1 이 이동합니다 . 갠트리 축의 연결 전압 (200V) 과 스타 축의 연결
전압 (150V) 공급이 중단됩니다 . DP 축 및 Z 축의 서보 앰프에는 계속해서 40VDC 가 공급됩니
다. 비상 정지 버튼의 시그널링 접점이 닫히고 "EMERGENCY-STOP pressed" 메시지가 화면에
나타납니다 . 다음 모듈이 활성화됩니다 .
– PCB 컨베이어
– PCB 클램핑
– 폭 조절
– 레이저 광벽
– 사용된 테이프 절단기
참고
실장이 중단된 다음 장비가 다시 올바로 작동하면 실장을 계속하거나 취소할 수 있습니다 . 2
보호 덮개 스위치 1, 2, 3 및 4( 그림 2.6 - 5 의 항목 1, 2, 3 및 4) 와 PCB 컨베이어 입력 및 출력 쪽
의 덮개 플랩용 보호 스위치 ( 그림 2.6 - 5
의 항목 5 및 6) 2
이 스위치는 보호 덮개와 덮개 플랩이 닫혀 있는지를 확인합니다 . 닫혀있으면 비상 정지 접점이
폐쇄되며 시그널링 접점이 개방됩니다 . 덮개나 덮개 플랩 중 하나가 열려 있으면 비상 정지 접점
은 개방되고 시그널링 접점이 폐쇄됩니다 . 일부 컴포넌트는 작동을 멈추거나 계속 작동합니다
(69
페이지의 그림 2.6 - 8 참조 ).
CO 트롤리 연결용 소켓 ( 그림 2.6 - 6 의 항목 1) 2
이 소켓은 컴포넌트 트롤리가 필요로 하는 전압과 압축 공기를 공급하기 위해 사용됩니다 . 또한
안전 회로 및 시그널링 회로의 단자도 이 소켓에 통합되었습니다 . 이렇게 하면 장비가 컴포넌트
트롤리보다 먼저 시작되는 것을 방지해줍니다 . 컴포넌트 트롤리가 연결되지 않은 경우
PCC(Protective Contactor Combination) 가 이동하며 모든 모듈이 비활성화됩니다 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.6 안전 장비 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
66
CO 테이블 상승용 푸시 버튼 ( 그림 2.6 - 6 의 항목 2) 2
이 푸시 버튼을 사용하여 컴포넌트 트롤리 테이블 베드를 올리거나 내립니다 . 이 푸시 버튼과 컴
포넌트 테이블용 을 사용하려면 먼저 컴포넌트 테이블 범위에서 실장 헤드를 이동하고 버튼의
플랩을 열어야 합니다 . 컴포넌트 테이블을 변경한 후 먼저 버튼의 플랩을 다시 닫아야 합니다 .
– 플랩이 닫혀있으면 바상 정지 회로 접점이 폐쇄되고 시그널링 접점이 개방됩니다 . 그러면 장
비의 사용 준비가 완료된 것입니다 .
– 플랩이 열리면 비상 정지 회로가 차단되고 시그널링 접점이 폐쇄됩니다 . 플랩을 닫을 것을
요구하는 에러 메시지가 화면에 나타납니다 . 그러면 시작 버튼을 사용하여 장비를 재시작할
수 있습니다 .
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.6 안전 장비
67
2.6.3 PCC 및 서비스 소켓의 위치
2

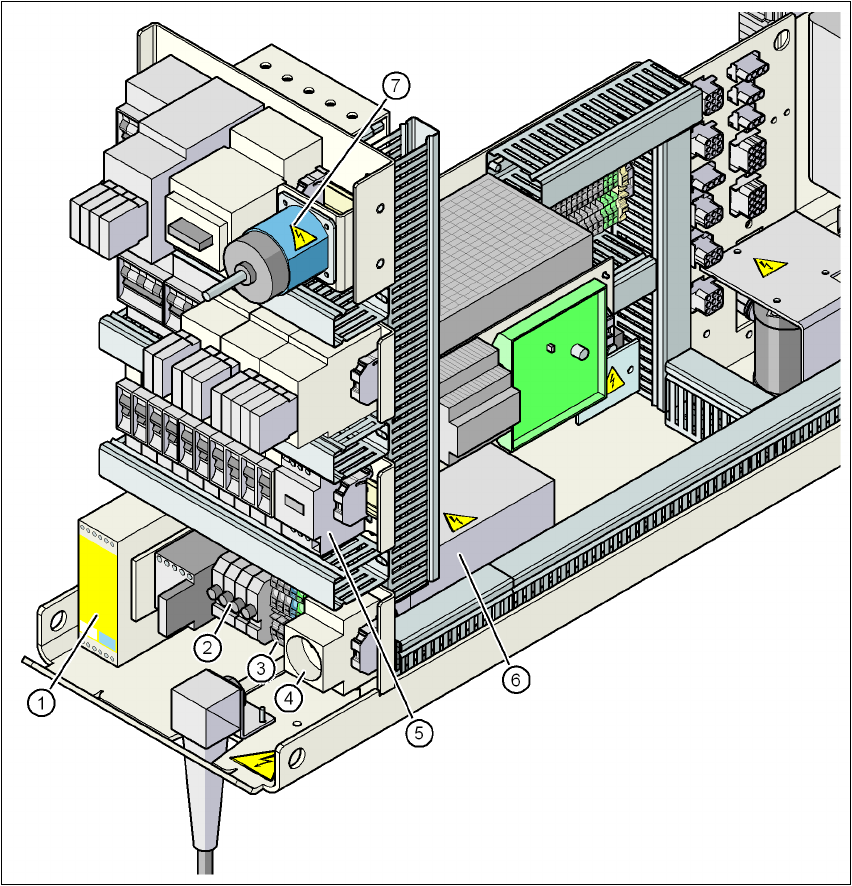

그림 2.6 - 7 PCC 및 서비스 소켓의 위치
(1) PCC(protective contactor combination) K1
(2) 퓨즈 FU, FV, FW, FBU
(3) 인피드 단자 X100
(4) BU1 서비스 소켓
(5) 방전 리액터 Z2
(6) 라인 필터 Z1
(7) 메인 전원 스위치 S1
