JaNets 使用说明书 5 车间作业设置
5-1
第5章 车间作业设置
什么是车间作业设置?
生产线配置、机器的排列、对单元使用状况进行设置。
5-1 车间作业设置的启动与退出

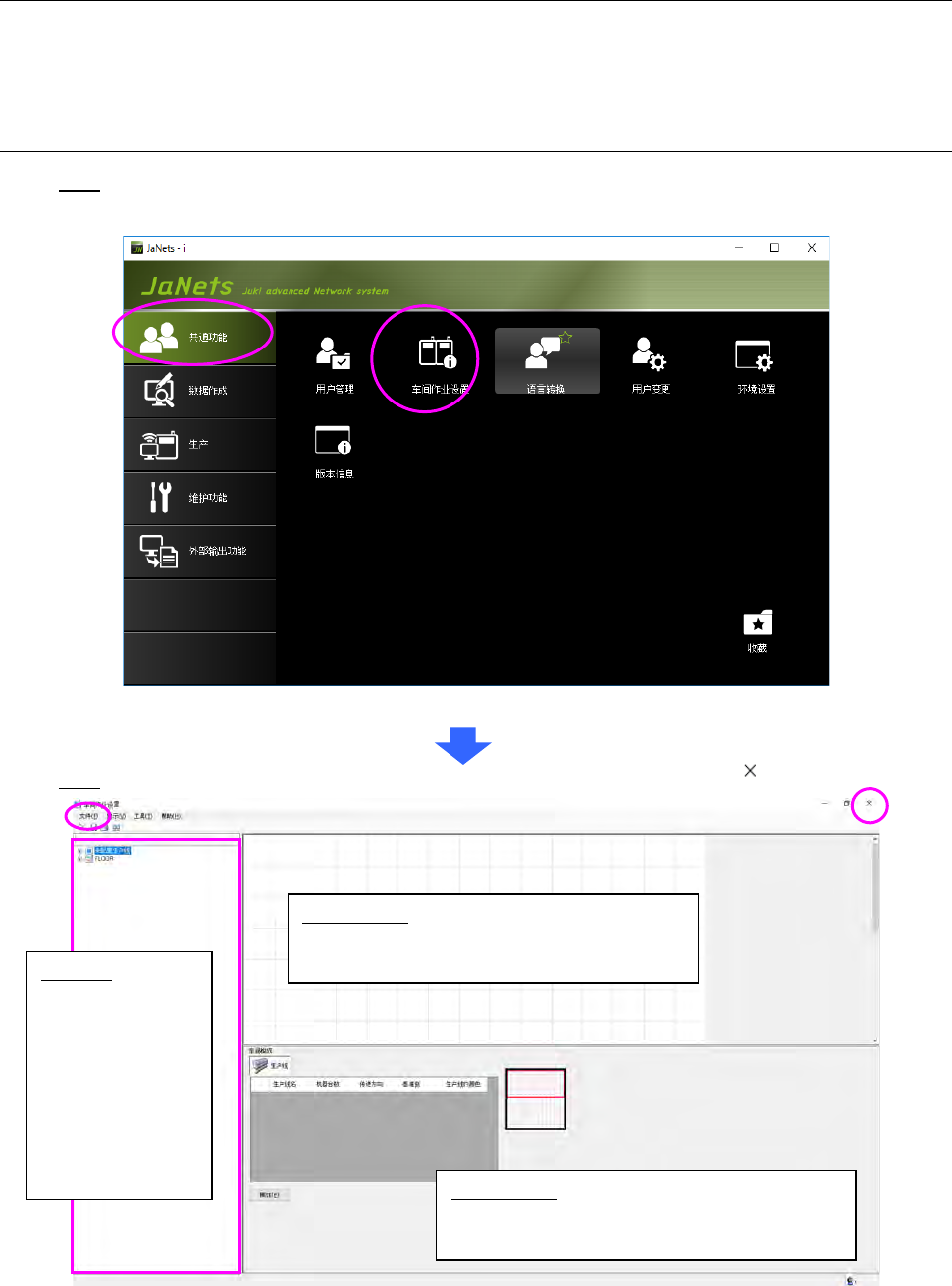

启动：请双击 JaNets 平台的「共通功能」选项卡里的「车间作业设置」。
图 5-1-1 JaNets 平台
退出：选择「文件」-「退出车间作业设置」，或点击右上角标题栏的关闭（ )。
图 5-1-2 车间作业设置基本画面
控件显示区域：
显示设备列表的一览表、对车间的配置、
生产线的构成、机器的单元信息进行图像化显示
详细显示区域：
显示车间、生产线、机器、Banner 的详细信息。
显示设备列表的过程中不能显示以上的详细内容
树形控件：
（车间构成树形）以
树形的形式显示车
间、生产线、机器、
设备的配置构成。
（设备树形）显示全
厂的设备。
※通过切换树形的
种类，右侧画面也
会切换。
JaNets 使用说明书 5 车间作业设置
5-2
5-1-1 菜单项目
表 5-1-1 菜单项目的说明
菜单项目
快捷键
内容
文件
(F)
新建
(N)
制作生产线、机器、设备
删除
(D)
删除车间构成树形里选择的生产线、机器
改名
(M)
变更车间树形里选择的车间名、
生产线名、机器名
保存
(S)
Ctrl+S
保存设置内容
打印
(P)
Ctrl+P
显示打印设置画面
输出文本
(T)
显示输出文本设置画面
退出车间作业设置
(X)
退出车间作业设置
显示
(V)
生产线管理器
(E)
切换显示
/
隐藏生产线管理器
工具条
(T)
切换显示
/
隐藏工具条
状态栏
(B)
切换显示
/
隐藏状态栏
工具
(T)
固定设置
(P)
显示固定供应装置设置画面、
固定吸嘴设置画面
环境设置
(E)
显示环境设置画面
设备设置
(Q)
显示设备设置画面
粘接参数设置
(A)
显示设置粘接剂参数画面
设置监视生产线
(L)
显示设置监视生产线画面
※
帮助
(H)
目录
(C)
显示帮助
版本信息
(A)
显示版本信息
※ 仅追加 Line Manager 选购项时显示。
工具条
图 5-1-3 工具条
表 5-1-2 工具条项目的说明
项目
内容
删除图标
删除车间构成树形里选择的生产线、机器、设备
保存图标
保存设置内容
打印图标
显示打印设置画面
设置监视生产线图标
显示设置监视生产线画面※
※ 仅追加 Line Manager 选购项时显示。
5-1-2 监视生产线的编辑限制
1. 车间有监视中的生产线时・・・不能变更或删除车间名称。
2. 选择监视中的生产线・・・不能进行车间配置和生产线名称、生产线构成、生产线配置统一
删除的变更。
3. 不能变更监视中的生产线所配置机器的详细设置。
删除
保存
打印
设置监视生产线
Line
JaNets 使用说明书 5 车间作业设置
5-3
5-2 车间‐操作方法
5-2-1 新作成车间
选择未配置车间构成树形的生产线阶层，或选择车间阶层的状态下，应执行以下①，②中任意一
个操作。
① 选择「文件」‐「新作成」‐「车间」。
② 点击鼠标右键根据弹出菜单的显示，选择「新作成」‐「车间」。
图 5-2-1 新作成「车间」（②的操作）
图 5-2-2 新作成车间对话框
车间名 ： 最多可以设置 20 个字母。大写字母、小写字母不予区别。
可以使用半角英文字母数字和特殊文字。
但不能使用以下的特殊字符。（「”」「#」「&」「’」「<」「>」）
不能登录与生产线、机器、设备同名的车间名。
OK ： 在车间构成树形中追加车间，选择状态。
