JaNets 使用说明书 7 编辑程序
7-130
(12) 替换项目（检查（检查芯片站立））
在下面的画面中的检查（检查芯片站立）项目里设置要替换的数据。
图 7-180 替换项目(检查（检查芯片站立）)画面
(13) 替换项目（弯脚固定）
在弯脚固定项目对替换数据进行说明。
图 7-181 替换项目(弯脚固定)画面
在树形控件中选择「检查」，
显示画面。
然后在右侧画面里打开「检查芯
片站立」的画面。
单击「开始替换」即开始替换，
并显示「元件数据列表显示」画面。
单击「开始替换」即开始替换，
并显示「元件数据列表显示」画面。
在树形控件中选择「弯脚固定」，
显示画面。
JaNets 使用说明书 7 编辑程序
7-131
(14) 替换项目（点胶）
在以下画面设定点胶条件项目所要替换的数据。
图 7-182 替换项目（点胶条件）画面
(15) 元件数据一览表示画面
当在替换条件设定画面或者替换项目画面选择了「替换」时，在替换条件设定画面显示按设
定条件提取的替换对象元件数据一览。
图 7-183 元件数据一览表示画面
替换
：开始替换现在所选择行的元件数据。
全部替换 ：开始所显示的全部元件数据的替换。
关闭 ：停止替换。
点击「替换」或「全部替换」后，
显示「替换问询」画面，问询是否进行
替换。
选择工具条的「点胶」则显示
出画面。
无贴片数据时在工具条不显
示「点胶」
JaNets 使用说明书 7 编辑程序
7-132
(16) 替换询问画面

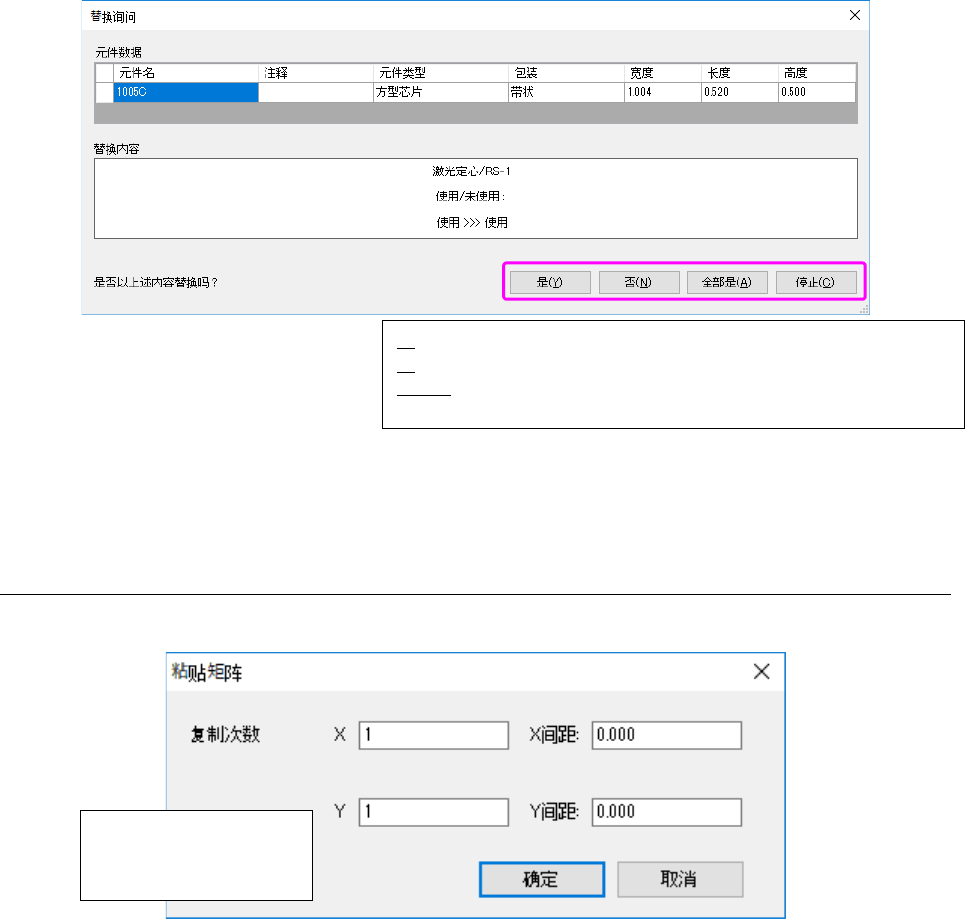

在(15)中勾选「询问替换」选项时，会进行替换项目询问。
图 7-184 替换询问画面
7-6-2-2 粘贴矩阵<电路配置画面及贴片数据>
将保存在剪贴板里的数据插入到光标位置。
图 7-185 粘贴矩阵画面
※ 以下的情况不能进行展开粘贴。
①贴片数据数超过 30,000 个时，会显示提示并中止展开复制。
②贴片数据超出电路时。这时会显示提示，通过选择「确定」按钮执行展开粘贴。
按照 X、Y 的复制次数，一
边累加各自的间距，
一边按矩阵状复制。
是：替换当前显示的元件数据的替换内容。
否：跳过显示的元件数据后，显示下一个替换内容。
全部是：对显示的元件数据的替换内容之后的询问，全部以「是」
进行替换（仅限显示的元件全部替换）。
