JaNets 使用说明书 5 车间作业设置
5-77
左右对称复制
拖动鼠标，圈住要复制的送料器，在选择的状态下点击鼠标右键，从显示的弹出菜单中选择
「左右对称复制」。
「左右对称复制」仅对有左、右站台的机器有效。
图 5-9-43 执行复制时的配置位置
※ 对于线/点/左右对称复制，托盘元件不会被复制。此外，在选择了横跨前后台架（或者左右站
台）的送料器时，不实施复制。
※ 对应的台架不是相同种类（孔数/驱动形式）时，复制不会进行。
选择左侧的供料器时会将供料器复制
到右侧，选择右侧的供料器时则将供
料器复制到左侧。
JaNets 使用说明书 5 车间作业设置
5-78
5-9-5-8 设置供料器组
在机器上浏览供料器组
要在机器上对供料器组（供料器配置信息）进行浏览，请参见下面的内容。或者，在供料器
组一览表里选择供料器组，点击鼠标右键，从弹出菜单中选择「浏览组」后，会将供料器组
读入当前显示中的机器里。
图 5-9-44 供料器组浏览前后
新注册供料器组
图 5-9-45 输入供料器组名
将要浏览的供料器组拖放
到分布画面里。
变为拖放的供料器组
的分布配置。
输入要注册的供料器组的名称（最多
20
个半角字符）。
输入后，注册按钮会变为有效，点击注册按钮会显示确
认提示信息，选择「是」，供料器组即被注册。
显示浏览送料器组
的名称。
JaNets 使用说明书 5 车间作业设置
5-79
对已有的供料器组进行更新
1. 在固定供应装置设置画面的供料器组名栏里，输入要更新的供料器组名。
2. 经过「注册」，显示确认信息后，选择「是」，则栏里显示名称的供料器组，即被更新为当前
显示的分布配置信息。
※如果输入了固定供料器组里没有的供料器组名，则按新注册供料器组的处理进行相同的操作。
解除机器与供料器组的关联
1. 显示要解除关联的机器的分布画面。
2. 若是与供料器组关联的机器，请选择图 5-9-45 中的[解除关联]。

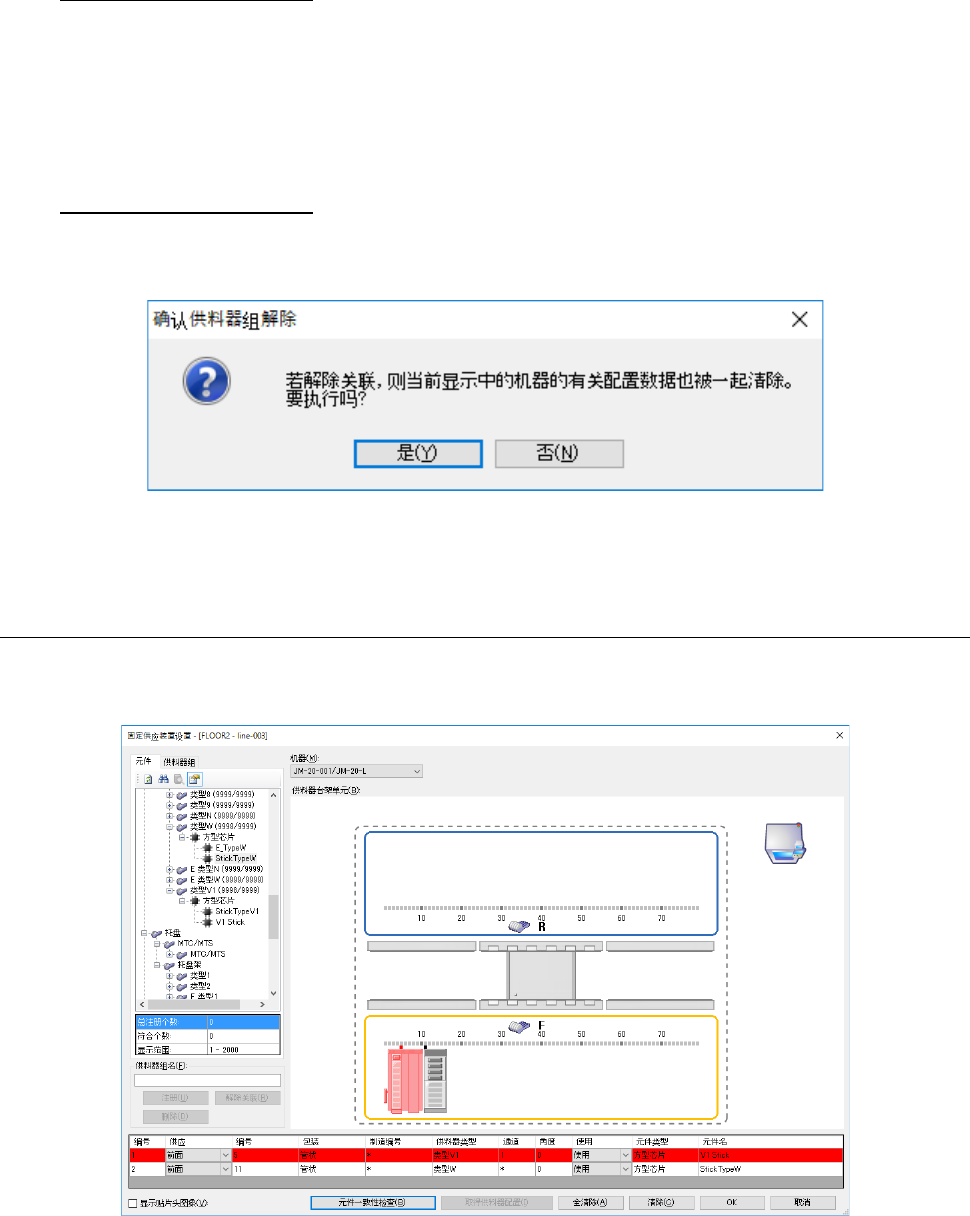

图 5-9-46 确认解除供料器组关联的提示
※解除关联后，供料器组名栏的显示及配置到该处的供料器信息，即被全部删除。
5-9-5-9 元件一致性检查
检查配置的供给装置与元件数据库中登录的元件是否具有一致性。
发生检查错误时，将供给装置用红色标记表示。
图 5-9-47 元件一致性检查错误的表示
