生产数据
编辑
操作篇
4-1-12
编辑要点
条形码识别数据的编辑
当条形码识别数据在选购件设定的28.前工序条形码通信(选购件)下设为“无”时，能够进行这项设定(→P.5-
3-5-3)
●识别类型
从“数据矩阵”、“QR码”、“自动
判别”中选择条形码的识别类型。
●尺寸/颜色
对条形码的尺寸和颜色进行设定。
关于颜色，从“白”、“黑”、“自动
判别”中选择。
条形码信息
输入读取条形码时的照明(光量)值。
照明1: 同轴落射照明
照明2～4: 侧方照明
照明值
对刻印条形码的位置进行设定。
这个设定无论基板数据的坐标基准
(→P.4-1-1)如何，都将右前方作为坐标基
准。
识别位置
选择在输出追踪信息时输出“条形码”
信息，还是输出印刷时的“时间戳”。
* 在选择了“时间戳”时，不执行条形码
的读取动作。
进行追踪输出，需要登录“追溯性”的
许可证登录。
(→维护篇 P.5-2-3)
追踪输出
SPG2 EJP1BC-MB-04OM-02
4-1-13
A
A
编辑要点
生产数据
编辑
操作篇
4-1-13

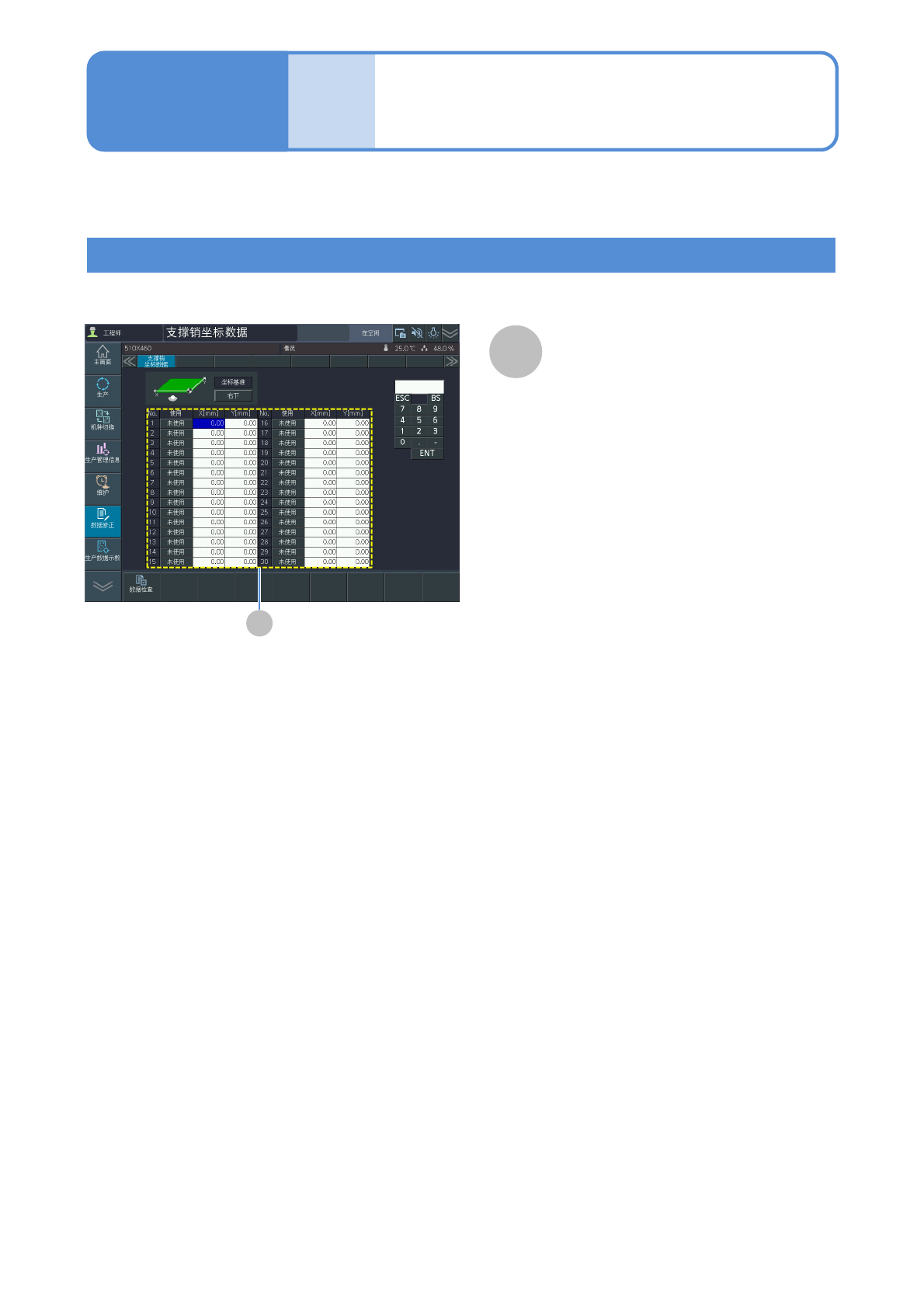

支撑销坐标数据的编辑
支撑销坐标数据的编辑，可在选购件功能“支撑销自动更换功能”为有效时使用。
●使用
针对是否使用该支撑销，从“使用”、
“未使用”中选择。
●X[mm] Y[mm]
输入从支撑销中心点的基板原点起的
距离。
基板原点使用基板数据的坐标基准
(→P.4-1-1)。
支撑销信息
* 支撑销之间的距离除非在16 mm以上，
否则不能进行设置。
例)
・能够进行设置的情形
销A(10.00,10.00)
销B(20.00,23.00)
销AB之间的距离=16.40 mm
・不能进行设置的情形
销A(10.00,10.00)
销B(25.00,10.00)
销AB之间的距离=15.00 mm
