SPG2 EJP1BC-MB-06 OM-02 6-1-4 -4 基本规格尺寸 3( 只通过鼓风机进行吸引 ) 基本规格尺寸 3 鼓风机吸着规格 ( 只通过鼓风机进行吸引 ) ●是 SPG2, SPV, SPD-DC 专用设计的箱 子。 ●还可用于 SPG ，但是在其他机种上使 用时，请另行商洽。 ●关于上板的吸着孔 ・ 关于从箱子下面的吸引 ( 鼓风机 ) ，请设 置在基板下面、及基板切口、基板外 等处。 ( 単位 :mm) 基板宽度…
SPG2 EJP1BC-MB-06OM-02
选购件
基板吸着箱 2
6-1-4-3
操作篇
6-1-4
基本规格尺寸 2
真空泵吸着规格
以往的类型
●使用基板的宽度尺寸按照图中的
「基板宽度」。
●箱子长度要在510 mm以下。
●和SP28P-D 以前的机种共通使用时,基
板吸着箱上需要传感器避开部,请另外
咨询。
基本规格尺寸2(仅仅用真空泵吸引)
(单位: mm)
上板
箱
基板宽度
箱宽度(基板宽度-10)
传送基准
箱长度
SPG2 EJP1BC-MB-06OM-02
6-1-4-4
基本规格尺寸3(只通过鼓风机进行吸引)
基本规格尺寸3
鼓风机吸着规格
(只通过鼓风机进行吸引)
●是SPG2, SPV, SPD-DC专用设计的箱
子。
●还可用于SPG，但是在其他机种上使
用时，请另行商洽。
●关于上板的吸着孔
・关于从箱子下面的吸引(鼓风机)，请设
置在基板下面、及基板切口、基板外
等处。
(単位:mm)
基板宽度
箱宽度(基板宽度-10)
传送基准
箱长度
SPG2 EJP1BC-MB-06OM-02
选购件
基板吸着箱 3
6-1-4-5
操作篇
6-1-4
(单位: mm)
上板
箱
安装间隔 (100 前后)
基板宽度
箱长度
安装间隔(100前后)
箱宽度(基板宽度-10)
传送基准

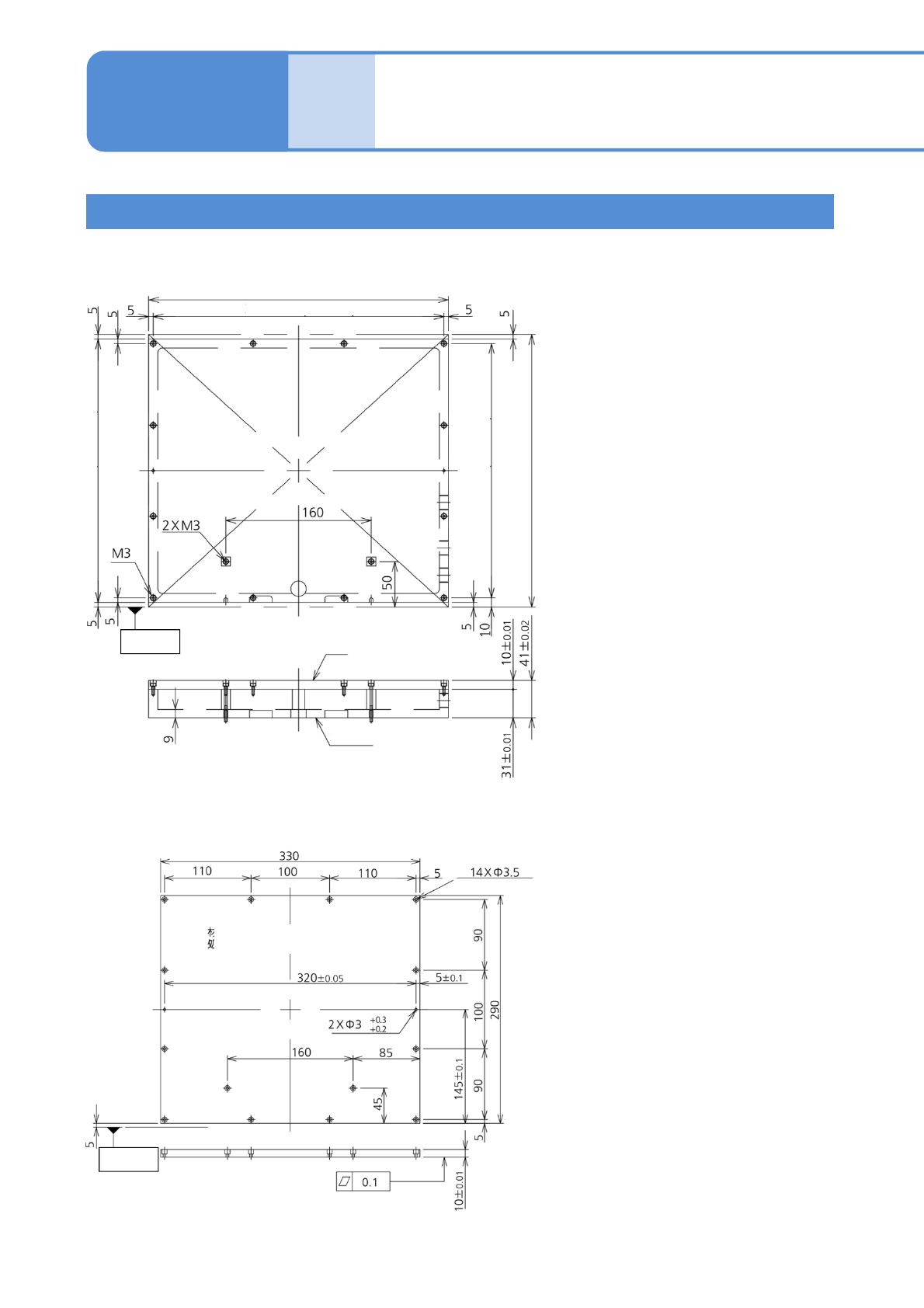

基板吸着箱设计例1(混合吸着型:用鼓风机+真空泵来吸引)
■装配图
基本规格尺寸
鼓风机吸着规格
●使用基板的宽度尺寸按照图中的
「基板宽度」。
●箱子长度要在510 mm以下。
■上板图
上板设计例子
鼓风机吸着规格
●设计条件
基板尺寸(L)330 mm x (W)300 mm
6.5 点表面深度 6
材料: 铝合金托板 (A2017)
处理: 不要
传送基准
(单位: mm)
