SPG2 EJP1BC-MB-06 OM-02 6-1-5 -4 初期投入动作 1 + 2 + ● 按照数据修正/印刷计数器的「初始供给 次数」中指定的次数动作。 ( → P.6-1-5-3) (进行锡膏的初始投入动作) 3 + (进行锡膏追加投入的动作) ●在初始投入动作后锡膏量不足时使 用该功 能。动作1次。 1 4 + 2 3 4
SPG2 EJP1BC-MB-06OM-02
选购件
焊料自动供给 2
操作篇
6-1-5

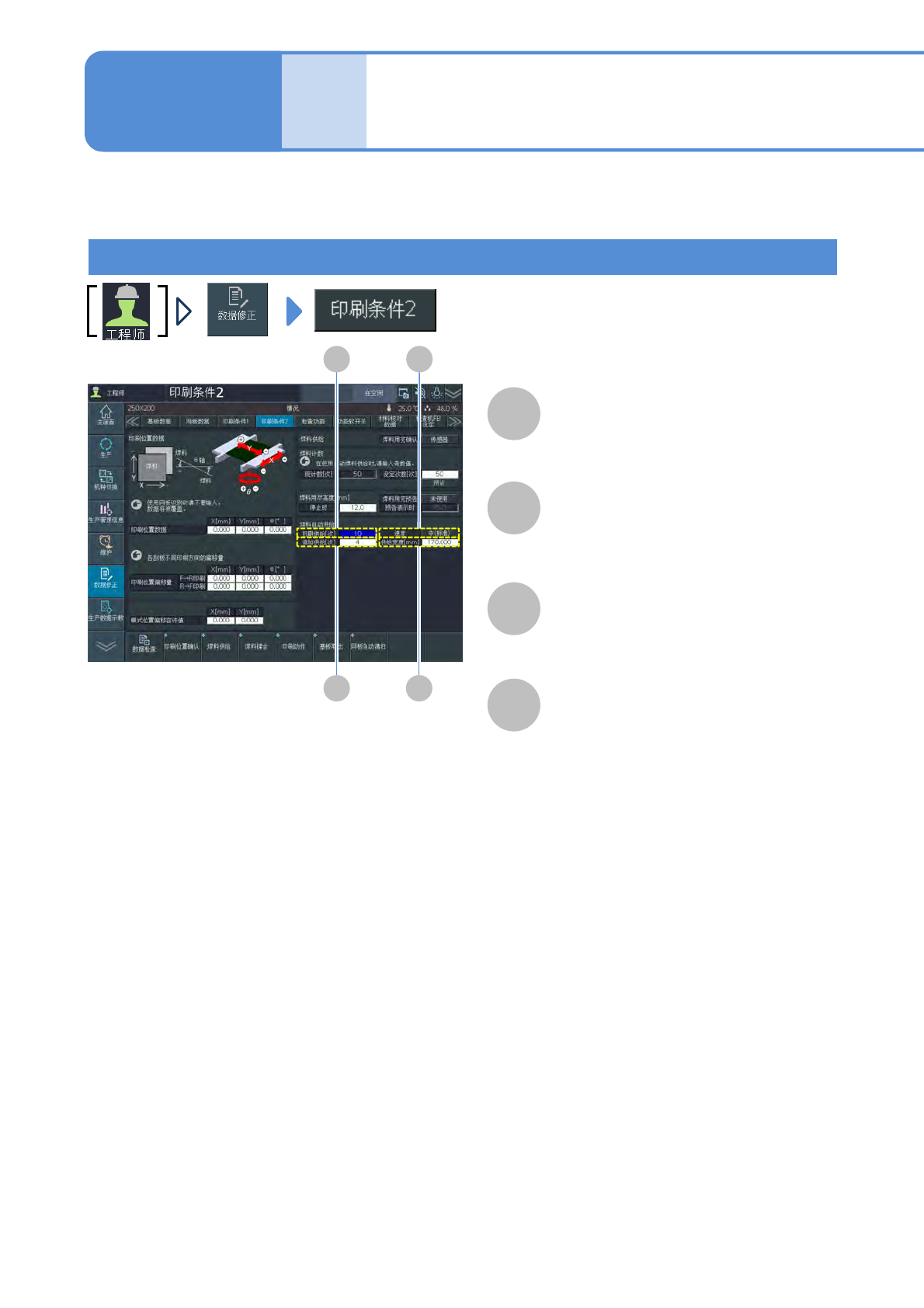

6-1-5-3
设定
A
B
C
焊料自动供给速度
从高、中(标准)、低中设定焊料自动供给
的速度。
焊料的初期供给次数
指定焊料定位器的初期投入的供给次数。
焊料的追加供给次数
指定在生产中添补的次数。
D
焊料的供给宽度
指定供给焊料时的宽度(冲程)。
设定值: 50 mm～刮刀长度
但是，当设定值在420mm以上时，出于
机械冲程的影响，可动范围会受到限制。
* 焊料的初期供给宽度固定为基板长度。
AB
C D
SPG2 EJP1BC-MB-06OM-02
6-1-5-4
初期投入动作
1
+
2
+
●按照数据修正/印刷计数器的「初始供给
次数」中指定的次数动作。
(→P.6-1-5-3)
(进行锡膏的初始投入动作)
3
+
(进行锡膏追加投入的动作)
●在初始投入动作后锡膏量不足时使用该功
能。动作1次。
1
4
+
2 3
4
SPG2 EJP1BC-MB-06OM-02
6-1-5-5
选购件
焊料自动供给 3
操作篇
6-1-5
在生产中更换焊料定位器
1
+
●更换左右两侧的锡膏罐。
2
+
●仅仅更换左侧的锡膏罐。
3
+
●仅仅更换右侧的锡膏罐。
(→P.6-1-5-1「锡膏罐的更换」步骤⑩
～⑯)
4
+
●(中断锡膏的更换)
1 2 3 4
