Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.2 Tabliczki ostrzegawcze
67
2.2.9 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
Tabliczka informacyjna "Kolizja głowicy" na rys. 2.2 - 11, nr artykułu 03015392-02
(liczba sztuk w automacie: maksymalnie 2)
2

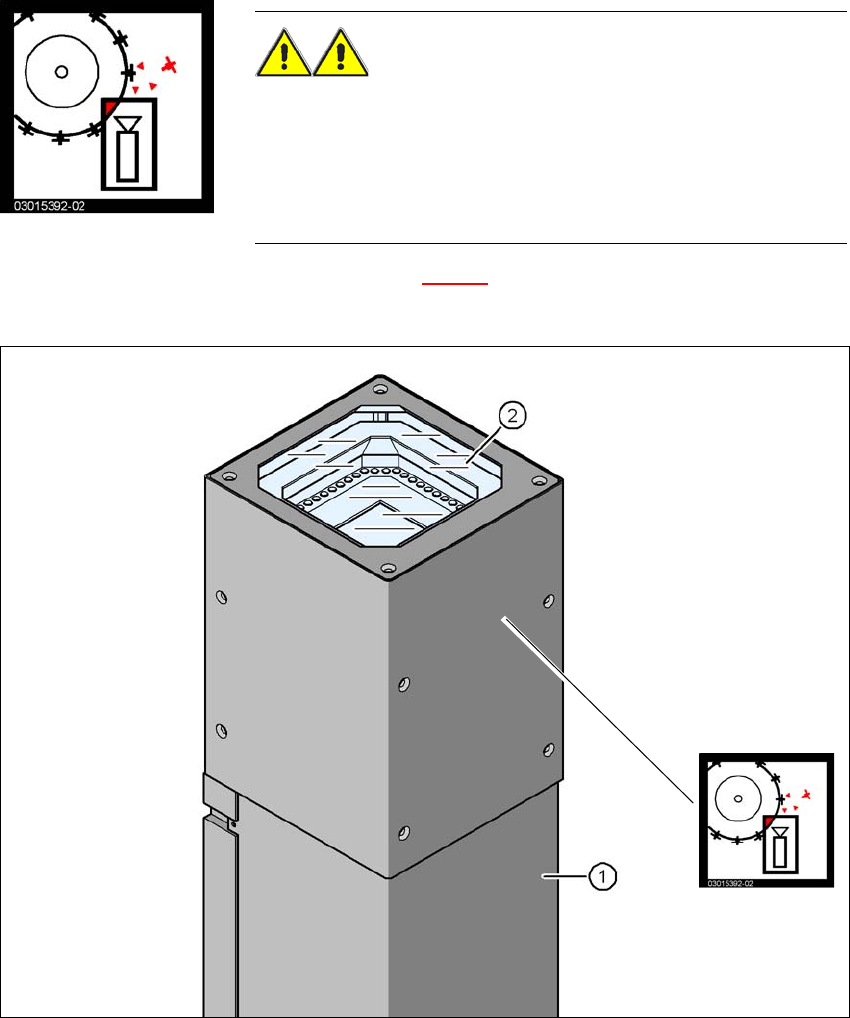

Rys. 2.2 - 11 Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
(1) Obudowa kamery
(2) Szklana płyta
(3) Tabliczka informacyjna "Kolizja głowicy" na kamerze IC głowicy TwinStar
OSTRZEŻENIE O NIEBEZPIECZEŃSTWIE KOLI-
ZJI GŁOWICY 2
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica
SpeedStar koliduje z obudową kamery.
Zdemontować stacjonarne kamery podzespołów typu 33, 55 x 45
oraz typu 25, 16 x 16) głowicy TwinStar.
(3)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE seria X
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014
68
2.2.10 Tabliczka ostrzegawcza przy transporterze POD
2
Rys. 2.2 - 12 Tabliczka ostrzegawcza "Wrażliwe profile boczne" na blasze zaciskowej transportera POD
2.2.10.1 Tabliczka ostrzegawcza "Wrażliwe profile boczne"
2
Nr kat. 03110412-01 (1 szt. na każdym transportowym profilu bocznym i obszarze montażu)
Wrażliwe profile boczne!
Profile boczne są bardzo wrażliwe i nie wolno ich pod żadnym
pozorem przesuwać bez uprzedniego zwolnienia hamulców.
Skutkiem mogą być nieodwracalne szkody na profilach bocz-
nych.
Instrukcja eksploatacji SIPLACE seria X 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 706.1 SP1 Wydanie 10/2014 2.3 Klasyfikacja lasera
69
2.3 Klasyfikacja lasera
2.3.1 Klasa lasera 1
2.3.1.1 Klasyfikacja całej maszyny
2
2
2.3.1.2 Klasyfikacja systemów kamer
2
2.3.2 Klasa lasera 1M
Nie patrzeć bezpośrednio za pomocą przyrządów optycznych!
2
WSKAZÓWKA
Podzespoły lasera klasy 1 i 1M nie są oznakowywane.
2
Wszystkie zabudowane systemy kamer i gotowa do pracy cała maszyna są
przyporządkowane klasie lasera 1.
Klasy lasera określane są zgodnie z normą DIN EN 60825-1.
2
Następujące systemy kamer są sklasyfikowane jako lasery klasy 1:
– Kamery stacjonarne
kamera podzespołów stacjonarna P&P, typ 33, 55 x 45, cyfrowa
kamera podzespołów stacjonarna P&P, Typ 25, 16 x 16, cyfrowa
2
Następujące systemy kamer są sklasyfikowane jako lasery klasy 1M:
– Kamera podzespołów C&P, typ 23, 6 x 6 na głowicy SpeedStar
– Kamera podzespołów C&P, Typ 41, 6 x 6 na głowicy SpeedStar
– kamera podzespołów C&P, typ 30, 27 x 27 na głowicy MultiStar
