사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.4 치수 및 무게
109
3.4.3 보호 덮개를 위로 접었을 때의 높이
3

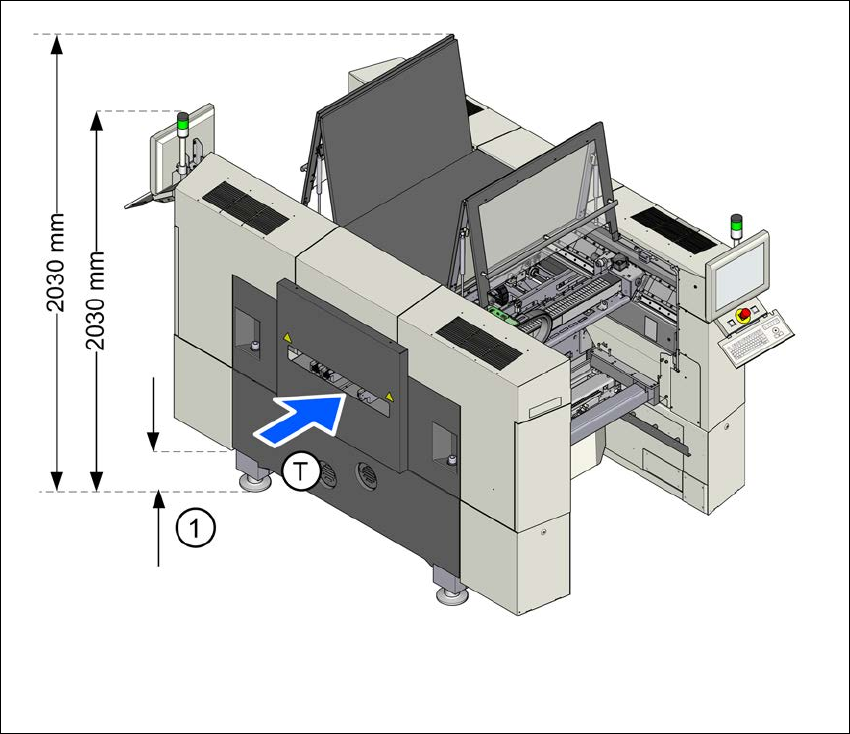

그림 3.4 - 3 보호 덮개를 위로 접었을 때의 높이 - mm 단위의 치수 (SX1/SX2 의 예 )
지정된 치수는 950 mm 의 최대 PCB 컨베이어 높이를 의미합니다 .
(1) 높이는 설정된 PCB 컨베이어 높이에 따라 다릅니다 .
– PCB 컨베이어 높이 900 mm 의 경우 = 120 mm ±15 mm
– PCB 컨베이어 높이 930 mm 의 경우 = 150 mm ±15 mm
– PCB 컨베이어 높이 950 mm 의 경우 = 170 mm ±15 mm
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.4 치수 및 무게 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
110
3.4.4 SIPLACE SX1/SX2 에서 컴포넌트 트롤리에 대한 조정 거리
3
그림 3.4 - 4 SX1/SX2 장비에서 컴포넌트 트롤리의 반지름 조종
SX1/SX2 장비에서 컴포넌트 트롤리의 조종 반지름 "R" 은 다음과 같습니다 .
3
컴포넌트 트롤리 로케이션 1( 바깥쪽 ) 로케이션 2( 안쪽 )
조종 거리 R
밖으로 접힌 손잡이 2,950 mm 2825 mm
거리 L1: 장비 중앙에서 컴포넌트 트롤리의 바깥 가장자리까지
안으로 접힌 핸들 1,300 mm 1,175 mm
밖으로 접힌 손잡이 1,750 mm 1,625 mm
거리 L2: 장비 중앙에서 벽까지
안으로 접힌 핸들 2,060 mm 1,935 mm
밖으로 접힌 손잡이 2,950 mm 2825 mm
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.4 치수 및 무게
111
3.4.5 무게 중심
3.4.5.1 SX1/SX2 장비의 무게 중심
3
그림 3.4 - 5 밀리미터 단위로 표시한 SX1/SX2 장비의 무게 중심
X 좌표 0mm
Y 좌표 0mm
Z 좌표 738.5 mm
이 무게 중심 좌표는 PCB 컨베이어 높이가 900 mm 인 실장기에 해당됩니다 .
