3 기술 데이터 및 어셈블리 사용자 매뉴 얼 SIPLACE SX1/SX2/DX1/DX2 3.4 치수 및 무게 소프트웨어 버전 SC.705.xx 에 서 업데이트 10/2 011 한글판 112 3.4.5.2 DX1/DX2 장 비의 무 게 중 심 3 그림 3 .4 - 6 밀리미터 단위로 표시한 DX1/DX2 장비 의 무게 중심 X 좌표 0mm Y 좌표 0 mm Z 좌표 738.5 mm 이 무게 중…
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.4 치수 및 무게
111
3.4.5 무게 중심
3.4.5.1 SX1/SX2 장비의 무게 중심
3
그림 3.4 - 5 밀리미터 단위로 표시한 SX1/SX2 장비의 무게 중심
X 좌표 0mm
Y 좌표 0mm
Z 좌표 738.5 mm
이 무게 중심 좌표는 PCB 컨베이어 높이가 900 mm 인 실장기에 해당됩니다 .
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.4 치수 및 무게 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
112
3.4.5.2 DX1/DX2 장비의 무게 중심
3
그림 3.4 - 6 밀리미터 단위로 표시한 DX1/DX2 장비의 무게 중심
X 좌표 0mm
Y 좌표 0mm
Z 좌표 738.5 mm
이 무게 중심 좌표는 PCB 컨베이어 높이가 900 mm 인 실장기에 해당됩니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.5 어셈블리 개요
113
3.5 어셈블리 개요
3.5.1 SIPLACE SX2 어셈블리의 개요
3
3

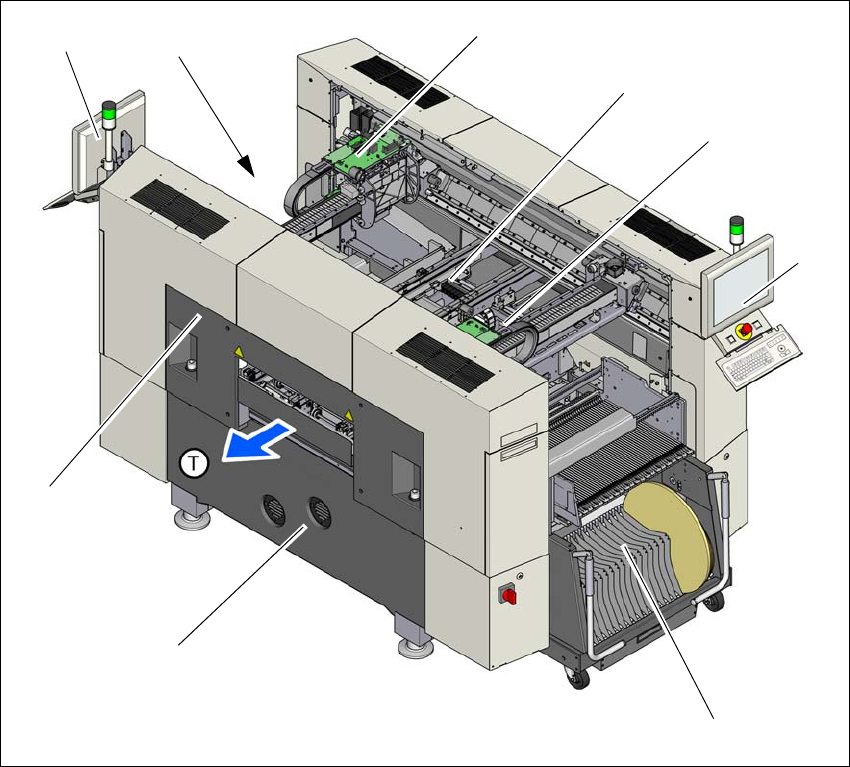

그림 3.5 - 1 SX2 장비 - 어셈블리의 개요
(1) 기본 모듈
(2) 로봇 모듈
(3) 실장 헤드가 있는 갠트리 2
(4) PCB 컨베이어 ( 단일 또는 이중 컨베이어 )
(5) 실장 헤드가 있는 갠트리 1
(6) 키보드 포함 모니터 (2x)
(7) 로케이션 1 에서의 컴포넌트 트롤리
(8) 도킹 장치 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 2
(T) PCB 이송 방향
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
