사용자 매뉴얼 S IPLACE SX1/SX2/DX 1/DX2 4 셋업 및 작동 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2 011 한글판 4.3 장비 셋업 227 4.3.9.1 에어 쿠션 운반 시 스템 으로 장 비 정 렬 → 장비 프레임의 접촉 지점 아래에 에어 쿠션 운반 시스템 의 에어 쿠션 4 개를 놓습니다 . → 장비를 들어올려 라인을 기준으로 배치합니다 . → 인접 장…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
4.3 장비 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
226
4

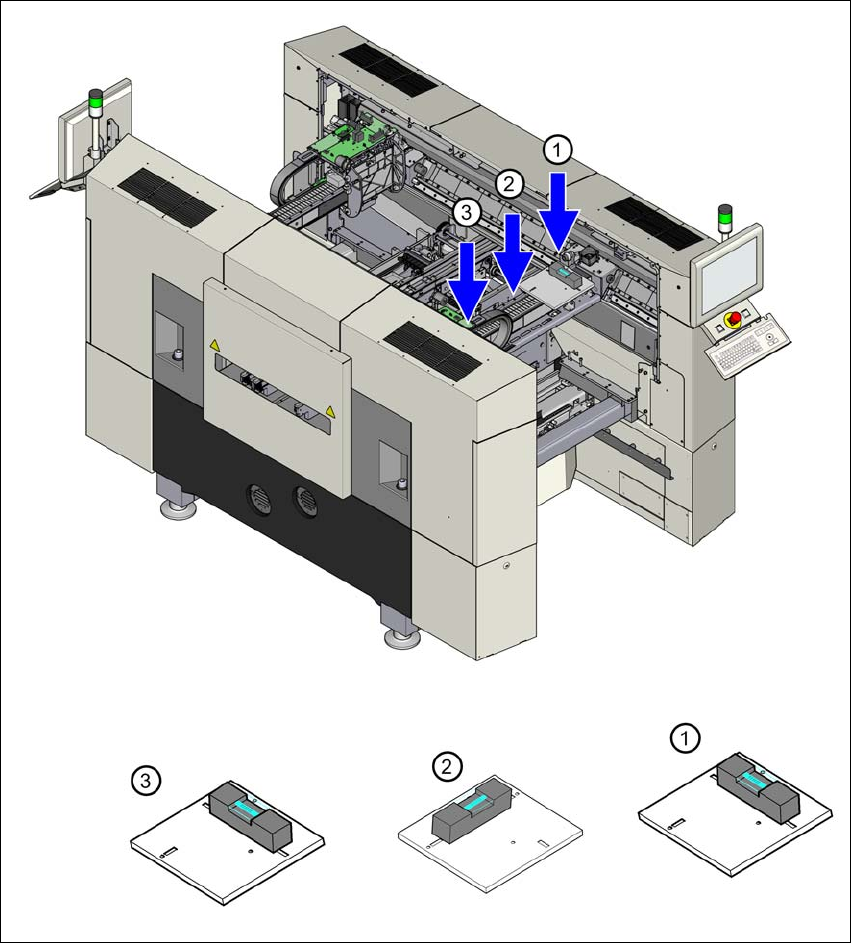

그림 4.3 - 9 장비의 측정 지점 (SX1/SX2 의 예 )
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 4 셋업 및 작동
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 4.3 장비 셋업
227
4.3.9.1 에어 쿠션 운반 시스템으로 장비 정렬
→ 장비 프레임의 접촉 지점 아래에 에어 쿠션 운반 시스템의 에어 쿠션 4 개를 놓습니다 .
→ 장비를 들어올려 라인을 기준으로 배치합니다 .
→ 인접 장비의 PCB 컨베이어 시스템과의 거리를 확인합니다 . 그 거리가 1mm 에서 3mm 사
이여야 합니다 .
→ 장비를 내려놓습니다 .
4
그림 4.3 - 10 에어 쿠션 운반 시스템의 접촉 위치 (SX1/SX2 의 예 )
(1) 에어 쿠션 운반 시스템의 4 개 접촉 지점
(1)
(1)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
4.3 장비 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
228
4.3.10 배송용 보호대 제거
배송용 보호대는 선형 가이드에 부착되어 있습니다 . 각 갠트리는 X 및 Y 축에 있는 2 개의 배송
용 보호대로 고정됩니다 .
→ 갠트리 측에서 배송용 보호대를 모두 제거합니다 .
→ SIPLACE 장비가 운반되어야 할 경우 , 항상 배송용 보호대를 컨베이어에 다시 장착하십시
오.
4.3.11 가이드 레일에서 부식 방지제 제거
장비는 납품 전에 부식 방지 처리되었습니다 .
주의 4
– 작동 중에 처음으로 장비 축을 횡단할 때 모든 축과 베어링에서 부식 방지제를 제거해야 합
니다 .
– 유지보수 지침에 설명된 그리스로 모든 축과 베어링을 발라줍니다 .
부식 방지제가 축의 베어링 그리스와 섞인 경우에는 베어링과 가이드 레일의 서비스 수명이 크게
단축될 수 있습니다 .
주의 4
가이드 레일과 스케일 로드를 청소랄 때는 알콜이 가이드 캐리지에 들어가지 않게 해야 합니다 .
알콜은 가이드 캐리지의 베어링 그리스를 손상시킵니다 .
