6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
312
6.1.3 SIPLACE TwinStar 용 노즐 체인저
품목 번호 00519845-xx 노즐 체인저 TwinHead SX
품목 번호 03005191-xx 2 개 노즐용 매거진
품목 번호 03001807-xx 1 개 노즐용 매거진
6

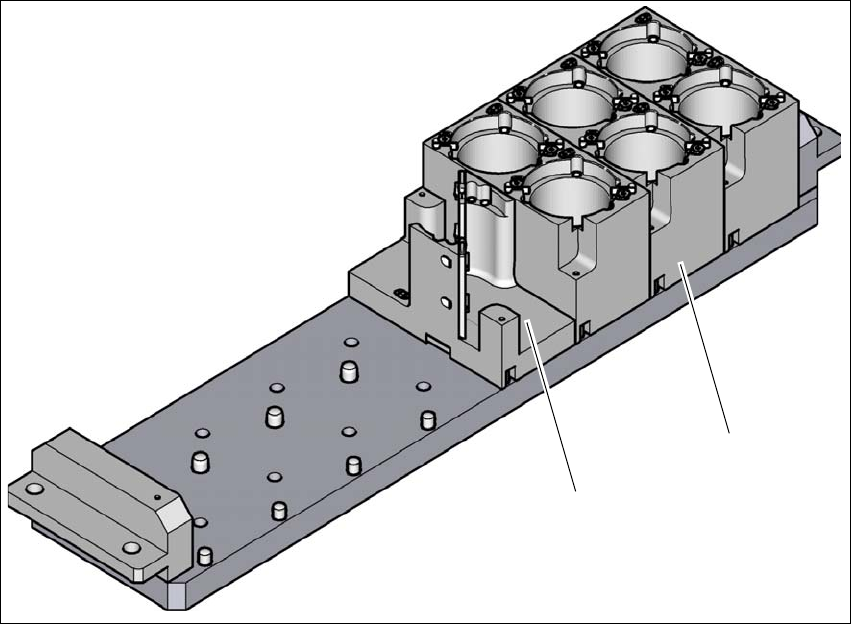

그림 6.1 - 14 SIPLACE TwinStar 용 노즐 체인저
(1) 2 노즐용 매거진
(2) 1 노즐용 매거진
6.1.3.1 설명
기본적으로 이 노즐 체인저에는 3 개의 매거진이 장착되어 있는데 , 매거진에는 각각 2 개의 노즐
가라지가 있고 가라지가 하나만 있는 추가 매거진이 있습니다 . 4 개의 노즐 매거진 공간이 비어
있고 하나 또는 2 개의 가라지를 보유하는 매거진으로 셋업할 수 있습니다 .
다음 2 가지 유형의 매거진을 사용할 수 있습니다 . 표준 매거진과 특수 노즐 또는 그리퍼용 매거
진이 그것입니다 . 이 매거진은 공통 지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하
여 접시머리 나사 2 개로 고정합니다 .
(1)
(2)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.1 노즐 체인저
313
6.1.3.2 기술 데이터
6
6
SIPLACE TwinStar 용 노즐 체인저
치수 (L x W x H) 314 mm x 68 mm x 49 mm
노즐 홀더 개수 표준 노즐의 경우 최대 16 개
특수 노즐 또는 그리퍼의 경우 4 개
노즐 유형 5xx, 표준
4 xx( 어댑터 포함 )
9 xx( 어댑터 포함 )
노즐 전환 시간 노즐당 약 2 초
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
314
6.1.3.3 SX 장비에서 SIPLACE TwinStar 용 노즐 체인저의 위치
6
그림 6.1 - 15 SIPLACE TwinStar 용 노즐 체인저의 위치 - 예
6
(1) 안쪽 위치에서의 컴포넌트 트롤리
(2) 바깥쪽 위치에서의 컴포넌트 트롤리
(PPW) 노즐 체인저
(PA) 실장 구역
(1)
(2)
