5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.5 Bandkapningsaggregat Programversion SR.407.xx Utgåva 0f1/2001 SE
180
5.5 Bandkapningsaggregat
5.5.1 Allmänt
Placeringsautomaten är försedd med ett bandkapningsaggregat vardera vid de fyra komponent-
växlingsborden. Dessa används för att kapa överflödigt band. Kapade bandbitar faller ned i av-
fallsbehållaren i komponentväxlingsbordet. 5
Å Avfallsbehållaren ska tömmas dagligen.
5
Bild 5.5 - 1 Bandkapningsaggregat
(1) Fast kniv
(2) Mothåll
(3) Rörlig kniv
(4) Styrelektronik
(5) Kortslagig cylinder
Skötselinstruktion SIPLACE 80S-20/F4 5 Komponenthantering
Programversion SR.407.xx Utgåva 0f1/2001 SE 5.5 Bandkapningsaggregat
181
5.5.2 Inläggning av band i bandkapningsaggregat
5
Bild 5.5 - 2 Inläggning av band i bandkapningsaggregat
(1) Styrkanal för tomband (2) Tomband
(3) Till bandkapningsaggregat 5
5 Komponenthantering Skötselinstruktion SIPLACE 80S-20/F4
5.5 Bandkapningsaggregat Programversion SR.407.xx Utgåva 0f1/2001 SE
182
ANM:
Använd endast bandmatare som är avsedda för placeringsautomat SIPLACE. Framför mataren-
heterna finns en bandstyrkanal i vilken tomband leds in. 5
Å Lägg in bandet i mataren.
Å Led in tombandet i bandkapningsaggregatets styrkanal för tomband enligt bild 5.5 - 2.
Framför matarenheterna finns styrkanaler för tomband (se pos. 1, bild 5.5 - 2
). De sitter direkt
ovanför bandkapningsaggregaten (se pos. 3, bild 5.5 - 2
). 5
Via styrkanalen leds bandet automatiskt in i bandkapningsaggregatet nedanför. Där kapas bandet
av en tryckluftsmanövrerad kniv. Bandavfallet leds via en bandavfallsränna ned i komponentväx-
lingsbordets uppsamlingsbehållare. 5
5

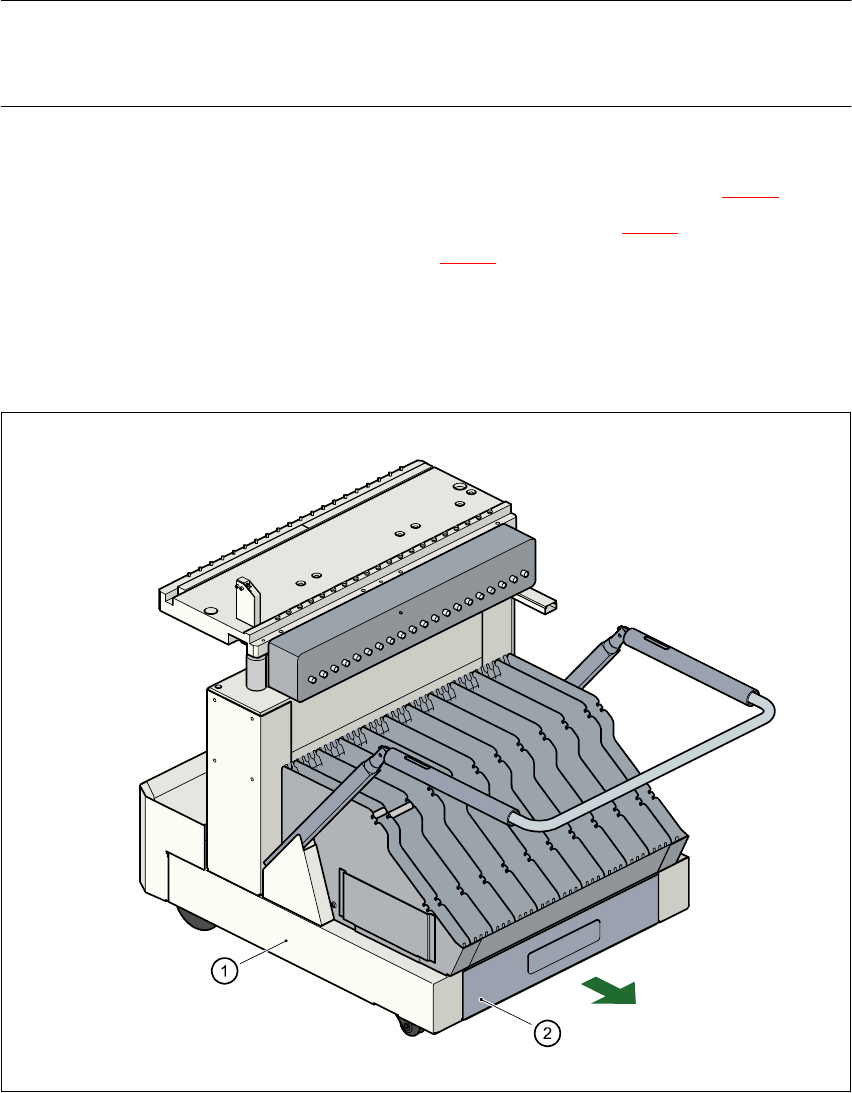

Bild 5.5 - 3 Bandavfallsbehållare i komponentväxlingsbord, utdragbar.
(1) Komponentväxlingsbord, flyttbart
(2) Bandavfallsbehållare, utdragbar
