4 Монтаж и ввод в эксплуатацию Руководство по эксплуатаци и SIPLACE SX1/SX2 4.2 Инфраструктура места монтажа Начиная с версии SR.710.0 Издание 12/2016 192 4.2.3 Се тевое питание 4 Рис . 4.2 - 3 Поло жение исто чника элек…
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии SR.710.0 Издание 12/2016 4.2 Инфраструктура места монтажа
191
4.2.2.2 Разъем для подачи сжатого воздуха на автомате
4

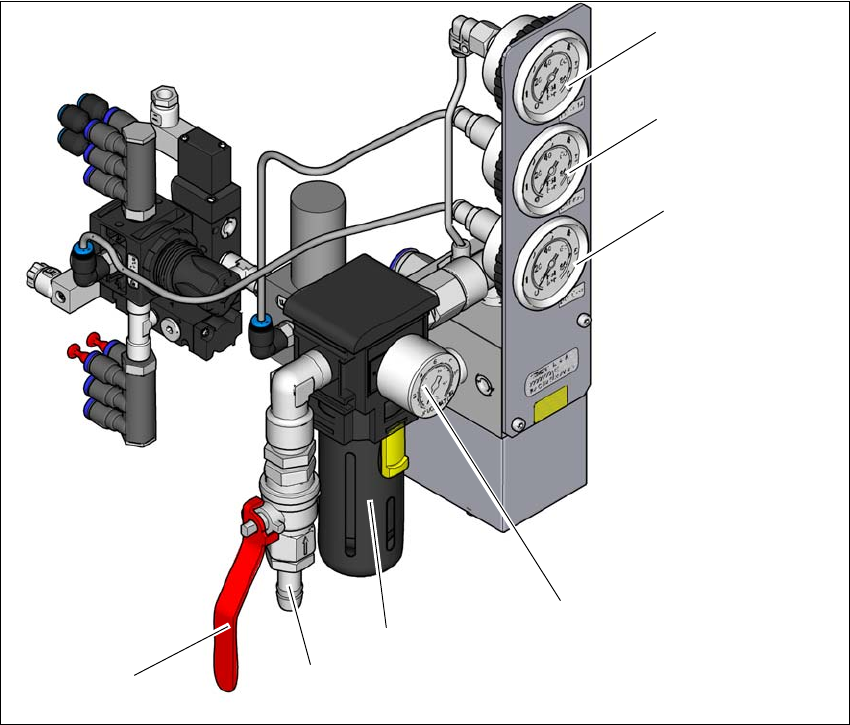

Рис. 4.2 - 2 Пневматический блок на автомате
Пояснения к изображению 4.2 - 2
(1) Манометр давления питания порталов 1 и 2
Заданное давление: 0,46 ± 0,01 МПа, 4,6 ± 0,1 бар (диапазон индикации 0 - 0,6 МПа, 0
- 6 бар)
(2) Манометр давления питания компонентов машины
Заданное давление: 0,5 ± 0,025 МПа, 5 ± 0,25 бар (диапазон индикации 0 - 0,6 МПа, 0 -
6 бар)
(3) Манометр давления питания подающих модулей с подачей россыпью (Bulkcase)
Заданное давление: 0,25 ± 0,05 МПа, 2,5 ± 0,5 бар (диапазон индикации: 0 - 0,6 МПа, 0
- 6 бар)
(4) Манометр входного давления
Заданное давление: 0,5 - 1,0 МПа, 5 - 10 бар (диапазон индикации: 0 - 1,0 МПа, 0 - 10 бар)
(5) Фильтр сжатого воздуха
(6) Пневматическое присоединение
(7) Запорный кран в положении «ВКЛ»
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.2 Инфраструктура места монтажа Начиная с версии SR.710.0 Издание 12/2016
192
4.2.3 Сетевое питание
4

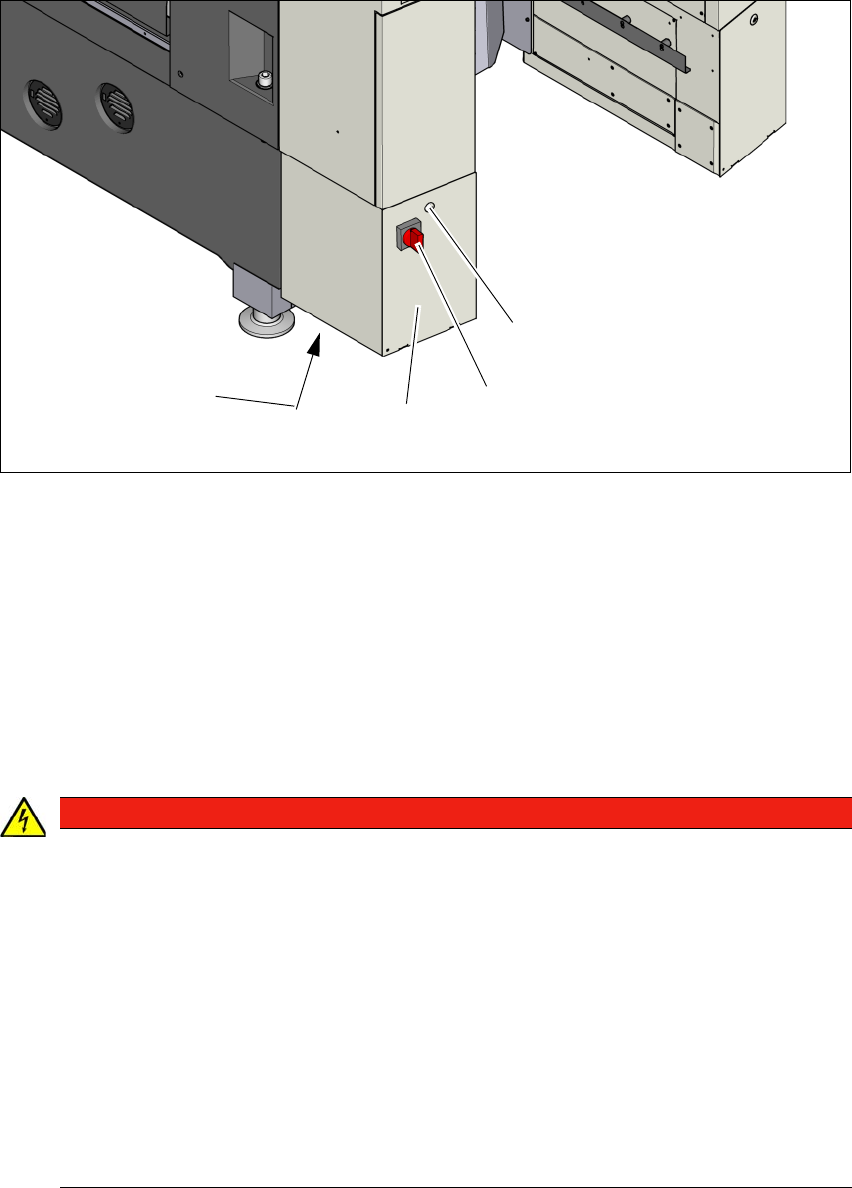

Рис. 4.2 - 3 Положение источника электропитания в автоматах
(1) Боковая крышка
(2) Блокировка
(3) Главный выключатель со страховкой от несанкционированного включения
(4) Блок электропитания за крышкой
(5) Сетевой кабель
4.2.3.1 Правила техники безопасности
4
(1)
(2)
(3)
(4)
ОПАСНО
Опасное напряжение!
На автомат подается сетевое напряжение от 3 ф.360 В~ до 3 ф. 480 В ± 10 %, 50/
60 Гц или, как вариант, от 3 ф. 200 В~ до 3 ф. 240 В~ ± 10 %; 50/60 Гц. В связи с этим
части автомата находятся под опасными напряжениями, даже при выключенном
главном выключателе.
Ненадлежащее обращение с этим автоматом может привести к смерти или тяжело-
му
травмированию, а также значительному материальному ущербу.
Соблюдать действующие инструкции по технике безопасности и предписания
DIN (в первую очередь EN 60204, часть 1 или IEC 60204, часть 1), а также пред-
писания страны эксплуатации.
Открывать крышки выдвижного блока электропитания разрешается только ква-
лифицированному и/или обученному персоналу.
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии SR.710.0 Издание 12/2016 4.2 Инфраструктура места монтажа
193
4.2.3.2 Проверка сетевого питания
Проверьте, соответствует ли электроснабжение от сети указанным спецификациям ма-
шины (см. таблицу в разделе 3.2
, стр. 104).
4
4.2.3.3 Сетевой питающий кабель - спецификация
В отношении сетевого кабеля для автомата действуют следующие спецификации:
– Кабель 5 x 4 мм² 5 x 25 A со штекером CEKON (от 3 ф. 360 В~ до 3 ф. 480 В~)
– Кабель 5 x 4 мм² 3 x 16 A (от 3 ф. 200 В~ до 3 ф. 240 В)
Цветовая маркировка жил кабеля изменяется в зависимости от страны, где будет эксплуа-
тироваться установка.
4
4
УКАЗАНИЕ
Пиковые нагрузки в сети электропитания
Вследствие ограничений технического характера в сети электропитания возникают
пиковые нагрузки.
В случае необходимости узнайте полное сопротивление сети в предприятии
электроснабжения.
ОСТОРОЖНО
Сечение и длина кабеля питания
От сечения и длины кабеля питания зависит показатель тока в цепи короткого за-
мыкания (SCCR) для машины.
При замене кабеля питания запрещается увеличивать сечение или уменьшать дли-
ну провода.
ОСТОРОЖНО
Однозначная маркировка электрических линий!
Электрические линии к каждому отдельному автомату и установленным дополни-
тельным компонентам (напр., WPC5/WPC6) должны быть однозначно промаркиро-
ваны для обеспечения их безошибочной идентификации.
Действует законодательство страны, в которой эксплуатируется автомат.
