2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии SR.710.0 Издание 12/2016
58
2.2.7 Предупредительные таблички на SIPLACE MultiStar CPP
2
Рис. 2.2 - 11 Предупредительные таблички на SIPLACE MultiStar CPP
(1) Наклейка предупреждения о высокой температуре, изделие № 03031926-01
Поз. W лазер класса 2, изделие № 03134118-01
(1)
W лазер класса 2
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.2 Предупредительные наклейки
59
2.2.7.1 Высокие температуры на SIPLACE CPP
2
Поз. 1 на рис. 2.2 - 11, стр. 58 (кол-во на автомат SIPLACE CPP: 1)
2.2.7.2 Лазер класса 2 на датчике компонентов
2
Поз. W лазер класса 2 на рис. 2.2 - 11, стр. 58, изделие № 03134118-01 (кол-во на автомат
CPP: 1)
2
Высокие температуры на SIPLACE CPP при длительном режиме рабо-
ты
Опасность получения ожогов из-за высоких температур!
На приводе Z (линейный электродвигатель) при длительном режиме
работы и температуре окружающей среды более 22°C может иметь ме-
сто сильный нагрев поверхности.
Не прикасайтесь к этим деталям.
2
2
2
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Лазер класса 2
согласно IEC 60825-1:2014
Не смотреть на луч!
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии SR.710.0 Издание 12/2016
60
2.2.8 Высокие температуры на Head Control Unit (HCU)
Поз. 1 на рис. 2.2 - 12, стр. 60 Табличка предупреждения о высокой температуре, изделие
№. 03031926-01 (2 - 4, в зависимости от конфигурации).
2

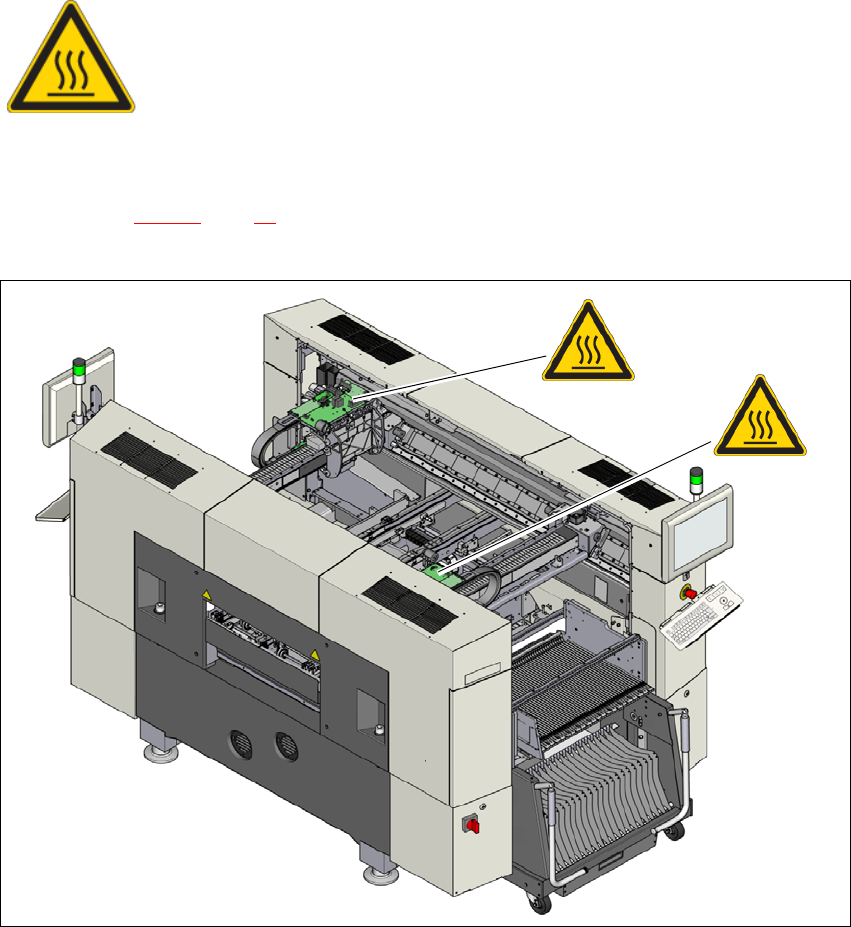

Рис. 2.2 - 12 Наклейка предупреждения о высокой температуре на Head Control Unit (HCU)
2
ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГОВ ВСЛЕДСТВИЕ ВЫСОКОЙ ТЕМ-
ПЕРАТУРЫ!
При продолжительном режиме работы корпус Head Control Unit (HCU)
может нагреваться до высоких температур.
Соблюдать осторожность при касании к Head Control Unit (HCU).
(1)
(1)
