2.7.2 Выключатели и кнопки на автомате

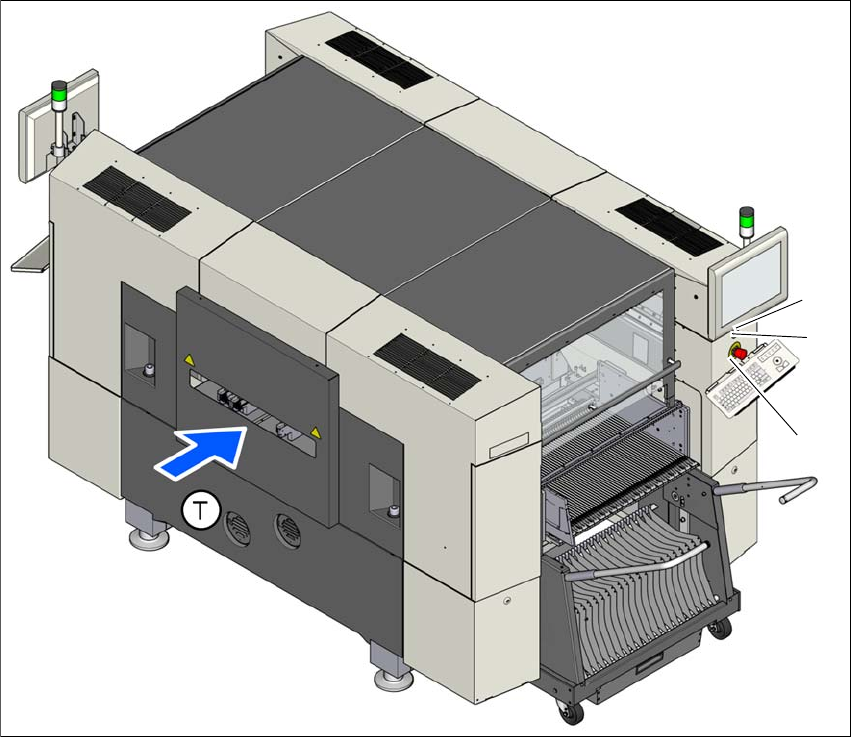

2.7.2.1 Расположение выключателей и кнопок на автомате
2
Рис. 2.7 - 3 Расположение выключателей и кнопок на стороне вывода ПП
(1) Главный выключатель
(2) Кнопка пуска
(3) Кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ
(4) Кнопка останова (черная)
(T) Направление транспортировки ПП
(2)
(1)
(3)
(4)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии SR.710.0 Издание 12/2016
78
2
Рис. 2.7 - 4 Расположение выключателей и кнопок на стороне подачи ПП
(1) Кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ
(2) Кнопка пуска
(3) Кнопка останова (черная)
(T) Направление транспортировки ПП
(3)
(1)
(2)
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.7 Предохранительные устройства
79

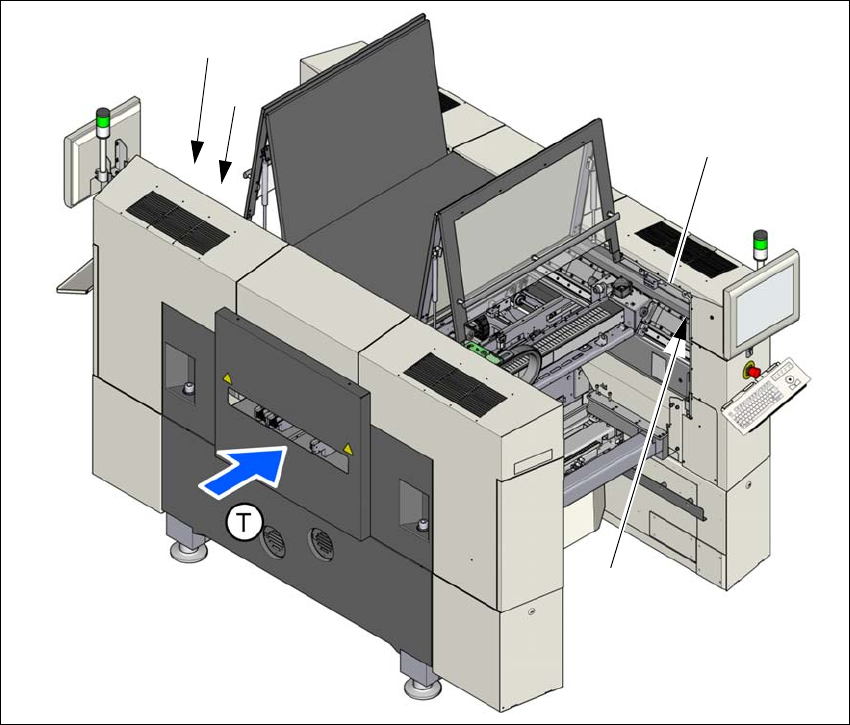

2.7.2.2 Расположение защитных выключателей на автомате
2
Рис. 2.7 - 5 Расположение защитных выключателей на автомате
(1) Выключатель защитного кожуха, место установки 1
(2) Выключатель защитного кожуха, место установки 2
(3) Защитный выключатель распознавания амортизатора
(T) Направление транспортировки ПП
(2)
(1)
(3)
(3)
