00197888-03_UM_SX12-V2_RU.pdf - 第73页
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопаснос ть Начиная с версии SR.710.0 Издание 12/2016 2.5 Правила техники безопасности при эксплуатаци и автоматов SX1/SX2 73 2.5.9 Высокие температуры на …
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.5 Правила техники безопасности при эксплуатации автоматов SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
72
2.5.8 Правила техники безопасности по использованию механизмов смены
присосов
Во избежание столкновения монтажной головки с механизмом смены присосов строго вы-
полняйте следующие указания по безопасности:
2
2
ОСТОРОЖНО
Опасность столкновения головки при смешанных конфигурациях!
При смешанных конфигурациях существует опасность столкновения головки.
Для каждой монтажной головки устанавливайте только соответствующий меха-
низм смены присосов с магазинами к этой головке.
ОСТОРОЖНО
Опасность столкновения головки при выступающем рычаге!
Выступающий за магазин рычаг может стать причиной столкновения монтажной го-
ловки.
Следите за тем, чтобы рычаги не выходили за пределы магазинов.
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.5 Правила техники безопасности при эксплуатации автоматов SX1/SX2
73
2.5.9 Высокие температуры на модулях подачи оси X при длительном
режиме работы
2

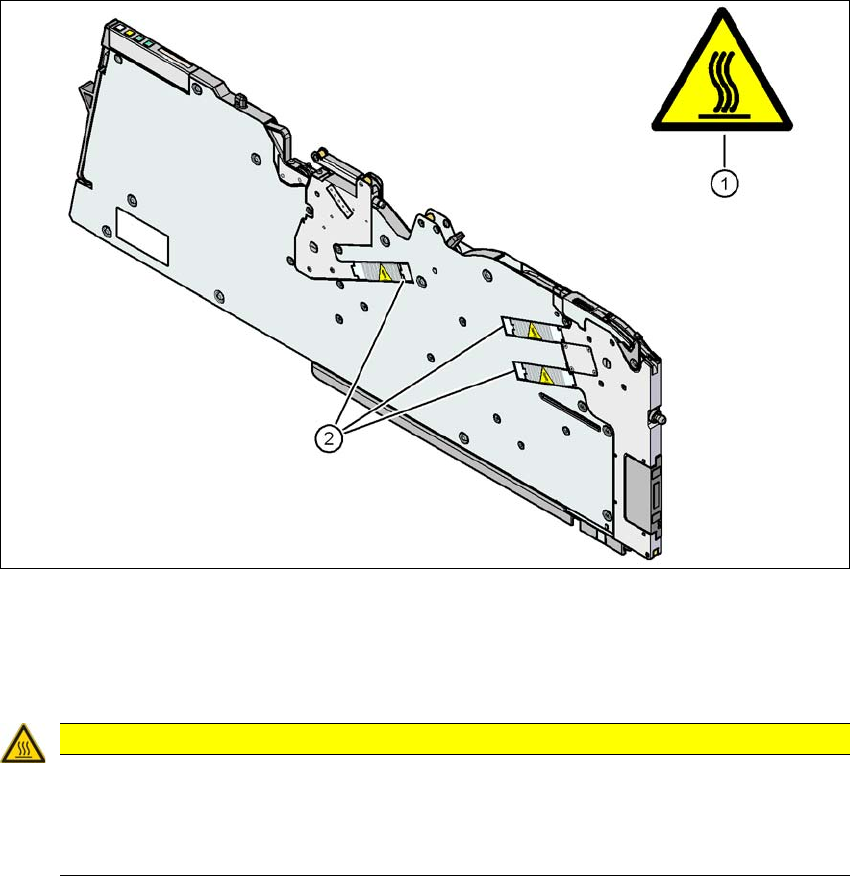

Рис. 2.5 - 3 Высокие температуры на модулях подачи оси X при длительном режиме работы
(1) Наклейка предупреждения о высокой температуре, изделие № 03031926-01
(2) Шаговый электродвигатель
2
ВНИМАНИЕ
Опасность получения ожогов из-за высоких температур!
Шаговые электродвигатели могут сильно нагреваться при длительной эксплуатации
и температуре окружающей среды выше 22°C.
Не прикасайтесь к горячим двигателям.
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.6 Дополнительные правила техники безопасности для автомата SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
74
2.6 Дополнительные правила техники безопасности
для автомата SX1/SX2
2.6.1 Инструкции по технике безопасности при стыковке и расстыковке
тележки для подачи компонентов
2
2
2
2
2.6.2 Указания по безопасности при выбросе мусора из контейнера для отхо-
дов ленты
Контейнер для отходов ленты необходимо при опорожнении извлекать из тележки для ком-
понентов. При этом существует опасность защемления большого пальца. Во избежание по-
добной ситуации строго следуйте указаниям по безопасности в разделе 5.8.2
, на стр. 255.
ОСТОРОЖНО
Эксплуатация только с тележками для компонентов!
Монтажный автомат разрешается эксплуатировать только при условии, что на всех
местах установки пристыкованы тележки для компонентов.
Выполните оснастку свободных мест установок подающими модулями Dummy,
как это описано в разделе 2.7.5.1
, на странице 87.
ОСТОРОЖНО
Опасность защемления!
Во время стыковки и расстыковки тележки для компонентов существует опасность
защемления.
Стыковку и расстыковку тележки всегда выполняйте в одиночку.
ВНИМАНИЕ
Опасность повреждения рукояток!
Во время транспортировки тележки для компонентов существует опасность по-
вреждения рукояток.
При транспортировке не поднимайте тележку за рукоятки.
ВНИМАНИЕ
Опасность травмирования конечностей!
Во время стыковки и расстыковки существует опасность травмирования конечно-
стей.
Во время стыковки и расстыковки не допускайте попадания конечностей в об-
ласть перемещения тележки для компонентов.
