Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.9 Перекрывание подачи сжатого воздуха и снижение давления
93
2

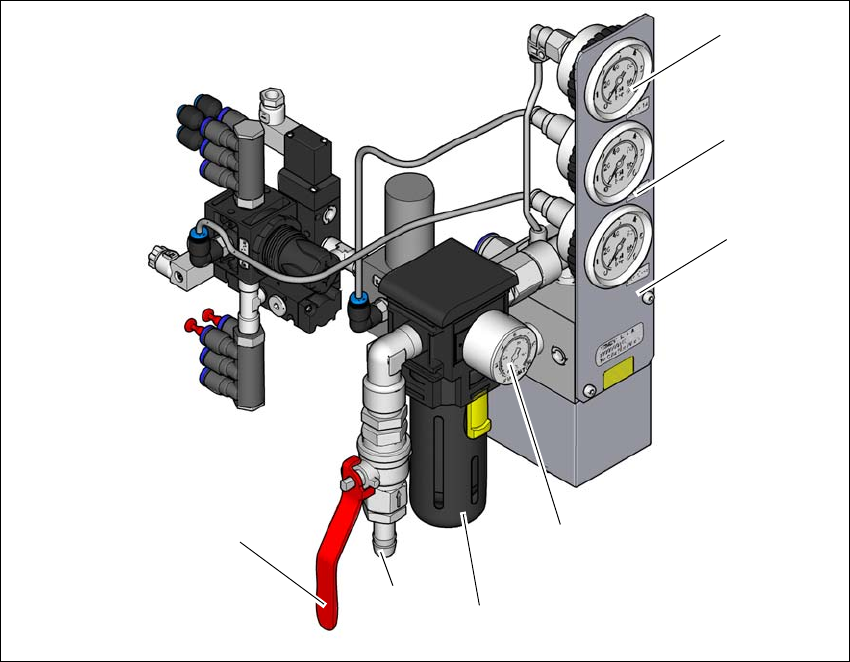

Рис. 2.9 - 1 Пневматический блок на автомате
(1) Манометр давления питания порталов 1 и 2
Заданное давление: 0,46 ± 0,01 МПа, 4,6 ± 0,1 бар (диапазон индикации 0 - 0,6 МПа, 0
- 6 бар)
(2) Манометр давления питания компонентов машины
Заданное давление: 0,5 ± 0,025 МПа, 4,5 ± 0,25 бар (диапазон индикации 0 - 0,6 МПа,
0 - 6 бар)
(3) Манометр давления питания подающих модулей с подачей россыпью (Bulkcase)
Заданное давление: 0,25 ± 0,05 МПа, 2,5 ± 0,5 бар (диапазон индикации: 0 - 0,6 МПа, 0
- 6 бар)
(4) Манометр входного давления
Заданное давление: 0,5 - 1,0 МПа, 5,0 - 10,0
бар (диапазон индикации: 0 - 1,0 МПа, 0 -
10 бар)
(5) Фильтр сжатого воздуха
(6) Пневматическое присоединение
(7) Запорный кран в положении «ВКЛ»
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.9 Перекрывание подачи сжатого воздуха и снижение давления Начиная с версии SR.710.0 Издание 12/2016
94
2
ОСТОРОЖНО
Опасность травмирования!
Пневматические магистрали, находящиеся под давлением, могут стать причиной
травмирования.
Ни в коем случае не отсоединяйте пневматические магистрали, находящиеся
под давлением.
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.10 Блокирование включения автомата и нанесение предупредительных наклеек
95
2.10 Блокирование включения автомата и нанесение
предупредительных наклеек
2.10.1 Цель и задача
Перед проведением любых работ по техобслуживанию и сервисному обслуживанию необ-
ходимо после отключения автомата блокировать его непредусмотренное включение и на-
нести соответствующие предупредительные наклейки. При строгом соблюдении
приведенных ниже указаний вероятность травматизма Ваших сотрудников исключается.
2
2.10.2 Описание
При полном отключении, регулировании или высвобождении энергии строго соблюдайте
приведенные ниже указания.
Оповестите всех занятых сотрудников.
Отключите автомат и все дополнительные устройства. Соблюдайте обычный порядок
отключения:
– Нажмите кнопку останова.
– Отключите управляющий компьютер.
– Выключите автомат на главном выключателе.
Отсоедините автомат от всех источников энергии:
– Отключите подачу сжатого воздуха.
– Отключите электроснабжение.
Блокируйте установку от непредусмотренного включения.
– Везде, где это возможно, разместите замок (напр., на главном выключателе).
УКАЗАНИЕ
Минимальные требования
Этот порядок действий включает в себя минимальные требования, предъявляемые
к процессам блокировки и нанесения предупредительных наклеек на автомате во
время ремонтных и сервисных работ. Дополнительные меры безопасности, необхо-
димые для завершения указанных работ, могут определяться правилами техники
безопасности, инспектором по безопасности, комитетом по технике безопасности
или отделом производственной гигиены.
