Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.9 Systém transportu desek
145
3.9.3 Konstrukce flexibilního dvojitého transportu
Flexibilní dvojitý transport má dvě navzájem elektricky a mechanicky nezávislé transportní stopy.
Pevná bočnice transportu je standardně na pravé straně. Podle potřeby lze dvojitý transport de-
sek používat buď jako jednoduchý nebo dvojitý.
3

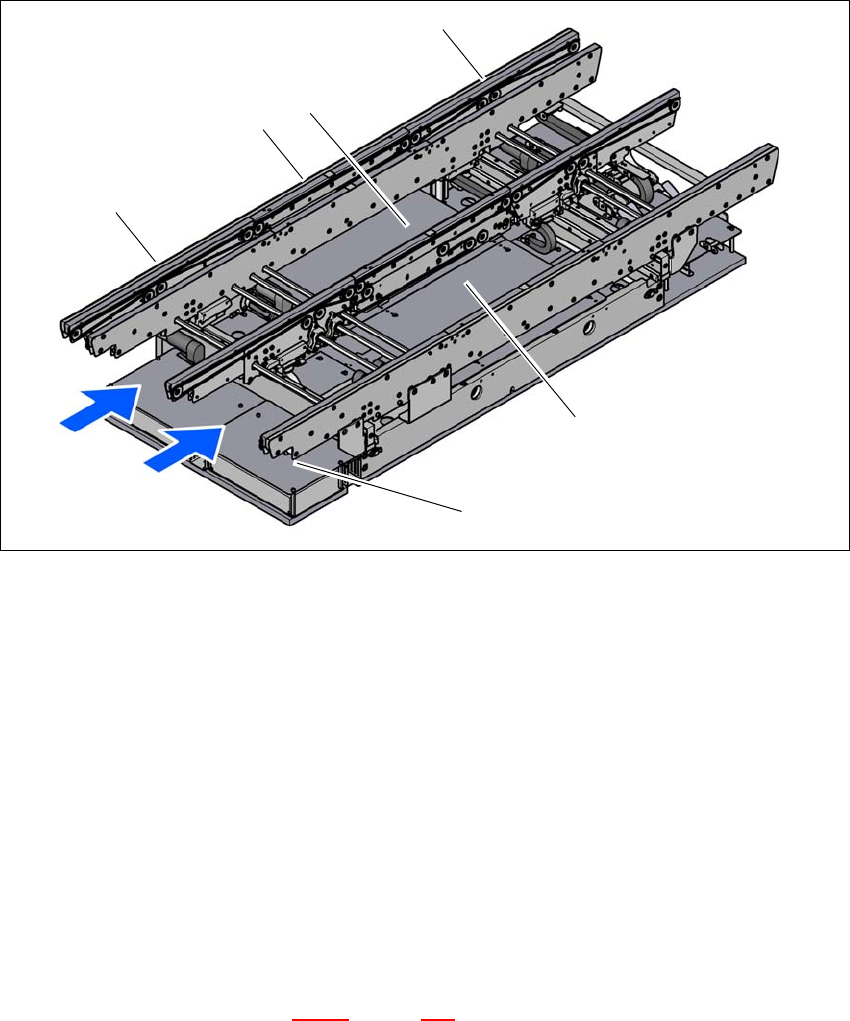

Obr. 3.9 - 2 Konstrukce dvojitého transportu desek
(1) Vstupní transport
(2) Transportní článek zpracování
(3) Zvedací stůl 1
(4) Výstupní transport
(5) Zvedací stůl 2
(6) Řízení transportního systému (pod krytem)
(T1)Transportní stopa 1
(T2)Transportní stopa 2
3.9.3.1 Flexibilní dvojitý transport desek – transportní stopy a druhy transportu
Pravá transportní stopa (po směru transportu) se označuje jako „Transport 1“, levá transportní
stopa jako „Transport 2“ (viz obr. 3.9 - 4
, strana 147).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.9 Systém transportu desek Od verze softwaru SR.713.1 Vydání 12/2020
146
3.9.3.2 Dvojitý transport v režimu jednoduchého transportu
Dvojitý transport lze online nakonfigurovat jako jednoduchý transport. K tomu se jedna transportní
stopa úplně složí a deaktivuje (viz obr. 3.9 - 3
). To umožní jednu transportní stopu se šířkou ma-
ximálně 460 mm.
3
Obr. 3.9 - 3 Flexibilní dvojitý transport v režimu "jednoduchý transport"
Dvojitý transport s rozšířenou transportní stopou 2
(pevná transportní kolejnice vlevo)
Transportní stopa 2
deaktivována
Transportní stopa 1 Transportní stopa 2 Transportní stopa 1
deaktivována
Směr transportu desky Směr transportu desky
Pevná bočnice transportu
Dvojitý transport s rozšířenou transportní stopou 1
(pevná transportní kolejnice vpravo)
Pohyblivá transportní kolejnice
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.9 Systém transportu desek
147
3.9.3.3 Asynchronní transport
V asynchronním režimu je deska plošných spojů osazována vždy v jedné transportní stopě, za-
tímco jiná ve druhé transportní stopě najíždí do osazovací pozice. Tím je ušetřena celá doba
transportu, což speciálně u desek plošných spojů s krátkou dobou výrobního taktu vede ke znač-
nému zvýšení výkonu.
Jestliže má osazovací automat data o zakázce (panelech – sdruženích desek, vybavení), přepra-
vují se neustále v průběhu osazování desky plošných spojů umístěné na vkládacích pásech na
příslušný pás zpracování (při volném pásu zpracování). Průběh osazování začne, jakmile je jedna
deska přenesena na příslušný pás zpracování. Desky plošných spojů jsou osazovány po sobě.
Jestliže je průběh osazování přerušen, je zablokováno rozhraní transportu a desky plošných
spojů, které se nacházejí právě na pásech zpracování, jsou dokončeny.
Rozhraní transportu je zablokováno případně uvolněno pro obě transportní stopy současně.
3
Obr. 3.9 - 4 Druhy transportu
Synchronní transport
Asynchronní transport
